导热垫片硬度：被低估的选型参数

在导热垫片的选型中，导热系数往往是工程师最先关注的指标——这很自然，毕竟导热垫片的核心功能就是传热。但当垫片进入实际装配后，真正决定散热效果好坏的，往往不是导热系数这个数字，而是一个容易被忽略的参数：硬度。

硬度决定了垫片在压力下能产生多大的形变、能贴合多少微观不平整、能填满多大的间隙——而这些，恰恰是界面热阻的主要来源。一颗导热系数10 W/m·K的垫片，如果太硬压不实，实际散热效果可能还不如一颗3 W/m·K但贴合良好的垫片。

东莞市盛元新材料科技有限公司（品牌：盛恩）在导热垫片领域积累了丰富的材料选型与应用经验，产品涵盖硅胶系、陶瓷填充系和石墨烯系等多种硬度等级，已服务于数据中心、汽车电子和通信设备等对装配一致性与长期可靠性要求较高的场景。

一、硬度到底指的是什么？

导热垫片的硬度，工程上通常用Shore A表示，按ASTM D2240标准测量。它描述的是材料在受力时抵抗压入的能力，说人话就是：垫片在压力下软不软。

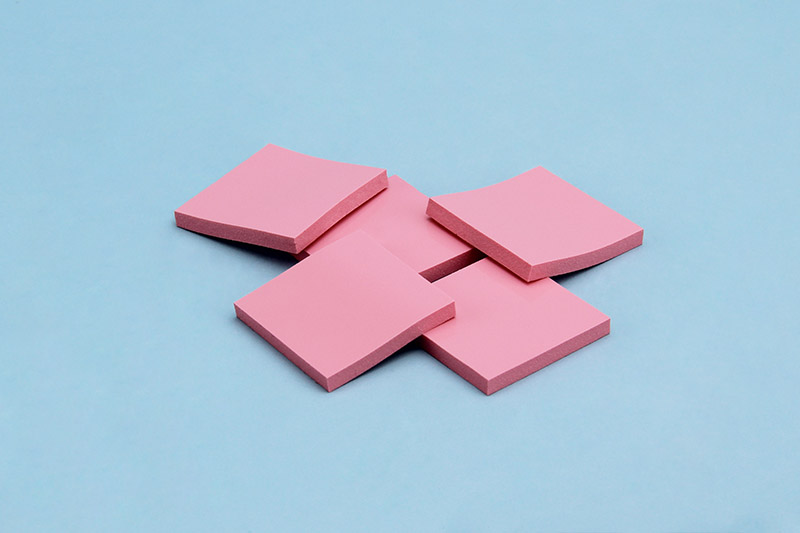

软质导热垫（Shore A 10-30）：如同柔软的黏土，它们能以极低的装配压力（10-30 psi）发生大变形（压缩率可达25-40%）。这种特性使其成为不规则表面、高度公差大或脆弱元器件（如LED、陶瓷电容）的理想选择，能有效避免因应力集中导致的元器件破裂。然而，过软的材料在自动化生产中极易拉伸、起皱，且难以控制最终的粘结线厚度（BLT）。

硬质导热垫（Shore A 50-70）：更像是一块坚韧的橡皮，需要较高的装配压力（30-80 psi）才能压缩（压缩率仅5-15%）。它们的优势在于尺寸稳定性极佳，非常适合自动化拾取放置工艺，且在平整度高的表面（如CPU顶盖与精密加工散热器）能提供稳定的厚度控制。但如果表面不平整，过硬的材料无法填充微观空隙，反而会因接触不良导致热阻飙升。

因此，硬度的选择本质上是对装配工艺的妥协：是为不规则表面牺牲尺寸稳定性，还是为自动化生产牺牲填充宽容度？

二、性能博弈：填充性、支撑性与热阻的三角关系

导热垫的硬度与导热系数之间存在着复杂的博弈关系，这直接决定了最终的热阻表现。

填充性与接触热阻：较软的垫片能更好地顺应表面的微观起伏，挤出界面间的空气，从而降低接触热阻。对于表面粗糙度较高的散热器，软质垫片是必须的。

支撑性与厚度控制：较硬的垫片在高压下不易被压溃，能保持设计的粘结线厚度。在高功率应用中，过薄的粘结线虽然能降低体热阻，但过硬的材料若无法完全贴合，反而得不偿失。

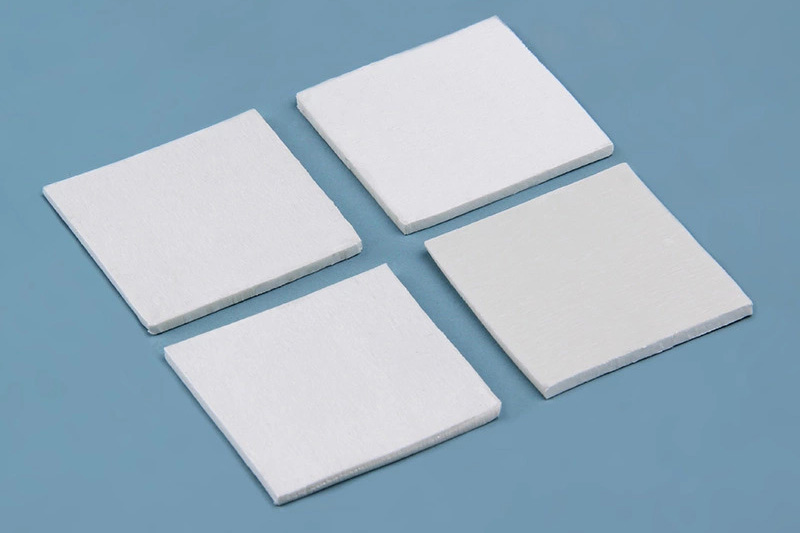

导热系数与硬度的权衡：为了提高导热系数，通常需要填充更多的陶瓷颗粒（如氮化硼）。但这往往会导致材料变硬、柔韧性下降。

三、可靠性陷阱：硬度如何决定产品寿命

在数据中心或汽车电子等长寿命应用场景中，硬度的选择直接关系到产品的长期可靠性。

热循环下的应力缓冲：电子元器件与散热器通常由不同材料（如铜、铝、硅）制成，其热膨胀系数（CTE）差异巨大。在反复的开关机热循环中，较软的导热垫能像弹簧一样吸收这种形变差异，防止焊点疲劳断裂。过硬的材料则会将应力直接传递给芯片，增加失效风险。

抗蠕变与压缩永久形变：虽然软材料顺应性好，但如果配方不当，长期受压下容易发生蠕变，导致垫片变薄，接触压力下降，最终热阻升高。因此，在追求低硬度的同时，必须考察其压缩永久形变数据，确保材料具有足够的记忆回弹力。

电气绝缘的厚度陷阱：对于微处理器和ASIC，硬度还会影响电气安全。过软的垫片在高压锁付下可能被过度压缩，导致绝缘厚度不足，引发击穿风险。因此，硬度选型必须结合击穿电压和实际装配压力综合考量。

四、选型决策框架：五步验证法

为了跳出唯参数论的陷阱，建议遵循以下五步验证法进行选型：

表面形貌分析：使用轮廓仪测量发热源与散热器的表面粗糙度和平面度。若高度差超过0.1mm或表面粗糙，首选低硬度垫片。

装配压力预算：计算夹具或螺丝能提供的最大压力。若压力受限（如塑料外壳卡扣），必须选择低硬度垫片以确保压缩量。

自动化工艺评估：若是人工装配，软硬度影响不大；若是高速贴片机，建议硬度不低于Shore A 40，以防止取料失败。

热阻实测（ASTM D5470）：不要只看导热系数。在模拟实际装配压力下，测试不同硬度样品的真实热阻抗。往往中等硬度的材料因平衡了接触与体热阻，表现最佳。

可靠性加测：进行双85（85℃/85%湿度）或温度冲击测试，验证垫片在老化后的硬度变化和压缩回弹能力。

导热垫的硬度不是越软越好，也不是越硬越强，而是需要刚刚好，这个刚刚好取决于你的装配压力、表面平整度、长期可靠性要求和产线工艺。只有读懂了邵氏A数值背后的力学语言，才能真正设计出既好生产、又散热好的电子产品。

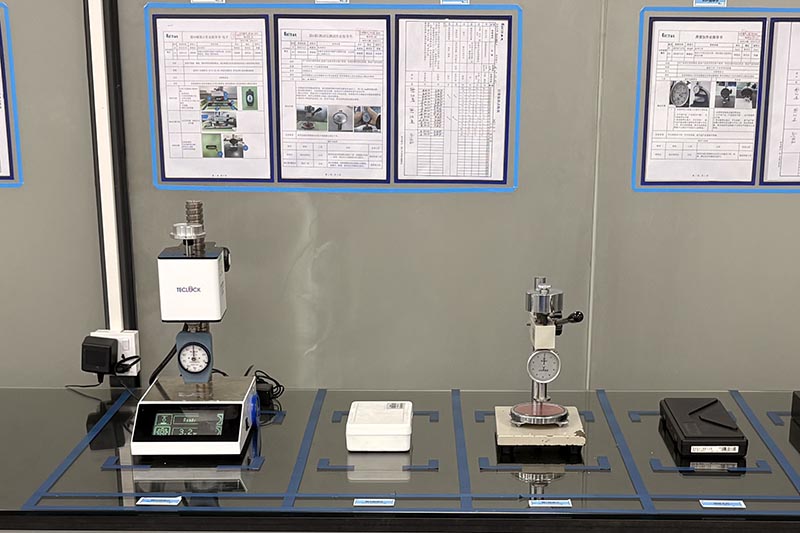

东莞市盛元新材料科技有限公司（品牌：盛恩）提供多种硬度等级的导热垫片产品，Shore A范围10~90，导热系数1~90 W/m·K，支持厚度定制与模切加工，并可按需提供ASTM D2240硬度测试报告与压缩永久变形数据。如果您正在为导热垫片的硬度选型进行技术评估，欢迎联系盛元科技获取产品资料与样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
