1.6T光模块散热：石墨烯导热垫片如何应对密度与空间的极限挑战

光模块的速率演进从未停歇。从400G到800G，再到如今的1.6T，传输速率翻倍的同时，功耗也在同步攀升。当前1.6T OSFP/QSFP-DD光模块的典型功耗已达18~22W，DSP芯片和硅光引擎的热流密度持续升高，而模块内部空间却被压缩到了极限。

在这种功率在涨、空间在缩的双重压力下，光模块散热已经不只是装个导热垫片就行的事。如何让热量从DSP芯片和硅光器件高效传导到模块外壳，同时不占用宝贵的内部空间、不影响高频信号完整性，这是每个光模块热设计工程师都在面对的问题。

东莞市盛元新材料科技有限公司（品牌：盛恩）在石墨烯导热材料领域拥有成熟的配方设计与规模化生产能力，其石墨烯导热垫片已批量应用于1.6T光模块、数据中心交换机和AI集群互联设备等对空间与性能有严苛要求的场景。

一、1.6T光模块的散热困境：比800G更难在哪？

1.6T光模块的散热挑战比800G更苛刻。功耗更高——DSP芯片的制程工艺虽然不断进步，但数据处理量的指数级增长使其功耗仍维持在较高水平。DSP芯片的发热量占模块总功耗的大部分。空间更紧——OSFP/QSFP-DD封装的外形尺寸没有变，但内部要塞进更多通道和更复杂的信号处理电路。留给导热垫片的厚度空间越来越小。热源更集中——DSP芯片和硅光引擎紧挨着，热量在两个热源之间相互加热，局部热流密度比800G模块高出许多。

在这样的约束下，传统导热垫片面临越来越大的压力：要在更薄的空间里实现更高效的导热，同时还要适应更复杂的公差和更快的信号速率。

二、石墨烯导热垫片如何解决这些难题？

1. 高导热石墨烯垫片

用于 1.6T 光收发器的石墨烯导热垫利用有序的石墨烯晶格，通过声子传输来传递能量。其关键在于方向性性能：通常情况下，沿石墨烯片方向的导热系数远高于沿厚度方向的导热系数，但厚度方向的导热效率更高。以下是东莞市盛元新材料科技有限公司（品牌：盛恩）垂直取向石墨烯导热垫片性能参数参考。

2. 超薄设计：适应越来越小的内部间隙

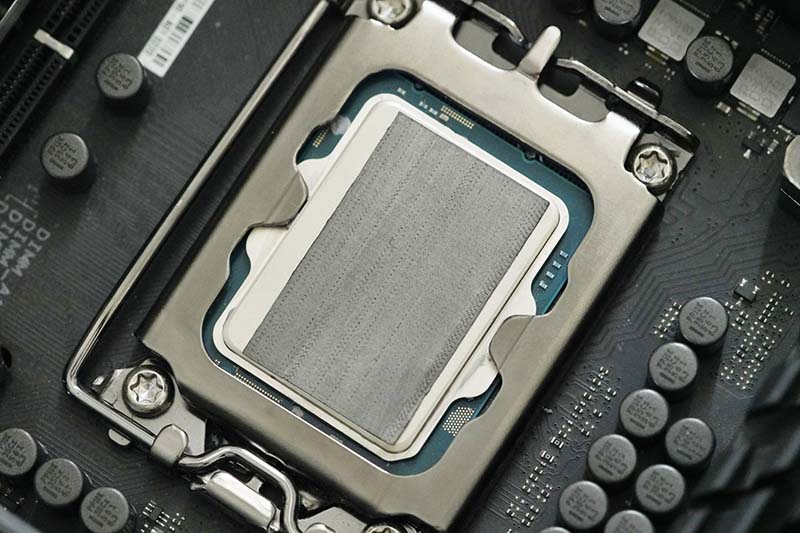

1.6T光模块内部，DSP芯片与外壳之间的间隙可能只剩0.2~0.5mm。传统导热垫片在这一厚度下已经很难兼顾导热性能和机械强度。石墨烯导热垫片可以做到超薄且稳定——厚度可低至0.05~0.3mm，同时保持足够的柔韧性和导热能力。

3. 导电性与电磁屏蔽的双重角色

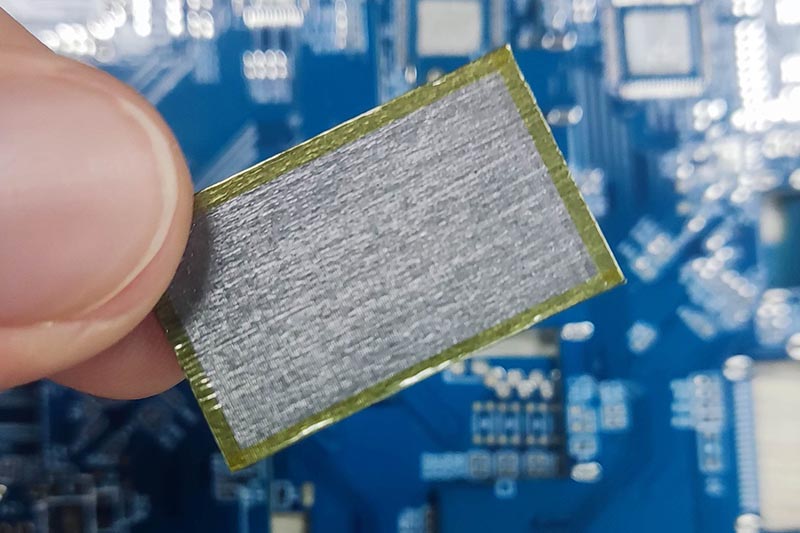

石墨烯是电的良导体。在光模块中，这既是挑战也是机遇。挑战在于：垫片不能接触到裸露的差分信号线或电源引脚，否则可能引发短路或信号完整性问题。机遇在于：合理布置的石墨烯层可以提供一定的电磁屏蔽（EMI）效果——对高频信号传输而言，额外的屏蔽层有助于维持信号完整性。合格的选型通常要求垫片带有边缘密封或覆膜绝缘层，以平衡导热与电气安全。

三、验证方法：不能只看导热系数

激光闪射法（ASTM E1461） 测量的是热扩散率，结合比热容和密度计算导热系数——这是判断石墨烯材料导热的基础。Hot Disk 采用瞬态平面热源法直接测量导热系数，适合光模块垫片的快速验证。稳态热阻测试（ASTM D5470） 更接近真实工况，测量的是垫片在特定压力和厚度下的界面热阻，与光模块的装配条件一致。

老化验证（双85或温度循环） 是判断长期可靠性的关键——1000小时老化后，垫片的导热性能和机械性能退化程度应控制在可接受范围内。压缩与厚度控制（ASTM D575） 则直接关系到模块装配的一致性——每批次垫片的厚度公差、硬度偏差都需要控制在合理范围内。

东莞市盛元新材料科技有限公司（品牌：盛恩）GSF90-03 石墨烯导热垫片双85测试记录表：

四、几个容易忽略的细节

厚度公差控制：光模块内部间隙非常小，垫片厚度偏差±0.05mm可能意味着接触不良或装配干涉。在批量采购中，厚度公差是比导热系数更值得关注的指标。

压缩率与接触压力：垫片在装配时受到的压缩压力需要适中。压力不足，接触不良；压力过大，可能损伤芯片或导致垫片失效。建议在目标压缩率下（通常20%~40%）验证垫片的压缩永久变形。

批次一致性：光模块制造商通常以万为单位采购垫片。供应商能否保证每一批次的厚度、硬度、导热系数都在可控范围内？要求供应商提供统计过程控制（SPC）报告和批次可追溯记录，是批量采购的必要条件。

在确定1.6T光模块用石墨烯导热垫片前，建议逐项确认：

· 热性能：在目标厚度和压力下的导热系数（或热阻）是否满足散热需求？要求供应商提供ASTM D5470标准测试数据。

· 机械性能：硬度、压缩永久变形、厚度公差（±0.05mm以内）、表面粗糙度。

· 电气安全：垫片是否有边缘密封或覆膜绝缘层？是否通过耐压测试？

· 长期可靠性：1000小时双85老化或1000次温度循环后的导热性能和附着力保持率。

· 合规性：RoHS、REACH、UL 94 V-0阻燃等级。

· 批量一致性：供应商是否提供每批次的完整测试数据和SPC报告？供应链是否稳定？是否支持卷料和模切供应？交货周期是否可预测？

1.6T光模块的散热挑战，本质上是在越来越小的空间里，管理越来越集中的热量。石墨烯导热垫片的优势不在于导热系数比铜高，而在于它能够在极薄的厚度下提供高效的散热效率，帮助DSP芯片和硅光器件的热量快速脱离热点区域。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于1.6T光模块的石墨烯导热垫片产品，厚度0.3~2.0mm可定制，垂直取向导热75~90 W/m·K，支持边缘密封与模切加工，已批量应用于高速光模块与数据中心互联设备。如果您正在为1.6T或更高速率光模块的散热方案进行技术评估，欢迎联系盛元科技获取产品资料与测试报告，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
