800G OSFP光模块散热选型：石墨烯导热垫片的可靠性验证

800G OSFP光模块正在成为数据中心和AI集群互联的标配。更高的传输速率意味着更高的功耗——当前800G OSFP模块的典型功耗在12~15W，下一代1.6T模块的功耗将继续攀升。这些热量集中在比指甲盖还小的区域内，如果不能有效散出，模块内部的激光器和DSP芯片结温超标，光功率衰减、误码率上升，直接影响链路可靠性。

石墨烯导热垫片因其高导热性和良好的压缩贴合性，正在成为OSFP模块散热方案中的一个热门选项。但选型不能只看导热系数——厚度公差、硬度、压缩永久变形、附着力、老化——每一项都可能影响模块的长期可靠性。

东莞市盛元新材料科技有限公司（品牌：盛恩）在石墨烯导热材料领域拥有成熟的配方设计与规模化生产能力，其石墨烯导热垫片已批量应用于光模块、交换机和高功率计算设备等对可靠性与一致性要求较高的场景。

一、光模块散热：为什么“导热系数”不够？

OSFP光模块的散热路径很短：激光器和DSP芯片产生的热量，通过导热垫片传递到模块外壳，再通过外壳与交换机散热器或系统风道进行热交换。这条路径上的界面热阻往往比材料本身的体热阻更大。

光模块的制造公差和装配偏差累积起来相当可观——模块外壳的平面度、PCB的翘曲、芯片贴装的高度差——垫片必须在这些公差范围内保持均匀接触。如果垫片太硬，局部接触不良；如果太软，长期受压后失去回弹能力。

石墨烯导热垫片的优点在于：它同时具备高导热（垂直导热系数75~90 W/m·K）和良好的柔韧性，在较低压力下就能贴合不平整表面。但同时，它也是导电的——如果边缘接触到模块内的裸露导体，可能引发短路。

二、可靠性验证：不能只看初始数据

1. 热性能验证：超越单一测试方法

激光闪射法依据ASTM E1461标准，通过测量材料的热扩散系数，结合比热容计算出导热系数。这种方法能快速评估材料的热响应潜力。在光模块散热验证中，激光闪射法通常用于批次一致性检查，批次间偏差过大的垫片，即使平均导热系数达标，也可能在生产中引入不可控变量。

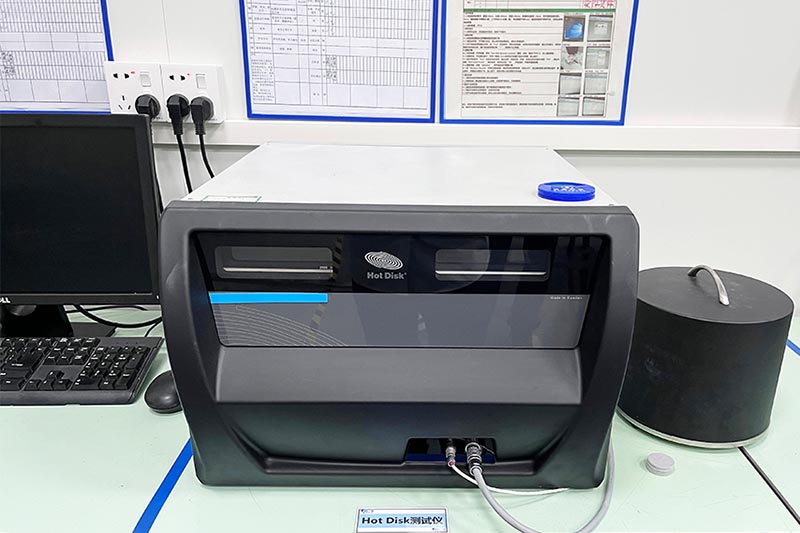

Hot Disk依据ISO 22007-2标准，采用瞬态平面热源法直接测量材料的导热系数和密度。通过对比不同批次的密度，可以有效监控材料成分是否发生漂移，是保障批次一致性的关键手段。对于石墨烯垫片，密度波动往往意味着填料分散不均匀或基体厚度偏差。

稳态热阻法依据ASTM D5470标准，测量的是垫片在实际装配条件下的界面热阻，它直接测量材料在特定压力和厚度下的热阻抗，这个测试更接近OSFP模块的真实工况。

2. 机械性能控制：精密配合的艺术

厚度公差：严格的厚度公差是确保接触压力可预测、避免压坏光引擎或接触不良的前提。厚度的微小变化在公差累积下会被放大，直接影响散热效果。

肖氏硬度：依据ASTM D2240标准测试。过硬的垫片需要更大的装配压力，可能损坏精密器件；过软则可能在长期压缩下发生过度蠕变。

压缩率：垫片需要在合理的压缩范围内工作，既要充分填充界面空隙以降低接触热阻，又要避免因过度压缩而产生过大的应力。

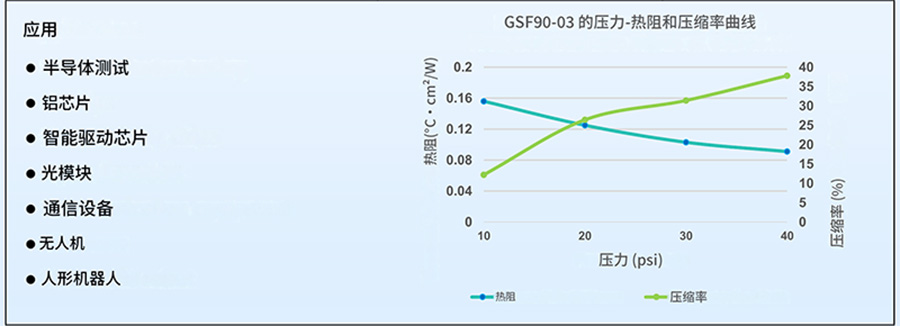

以下是东莞市盛元新材料科技有限公司（品牌：盛恩）石墨烯导热垫片性能参数参考，其中，压缩率≥30%。

3. 长期可靠性：时间与环境的考验

散热材料必须在产品的整个生命周期内保持稳定，这需要经过严苛的可靠性测试。其中，热老化下的粘接强度依据ASTM D903标准进行剥离测试。材料在经历长时间高温环境后，其粘接性能是否依然稳定，直接关系到散热路径是否会因脱层而失效。

三、光模块中的实际表现

数据中心交换机环境中，OSFP模块通常部署在高密度端口区域，周围还有相邻模块的散热需求。石墨烯垫片需要在不阻挡系统风道的前提下，将模块热量有效传递到外壳或散热器。实测表明，优质的石墨烯垫片在光模块壳体表面的温度分布更均匀，热点温差可控制在3~5°C以内。

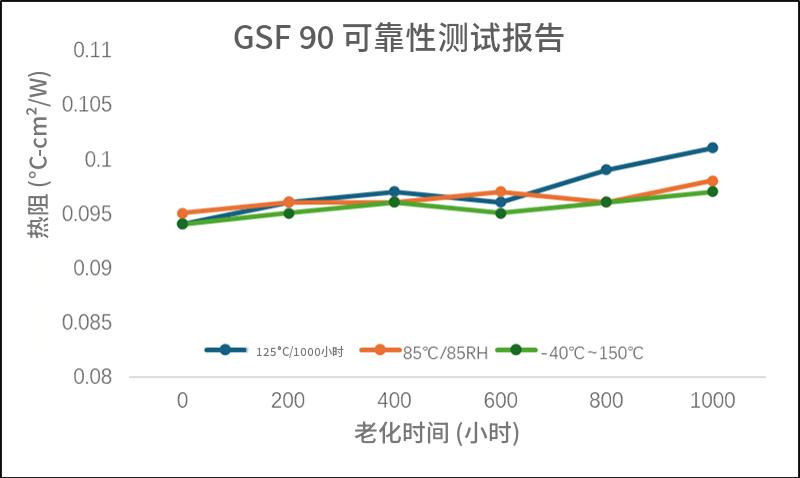

HPC高负载场景下，光模块在持续高吞吐量传输中发热稳定，但最怕温度漂移。石墨烯垫片在1000小时加速老化测试后的导热性能保持率，是判断其长期可靠性的关键指标。盛元科技的产品在老化测试后，导热系数保持率>95%，热阻抗变化<5%。

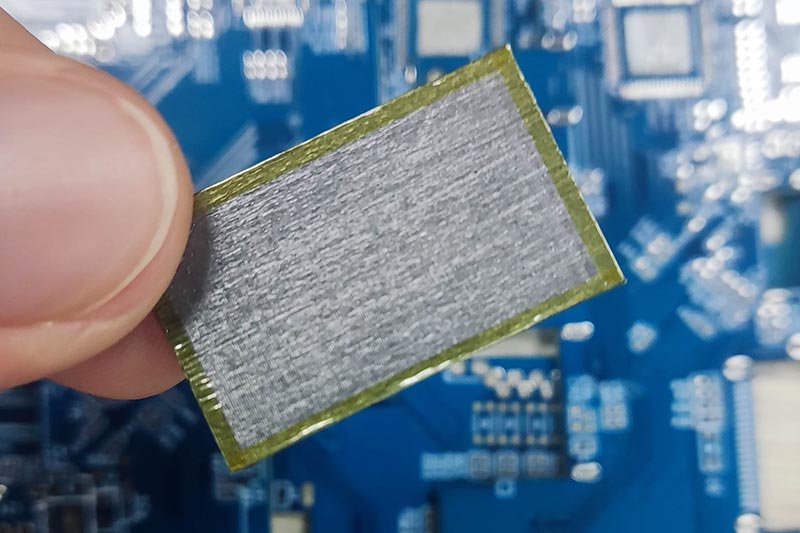

信号完整性——石墨烯是电的良导体，因此必须考虑其在高频信号环境中的电气影响。在OSFP模块中，垫片如果接触到模块外壳的接地端，通常不会造成问题；但如果边缘接触到裸露的差分信号线或电源引脚，则可能导致信号完整性问题。合格的选型需要通过电气隔离验证，例如要求供应商提供边缘密封或覆膜层压的绝缘型号。

批量一致性——光模块制造商通常以万为单位采购垫片。批次间的厚度偏差、硬度偏差、导热系数偏差，都会影响产线的装配良率和最终产品的散热一致性。要求供应商提供每批次的测试数据和统计过程控制报告，是批量采购的标准做法。

四、选型检查清单

在确定800G OSFP光模块用石墨烯导热垫片前，建议逐项确认以下几个维度：

· 热性能：在目标厚度和压力下的导热系数和热阻值。要求供应商提供ASTM D5470标准的热阻测试数据，而非仅导热系数。

· 机械性能：硬度、压缩永久变形、厚度公差。对于OSFP模块的装配公差，厚度公差通常要求控制在±0.05mm以内，压缩永久变形<10%。

· 附着力老化：热循环后的附着力变化。建议要求供应商提供-40°C~85°C，1000次循环后的附着力与热阻对比数据。

· 电气安全性：由于石墨烯导电，需确认是否有边缘密封或覆膜处理，以及电气隔离验证报告。

· 合规性：RoHS、REACH、卤素检测报告、UL阻燃等级。

· 批次一致性：供应商是否能提供每批次的完整测试数据和过程控制记录，这是批量采购的硬性前提。

800G OSFP光模块的石墨烯导热垫片选型，考验的不是找到导热系数最高的材料，而是找到每一批都稳定、长期使用不退化、且不带来电气风险的材料。在批量采购的逻辑下，一致性比极限性能更重要，长期稳定性比初始数据更关键。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于光模块的石墨烯导热垫片产品，垂直导热系数75~90 W/m·K，支持厚度0.3~2.0mm定制与模切加工，并提供边缘密封/覆膜绝缘型号，已批量应用于数据中心交换机与光模块散热场景。如果您正在为800G OSFP或更高速率光模块的散热方案进行技术评估，欢迎联系盛元科技获取产品资料与测试报告，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！

本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-1224-0252
