热阻的底层逻辑：从串联瓶颈到并联分流的设计博弈

在电子设备散热设计中，有一个概念看似基础，却常常被低估——热阻。它决定了热量从芯片到环境的传递效率，也决定了同样功耗下芯片结温的高低。热阻越低，散热越通畅；热阻越高，热量就越容易堵在芯片上，慢慢吃掉性能和寿命。

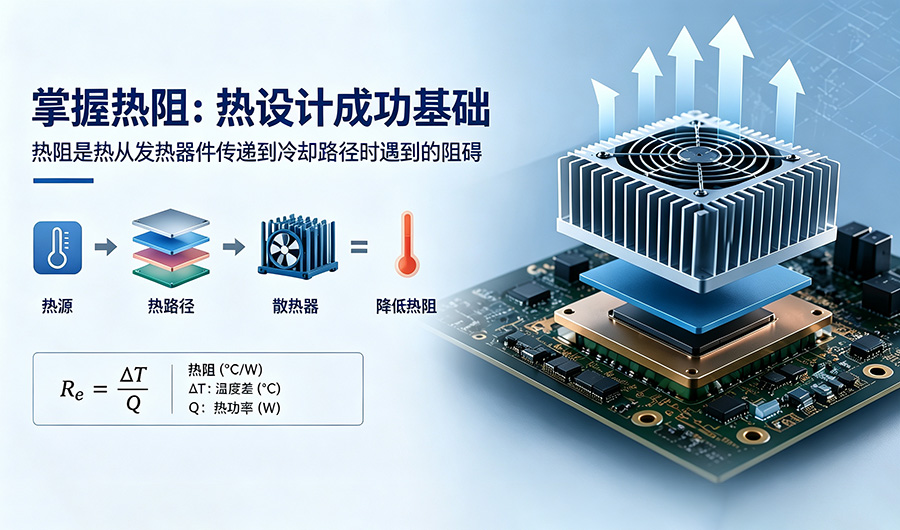

热阻的本质，其实就是热量在传递路径上遇到的阻力。电流在导体中流动会遇到电阻，热量在材料中传递也会遇到类似的阻碍，这个阻碍就是热阻。它由三个因素共同决定：材料的导热系数（越高越好）、热量通过的距离（越短越好）、热量通过的截面积（越大越好）。导热系数越高、距离越短、面积越大，热阻就越小。

在实际的电子设备中，热量从芯片到环境需要经过多个界面——芯片→热界面材料→散热器→空气。每一层都有热阻，串联相加。任何一个环节出了短板，都会成为整个散热路径的瓶颈。

影响热阻的四个关键因素

1. 散热器：铝还是铜？

散热器是整个散热路径中体积最大的部件。铝和铜是最常见的两种材料，它们的设计逻辑不同：铜的热导率更高，在相同体积下能更快地传导热量；铝则更轻、更便宜、更容易加工成复杂形状。同样体积的铜散热器散热效果更好，但价格贵、重量大。铝散热器虽然性能稍逊，但对大多数场景来说已经够用，而且成本可控。

在实际工程中，铝是大多数场景的默认选择。但当环境温度高、通风差，或者芯片功耗特别大的时候，铜的优势就会体现出来。有些散热器采用“铝底座+铜芯”的结构——在芯片正下方嵌入一块铜块，把热量快速导出，其余部分用铝做散热鳍片，平衡性能和成本。

2. 热界面材料（TIM）

芯片和散热器之间有一层看不见的间隙，微观尺度下两者表面都是凹凸不平的，直接接触只有少数几个点，其余部分被空气填充。空气的导热系数极低（约0.026 W/m·K），是理想的热屏障。

热界面材料的作用，就是填满这些微观缝隙，把空气赶走。

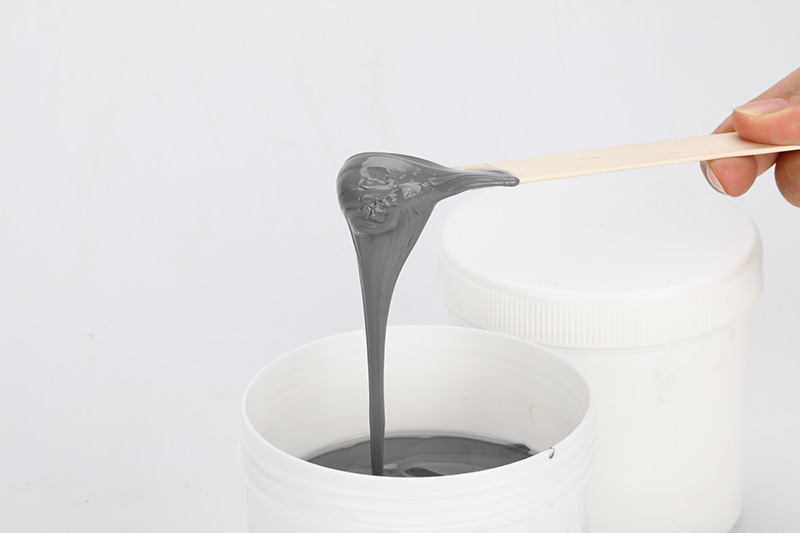

· 导热膏是最常见的TIM，导热系数在3~8 W/m·K之间，涂抹方便、成本低。但在长期热循环中，膏体会被慢慢挤出接触区域（泵出效应），热阻逐渐上升。

· 导热相变材料常温下是固态，方便贴装；受热后变成半流体，像导热膏一样填充微观间隙。它不会泵出，在热循环中性能稳定，是越来越多人选择的方案。

· 液态金属导热系数极高（20~70 W/m·k），但液态、具有腐蚀性——它会腐蚀铝，需要镍镀层保护。工艺复杂，风险高，通常只用在极致性能场景。

3. 基板材料

基板是芯片与散热器之间的“桥梁”。它既要提供电气绝缘，又要让热量顺利通过。

FR-4是最常见的PCB基材，便宜、加工方便，但导热能力有限。氧化铝陶瓷基板导热更好、绝缘更可靠，适合中等功率器件。聚酰亚胺薄膜柔性好，适用于需要弯曲或折叠的电路。还有一些金属基板（铝基、铜基），直接把金属层作为散热路径的一部分，导热效果更好，但绝缘处理更复杂。

4. 封装与灌封材料

功率模块的芯片通常用环氧树脂或有机硅胶灌封保护。这两种材料的热膨胀系数与芯片不同——温度变化时，它们膨胀和收缩的程度不同，会在界面处产生应力。久而久之可能产生微裂纹，绝缘性能下降，热阻升高。

灌封材料的选型需要综合考虑导热、绝缘和热膨胀匹配，而不是只看某一项参数。

热阻网络：串联与并联

1. 串联模型：寻找并击破热路上的“短板”

热阻在散热路径中的组合方式，决定了整个系统的散热效率。就像电路中的电阻一样，热阻也有串联和并联两种基本组合方式。

串联热阻是最常见的情况，热量从芯片依次经过TIM、散热器基座、散热鳍片、空气边界层，每一层都有热阻，全部相加就是总热阻。

在串联网络中，总热阻等于各层热阻之和。这意味着，整个散热路径的性能，不取决于导热最好的那一层，而是被热阻最高的那一层，即短板所决定。

识别短板：在许多设计中，这个短板往往不是散热器本身，而是各层之间的接触热阻。一个微小的空气间隙、不平整的接触面或老化的导热硅脂，都可能成为整个热路上的最大瓶颈。

击破瓶颈：优化的核心在于识别并升级这个短板。例如，将普通导热硅脂升级为相变材料（PCM），可以显著降低界面热阻。根据盛元科技的工程师观察，界面质量和装配工艺直接决定了真实的热阻表现，其影响远超材料本身的导热系数。

现在看来，在串联路径上，任何一层的性能不足都会对整体散热效果造成巨大惩罚。设计的要务，就是确保每一层都足够强壮，不让任何一环成为拖累全局的短板。

2. 并联模型：创造更多“车道”以分流热量

并联热阻则是一种更聪明的设计思路——让热量有多条路径可以走。例如，PCB上的导热过孔就是典型的并联路径——热量可以通过多个过孔从顶层传到内层或底层，而不是只走一条路。多个过孔并联，等效热阻大幅降低。散热器上的多根热管也是并联——多根热管分担热量，其中一根性能衰减了，其他还能顶上。

在并联网络中，增加任何一条新的散热路径，都会降低整体的总热阻。这就像在拥堵的道路上开辟新的车道，车流（热流）被分流，整体通行效率（散热效率）得以提升。

增加车道：在PCB设计中，这意味着要策略性地增加导热过孔的数量和密度，尤其是在高热流密度区域。增加铜箔的重量和走线宽度，也是拓宽“车道”的有效方式。

优化路网：除了增加路径，还要确保这些路径是均衡的。不均匀的路径会导致热量分布不均，形成新的局部热点。通过合理布局，将热量均匀地引导至更大的散热面积上，才能最大化并联模型的优势。

并联思维是解决局部热点问题的利器。通过创造更多、更高效的并联路径，可以将集中的热量迅速疏散开来，从而有效降低峰值温度。

三、从理论到实践：PCB布局中的热阻博弈

在PCB布局中，降低热阻有几个工程上常用的方法：

1. 战略性放置均热元件

对于高热流密度的芯片，仅仅依靠PCB自身的铜箔散热往往不够。此时，需要引入热管（Heat Pipe）或均热板（Vapor Chamber) 这类高效的热量高速公路。

· 精准定位：应将均热板直接放置在发热核心（Hotspot）的正下方，以最短的路径将热量吸出。

· 高效疏导：通过热管将热量快速引导至有气流通过的散热器区域，从而打破局部高温的僵局。

2. 导热过孔（Via）的精细化设计

导热过孔是连接PCB不同层面、构建垂直散热通道的核心。

· 数量与密度：在芯片下方的焊盘区域，应尽可能增加导热过孔的数量，并采用更小的孔间距。

· 尺寸与填充：在工艺允许的情况下，适当增大过孔直径、缩短其长度，并使用导热材料填充，都能有效降低过孔自身的热阻。

3. 基板材料的战略选择

· PCB基板是散热路径的起点，其材料选择至关重要。

· FR-4：成本低廉，但导热性能差，是典型的热阻“短板”。

· 金属基PCB（MCPCB）：在功率设计中提供了良好的散热性和成本平衡。

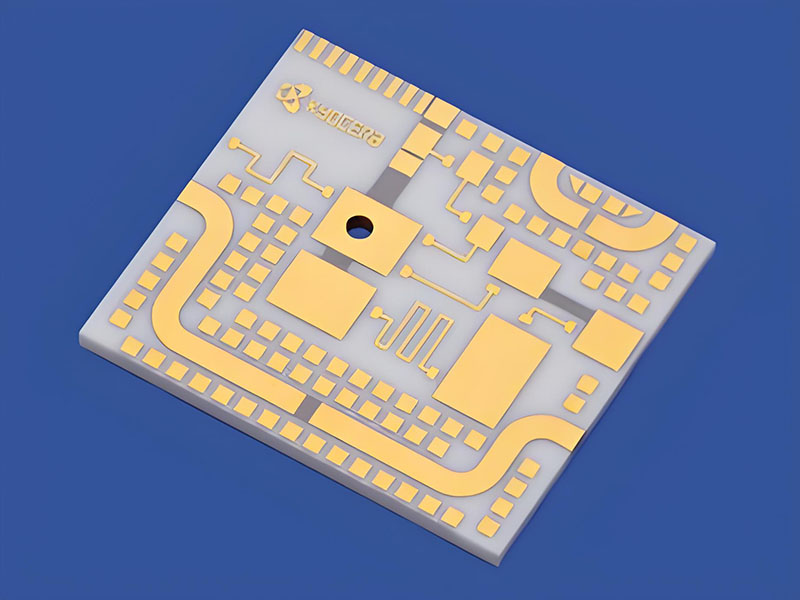

· 陶瓷PCB：拥有极高的导热性能和优异的绝缘性，是高性能应用的首选，但成本也更高。

根据2025年IPC行业更新的一项洞察：“板级的高效热设计可将系统冷却成本降低20%以上。” 这充分说明，在PCB设计阶段投入精力优化热阻，其回报是系统性的。

盛恩的工程师认为，掌控热阻，就是掌控设计的主动权，热阻是散热设计中的一个基础概念，但它就像一个放大器，好的设计让散热效率成倍提升，而一个被忽视的细节也可能把整个系统的散热能力拖垮。通过识别并消除串联路径上的短板，并创造性地开辟并联路径来分流热量，工程师才能真正掌控热设计的主动权，在性能、成本和可靠性之间找到最佳平衡点。
