储能逆变器的散热悖论：为何初始性能最优的方案，往往是长期投资的陷阱？

在储能电站的财务模型中，存在着一个常被忽略的“时间陷阱”：设备前半生的收益用于覆盖成本，而后半生的收益才是真正的利润。因此，逆变器能否稳定运行15年甚至20年，直接决定了项目是盈利还是亏损。

然而，逆变器的致命伤便是热量，一个被广泛验证的规律是：IGBT模块的结温每升高10°C，其失效率便会翻倍。在每天经历完整充放电循环、夏季箱内温度轻松突破50°C的恶劣工况下，热管理方案的选型，已从一个技术细节，跃升为决定项目全生命周期投资回报率（ROI）的核心战略决策。

一、储能逆变器的独特挑战：一场关于时间的耐力赛

与光伏逆变器或工业变频器不同，储能逆变器面临着三个独特的热管理约束，共同构成了一场关于“时间”的耐力赛。

· 高频热循环：储能系统遵循充电→静置→放电→静置的日循环模式，这意味着热界面材料（TIM）每天至少要经历一次加热膨胀→冷却收缩的完整过程。一年365次，十年便是3650次。在这种高频应力下，普通导热硅脂的泵出效应几乎是必然结局。

·恶劣且不可控的环境：储能集装箱通常位于户外，内部没有温控。夏季暴晒后箱内温度可超55°C，冬季则可能降至-20°C以下。逆变器必须在这个巨大的温差区间内保持稳定运行，而其发热量并不会因环境温度降低而减少。

·极高的维护成本：大型储能电站多建于偏远地区，一次停机维护的人力与时间成本极高。热管理方案必须具备装上就别动的可靠性，而不是像服务器那样可以定期更换导热材料。

这三个约束共同指向一个选型铁律：优先选择不会随时间退化的方案，而非初始性能更高的方案。

二、五个维度的选型思考：在性能与寿命间寻找平衡

热界面材料（TIM）：匹配功率密度，更要匹配寿命周期

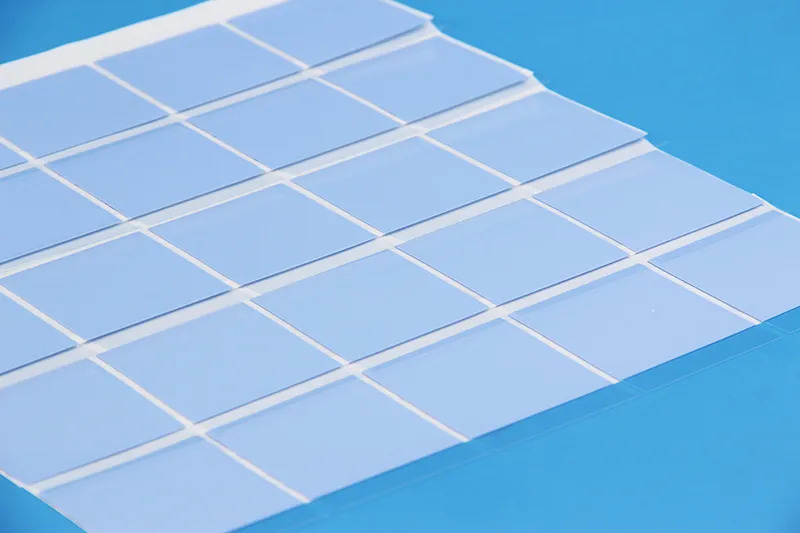

高功率密度场景（>150 W/cm²）：导热相变材料（PCM）和液态金属是更优选择。PCM在常温下为固态，便于安装且无泵出风险；工作时熔化为半流体，能完美润湿界面，长期稳定性远超导热硅脂。液态金属导热系数极高，但其腐蚀性和泄漏风险，使其在长寿命应用中面临挑战。

中功率密度场景：导热垫片凭借其厚度可控、安装一致性好的优点，正在逐步替代手工涂抹的导热膏，成为兼顾性能与可靠性的主流选择。

散热器材料：铝与铜的混合艺术

铝质散热器因其轻量化和成本优势占据主流，但其约200 W/m·K的导热系数在高温、通风差的环境下可能成为瓶颈。铜的导热系数（约400 W/m·K）是铝的两倍，但密度和成本也高出一大截。

一种精妙的折中方案是铝底座+铜嵌件：在IGBT模块正下方嵌入一块铜块，实现热量的快速导出，其余部分则使用铝材散热。这种设计在不显著增加成本的前提下，能有效降低芯片结温，是工程智慧的体现。

冷却液：水、乙二醇还是介电液？

液冷方案在储能逆变器中面临特殊挑战：冷却液需长时间稳定运行，且维护周期长。

水-乙二醇混合液：这是最常见的选择。乙二醇负责防冻和防腐，但其浓度越高，冷却液的比热容和导热系数就越低。在寒冷地区，选型的核心是在“防冻”和“冷却能力”之间找到最佳平衡点。

介电液：在浸没式冷却中潜力巨大，但系统复杂度和高昂成本，使其目前仍局限于特定高端应用。

灌封与封装：看不见的应力缓冲器

功率模块内部的焊料层、键合线在温度循环中承受着巨大的机械应力。灌封材料的作用，就是将这些易损部位保护起来。

· 有机硅（Silicone）：柔性好、耐温范围广，能有效吸收热循环产生的应力，是储能逆变器的稳妥之选。

· 环氧树脂（Epoxy）：强度高、导热好，但材质偏脆，在频繁热循环下易产生裂纹。

机壳与基板：热路径的起点与终点

· 基板：直接覆铜（DBC）和活性金属钎焊（AMB）基板是功率模块的标配。AMB的导热和可靠性优于DBC，但成本更高，选型时需权衡。

· 机壳：铝压铸机壳同时承担结构支撑和散热功能。若采用液冷，则需在设计初期就预留冷板安装空间和管路接口，避免后期改造的被动。

三、风冷 vs. 液冷：没有绝对优劣，只有场景适配

风冷与液冷之争，本质是成本、复杂度与散热能力的权衡。

风冷：结构简单、维护成本低。但在环境温度超过40°C、热流密度超过100 W/cm²时，其散热效率会急剧下降，因为它依赖空气与散热器的温差。

液冷：热容量大、温度均匀性好，是高功率密度和高温环境下的必然选择。但需特别注意冷却液长期静置可能滋生微生物或产生沉积物，以及管路、接头在变温环境下的老化渗漏风险。

注：以上参数信息仅供参考。

一个实际储能电站的对比测试，揭示了选型背后的残酷逻辑。

注：以上数据为模拟数据，仅供参考。

数据表明，方案A的初始表现并不差，但仅一年时间，导热膏的泵出就导致热阻显著上升，结温飙升7°C。对于一个设计寿命15年的系统而言，这种性能的快速衰减是致命的。而方案B和C凭借稳定的材料特性，在一年后依然保持着优异的性能。

东莞市盛元新材料科技有限公司热管理工程师认为，储能逆变器的热管理选型，真正要回答的不是什么材料导热最好，而是这套方案在15年内能否保持性能稳定，在这个时间尺度上，抗老化、抗泵出、抗环境侵蚀的能力，远比初始导热系数的高低更重要。一台设备的热管理方案如果不适合其运行环境和寿命要求，那么节省的初始成本，最终会在后期维护和提前更换中加倍支付。

东莞市盛元新材料科技有限公司（品牌：盛恩）在储能逆变器热管理领域积累了从材料选型到系统集成的完整经验，产品涵盖相变导热垫片、导热凝胶和碳基导热材料等品类，已在多个储能项目中得到验证。如果您正在为储能逆变器的热管理方案选型进行技术评估，欢迎联系盛元科技获取产品资料与技术支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
