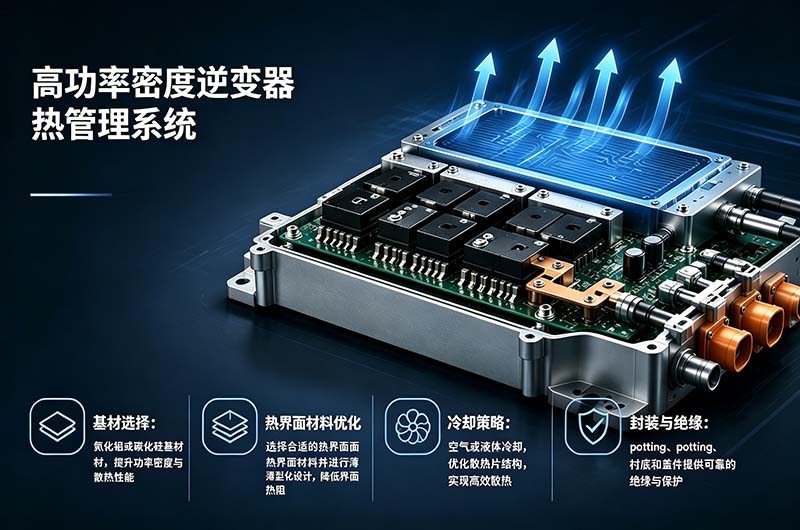

高功率密度逆变器的散热博弈：从材料选择到系统级优化

在电动汽车、光伏储能和工业驱动领域，高功率密度逆变器的“热”问题，已不再是设计的附属品。当功率被极致压缩进狭小空间，散热便从一项工程挑战，演变为对材料科学与系统工程的考验。这不再是一场关于散热的竞赛，而是一场关于热量疏导与控制的精密博弈。

东莞市盛元新材料科技有限公司（品牌：盛恩）在逆变器热管理领域积累了丰富的材料应用经验，产品涵盖石墨烯导热片、碳纤维导热垫片、氮化硼导热垫片、导热凝胶、相变材料等品类，已服务于新能源汽车电控、光伏逆变器和工业驱动等应用场景。

一、热量的不均衡本质：从平均温度到峰值控制

传统热管理思维习惯性地追求降低平均温度。但在高功率密度逆变器中，这是一个需要修正的思路。热量的本质是不均衡的，IGBT和SiC MOSFET产生的热量不会均匀扩散，而是在微小区域内汇聚成致命的热点。

芯片中心区域的热流密度远高于边缘，这种不均匀性导致的问题不是靠整体降温能解决的。一个失控的热点足以引发基板应变、焊料层开裂、绝缘层老化，最终导致整个功率模块失效。

因此，高功率密度逆变器的热管理目标，必须从宏观的降温转向微观的均温 。不是把整块散热器做得更大，而是把热量从集中的点均匀地铺开到更大的面。因此，高功率密度逆变器的热管理目标，不仅仅是降低平均温度，更是要削平那些致命的温度峰值。

二、材料博弈：构建高效“热高速公路”

热管理的第一步，始于材料的选择，热量从芯片到环境的过程中，每一层材料的选择都是一次关键决策。

基板：从承载到疏导 。基板是热量离开芯片的第一站。它不仅要提供电气绝缘，更要成为一条高效的“热高速公路”。氮化铝（AlN）在导热性与电绝缘性之间取得了较好的平衡，适合中高功率应用；碳化硅（SiC）则凭借其卓越的耐高温和耐高压特性，应对极端工况。

界面：从填充到融合 。热界面材料的角色，远不止是填充微观空隙。导热硅脂虽然成本低廉，但“泵出效应”和随时间干涸的特性使其在追求长期可靠性的应用中风险较高。相变材料常温下为固态、便于安装，工作时熔化为半流体、能完美润湿界面，有效解决了泵出问题，提供了稳定且持久的低热阻路径，但对运输和包装要求较高。液态金属拥有极高的导热能力，但强腐蚀性和对镍镀层的苛刻要求，使其主要应用于不计成本、追求极致性能的特定场景。

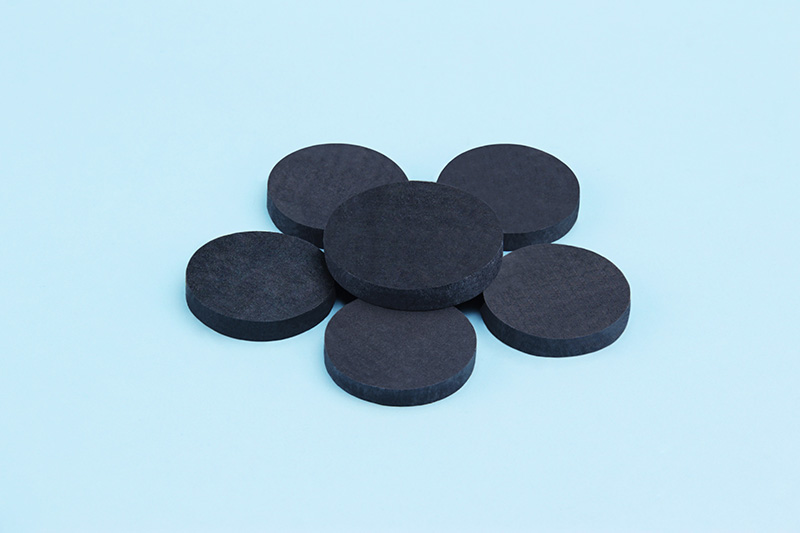

导热垫片：厚度与柔韧性的平衡。在IGBT和SiC模块中，导热垫片是连接芯片与散热器之间的关键界面。垫片的厚度选择直接影响热阻，过厚增加热阻，过薄无法填补公差。碳纤维导热垫片通过垂直取向工艺，在厚度方向上形成笔直的热通道，热阻可低至0.07~0.28 °C·in²/W。同时其柔韧性适应功率模块基板的微小翘曲，确保在装配压力下保持充分接触。

三、系统博弈：从传导到输运的维度跨越

当热量被成功导出芯片，如何将其快速、均匀地耗散到环境中，是系统层面的核心命题。

均温技术：二维散热的降维打击。传统铝或铜散热器依赖材料本身的热导率进行一维传导，在局部热点附近容易出现热量“拥堵”。均温板利用内部工质的相变循环，将点状热源的热量在二维平面上瞬间铺平，形成一个温度高度均匀的“等温面”——等效导热系数远超任何金属，且能有效消除因热量集中导致的局部热点。

冷却介质：风冷与液冷的抉择。风冷系统简单、成本低，适合中等功率密度场景。但风冷的热容量受限于空气的物理性质，在高功率密度逆变器中触及物理极限。液冷系统凭借远高于空气的热容量，能够带走数倍于风冷的热量，且温度场更均匀、布局更紧凑。当热流密度超过150 W/cm²，液冷方案往往是更实际的选择。

四、实践中容易被忽视的陷阱

表面处理被低估。粗糙、不洁的接触表面是热阻的主要来源之一。再昂贵的导热材料，也无法弥补界面间微观空气间隙造成的热障。严格的表面平整度与清洁度控制，是保证界面性能的前提。

绝缘材料老化被忽视。聚酰亚胺薄膜等绝缘材料在高温和电压的双重应力下会加速老化，介电强度逐渐下降。在关键部位，应优先考虑陶瓷或云母等更稳定的材料。

热管/均温板性能衰减。内部的毛细芯结构损坏、工质不纯或密封失效，都会导致这些高效传热元件性能骤降。从材料和工艺上确保其长期可靠性，是热管理系统设计的基本功。

高功率密度逆变器的散热，是一场贯穿材料、器件、系统的全局博弈。它要求工程师摒弃单一性能指标崇拜，采用系统级思维，在导热、均温、成本、可靠性之间寻找平衡点，而不是在任何单一维度上追求极致。真正的竞争力，来自于将材料特性与系统设计融合的能力，不仅知道用什么材料，更知道为什么在这个位置用这种材料、用多少、怎么用。
