氮化硼导热垫片：为光伏逆变器提供可靠散热与绝缘方案

光伏逆变器是太阳能发电系统的核心设备，负责将光伏组件产生的直流电转换为交流电并入电网或供负载使用。IGBT和MOSFET等功率开关器件在工作时会产生大量热量，若散热不及时，结温过高会显著缩短器件寿命，甚至引发整机失效。

与一般电力电子设备不同，光伏逆变器面临独特的热管理挑战。首先，逆变器的工作周期与太阳辐照度同步，每天经历从清晨启动到正午满载再到夜间停机的一次完整热循环，这种日循环模式持续20年以上，对热界面材料的长期稳定性提出苛刻要求。其次，屋顶或地面安装的逆变器机柜直接暴露于阳光下，内部环境温度可达70~85°C，环境与结温之间的温差被大幅压缩。此外，组串式逆变器直流输入电压通常在600~1500V，要求导热界面材料同时承担可靠的电气绝缘功能。

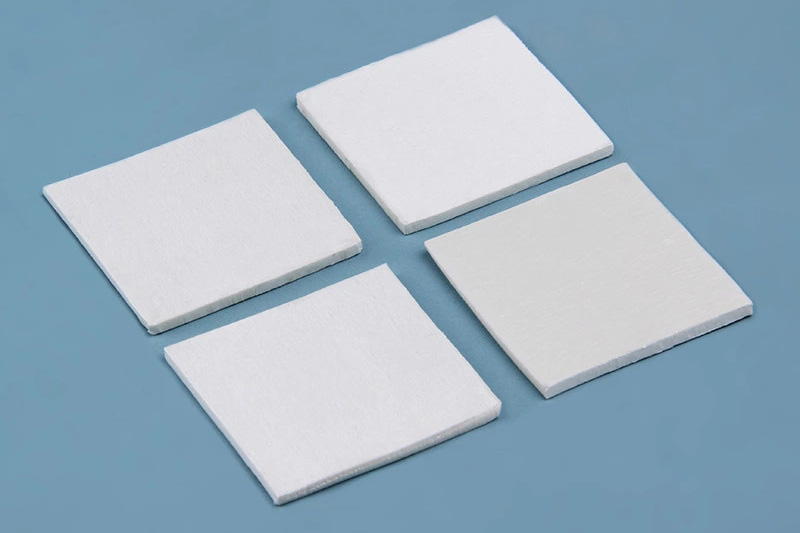

氮化硼导热垫片通过将六方氮化硼（h-BN）陶瓷填料与聚合物基体复合，在实现16 W/m·K导热系数的同时保持>6 kV/mm的介电强度，已在光伏逆变器功率模块中得到批量验证。

一、光伏逆变器散热材料的对比

当前应用于光伏逆变器的导热界面材料主要有四类，各有优劣。

导热膏通过填充微观界面间隙降低接触热阻。在逆变器中应用时需薄涂均匀、夹紧后挤去过量膏体。其优势在于可形成超薄界面，但长期热循环中的泵出和干涸现象是主要短板。

相变材料初始为固态，达到熔融温度后软化润湿界面，冷却后重新凝固。其相变过程有助于吸收热冲击，适合中等热流密度的逆变器模块。但在每日循环的热应力下，长期性能衰减需重点关注。

石墨片利用碳材料的高面内导热系数实现快速横向热扩散。在逆变器设计中可用于将IGBT模块的局部热点热量均匀铺开，但需搭配额外的绝缘层配合使用，增加了系统复杂性和界面数量。

氮化硼导热垫片以六方氮化硼为导热填料，在聚合物基体中形成连续导热网络。一层材料同时提供导热路径和高压绝缘屏障，且固态片材结构在长期热循环中保持稳定。

二、氮化硼导热垫片在光伏逆变器中的五大优势

1. 高导热性，降低结温

氮化硼垫片通过填料网络形成的导热通道，将功率模块产生的热量快速传递至散热器。相比普通玻纤增强垫片，可将IGBT结温降低10~15°C。

2. 高介电强度，保障高压安全

光伏逆变器直流母线电压可达600~1500V，对绝缘材料有严格要求。氮化硼垫片在1mm厚度下介电强度>6 kV AC，体积电阻率>10¹³ Ω·cm，可在功率模块基板（直流母线电位）与接地散热器之间提供可靠隔离，且无需额外绝缘薄膜。

3. 压缩贴合，适应不平整表面

氮化硼垫片在30~70psi安装压力下可实现20%~40% 的压缩形变，适应模块基板和散热器表面的微观不平整（Ra 0.8~3.2μm），将界面气隙面积从干接触的>40% 降至<5% ，消除气隙带来的0.2~0.5°C·cm²/W附加界面热阻。

4. 宽温域稳定，适应户外昼夜变化

光伏逆变器的工作温度范围涵盖沙漠地区冬季的低温与正午日照下的高温。氮化硼垫片在-40°C~150°C的全温域范围内保持稳定的导热性能和介电强度。在1000次热循环（-40°C~150°C）后，热阻抗变化<3% 。这对每日经历一次完整热循环的光伏逆变器具有直接意义。

5. 长期可靠，匹配20年设计寿命

氮化硼垫片不含挥发性组分，固态结构在长期使用中不发生泵出、干涸或迁移。125°C下1000小时老化后，重量损失<0.1% ，导热性能和介电强度保持稳定。这使光伏逆变器在全生命周期内无需对热界面材料进行维护或更换。

三、光伏逆变器散热的三层路径

界面层：氮化硼垫片直接贴附于IGBT模块基板与散热器之间，通过60~80% 的氮化硼填料含量形成导热网络。填料粒径分布采用双峰设计以优化堆积密度，压制方向取向有助于提升垂直导热系数。

中间层：垫片本身作为刚性模块基板与散热器表面之间的机械缓冲层。其压缩性可吸收50~100μm的平面度公差和热膨胀失配，避免应力传递至焊料层。盛恩提供厚度0.2~5.0mm、公差±0.1mm的定制模切垫片。

散热器耦合层：垫片与散热器之间的接触质量取决于三个因素——接触压力目标200~300kPa、安装面平面度<50μm、采用对角交叉拧紧方式逐步施加扭矩。

四、安装与质量要点

表面清洁是确保低热阻的基础。用99%以上纯度异丙醇和无尘布彻底清洁模块基板和散热器安装面，去除油污、氧化层和加工碎屑。清洁后应尽快完成垫片贴装。

对准贴装时，垫片中心应对准功率模块芯片区域。对于多芯片模块，可采用覆盖整个基板的单片垫片或逐芯片独立垫片。

压力均匀性对界面接触质量至关重要。扭矩偏差可能导致局部接触不良或过度压缩，应使用扭矩扳手并按交叉顺序逐步施加夹紧力。

光伏逆变器的可靠性直接关系到光伏电站的发电收益和运营成本。氮化硼导热垫片通过高导热、高绝缘、长期稳定的综合优势，为功率模块提供了一条兼顾性能与寿命的散热路径。它不是一种“临时方案”或“可选项”，而是支撑逆变器20~25年设计寿命的工程基础。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供厚度0.5~5.0mm、垂直取向导热系数16 W/m·K的氮化硼导热垫片产品，支持模切、背胶和自动化贴装等定制加工。如果您正在为光伏逆变器或同类电力电子设备的散热与绝缘问题寻找可靠的解决方案，欢迎联系盛元科技获取技术资料与测试样品。
