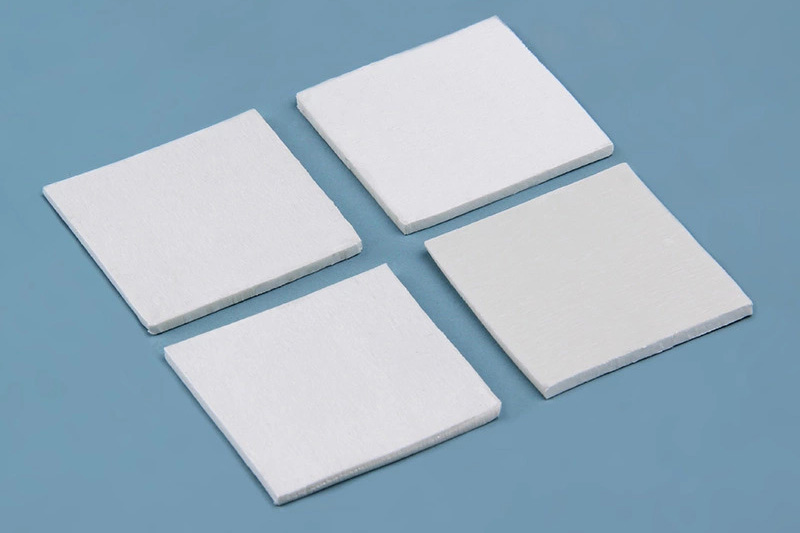

​氮化硼导热垫片：为IGBT、SiC/GaN功率模块提供可靠散热与绝缘方案

宽禁带半导体（碳化硅SiC和氮化镓GaN）正加速进入新能源汽车牵引逆变器、光伏逆变器、工业驱动和快充电源等应用场景。相比传统硅基IGBT，SiC/GaN器件能够实现更高的开关频率、更低的开关损耗和更高的工作温度。

但“更高性能”也意味着“更严峻的散热挑战”——SiC/GaN模块的热流密度可轻松突破200 W/cm²，远高于传统硅基器件。传统导热界面材料已难以满足其导热和绝缘需求。

氮化硼导热垫片以其高导热、高绝缘和长期可靠性的综合优势，正在成为IGBT、SiC/GaN功率模块热管理方案中的重要选项。东莞市盛元新材料科技有限公司（品牌：盛恩）在氮化硼导热材料领域拥有成熟的配方设计与规模化生产能力，已服务于多家功率模块头部客户。

一、为什么SiC/GaN功率模块需要更好的导热界面材料？

SiC和GaN器件的工作结温可达175~200°C，远高于硅基IGBT的150°C上限。更高的工作温度意味着更剧烈的热膨胀和热循环应力——这对热界面材料的耐久性提出了更高要求。

同时，SiC/GaN模块通常工作在400V、800V或1200V的高压直流母线电压下，对绝缘材料有苛刻要求。传统导热膏在长期热循环中容易发生泵出和干涸，导致热阻上升和绝缘性能下降——这对于功率模块而言可能意味着灾难性的失效。

氮化硼导热垫片将高导热填料（六方氮化硼）与聚合物基体复合，同时满足三重需求：高效导热（将热量快速从芯片传递至散热器）；可靠绝缘（阻断高压泄漏路径）；长期稳定（抗热循环、抗振动、不干涸不泵出）。

二、常见热界面材料对比

氮化硼导热垫片在功率模块场景中的综合优势在于：一层材料同时解决导热和绝缘两个问题，且长期性能稳定。

三、选型的五大关键标准

1. 导热系数：满足高热流密度需求

SiC/GaN模块工作在200 W/cm²以上的热流密度下，要求热界面材料具备足够低的界面热阻。氮化硼导热垫片的导热系数16 W/m·K，在典型安装压力下热阻可控制在<0.5 °C·cm²/W。相较于普通玻纤增强垫片，BN垫片可将结温降低10~15°C，直接提升开关效率和器件寿命。

2. 介电强度：保障高压绝缘安全

对于400V/800V汽车平台或1200V工业驱动，氮化硼导热垫片需在指定厚度下维持>6 kV AC的介电强度，体积电阻率>10¹³ Ω·cm，确保模块基板与接地散热器之间在高电压下不发生局部放电，且无需额外绝缘薄膜。

3. 界面厚度优化：平衡热阻与公差

垫片厚度需在热阻最小化和公差适应之间取得平衡。推荐厚度0.5~2.0mm（取决于间隙公差），压缩率20%~40%（额定夹紧力30~70psi），并需适应Ra 0.8~3.2μm的表面粗糙度。盛恩提供按厚度分级的BN垫片，无需定制模具即可微调。

4. 表面润湿性：消除界面气隙

氮化硼垫片通过硅基体的固有贴合性和BN片状填料的微观形变来实现表面润湿。在中等压力下，界面气隙面积可从干接触的>40% 降至<5%，界面接触热阻随之显著降低。盛恩的配方兼顾了贴合性与尺寸稳定性——足够软以润湿表面，足够硬以抵抗挤压变形。

5. 固化工艺与长期可靠性

预固化垫片的制造固化工艺决定了长期稳定性。1000次热循环（-40°C~150°C）后热阻抗变化<3%；10000次以上功率循环后接触电阻保持稳定；125°C下重量损失<0.1%（无挥发分）。盛恩每批次均经过固化验证，确保材料性能在器件全生命周期内保持稳定。

四、安装最佳实践

表面清洁：用99%以上纯度异丙醇和无尘布彻底清洁模块基板和散热器安装面，去除残留物、氧化层和加工碎屑。清洁后30分钟内完成垫片贴装，减少二次污染。

对准贴装：将BN垫片中心对准芯片贴装区域，垫片应超出芯片边缘1~2mm。对于多芯片模块，可采用覆盖整个基板的单片垫片或逐芯片独立垫片。盛恩提供针对特定模块尺寸的定制模切BN垫片，减少产线对准偏差。

防止空气截留：从一侧边缘开始将散热器降下，使空气从对侧排出；使用扭矩扳手以交叉拧紧方式逐步均匀施加夹紧力；达到目标扭矩后，等待5~10分钟让垫片压缩稳定再上电。盛恩建议采用缓慢、渐进的多步压缩，保持BN垫片界面无气孔——尤其在大型SiC模块中，气孔截留风险最高。

SiC和GaN功率模块正在重新定义功率电子的性能边界，但它们的热管理需求也超越了传统材料的承载能力。氮化硼导热垫片以其高导热、高绝缘、长期稳定的综合优势，为宽禁带功率模块提供了一条兼顾性能与可靠性的散热路径——它的价值在于用一层材料同时解决了导热和绝缘两个问题，且长期性能稳定。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供厚度0.5~5.0mm、导热系数16 W/m·K的氮化硼导热垫片产品，支持模切、背胶和自动化贴装等定制加工。如果您正在为IGBT、SiC/GaN功率模块的散热与绝缘问题而烦恼，欢迎联系盛元科技获取技术资料与测试样品。
