氮化硼导热垫片：为新能源汽车电控系统打造可靠散热方案

随着新能源汽车向高压化、高功率密度和轻量化方向持续演进，电控单元的热管理正从“辅助设计”变为“核心挑战”。IGBT和碳化硅（SiC）功率模块的功率密度持续提升，电控单元结构愈发紧凑，传统的风冷和普通导热界面材料已难以满足日益严苛的散热需求。

在此背景下，氮化硼导热垫片凭借其优异的导热性能、高电绝缘性和长期可靠性，正在成为新能源汽车电控散热方案中的重要选项。

东莞市盛元新材料科技有限公司（品牌：盛恩）在氮化硼导热材料领域拥有成熟的配方设计与规模化生产能力，其氮化硼导热垫片已批量应用于电控单元、车载充电机、DC-DC转换器和动力电池管理系统等高可靠性场景。

一、新能源汽车电控系统的散热挑战

电控单元通常包含功率模块、驱动电路、控制芯片和传感器等多个发热源，其中功率模块（IGBT/SiC）是最大发热源。硅基IGBT和碳化硅MOSFET器件的热流密度可超过150 W/cm²，而传统风冷方案在电控紧凑结构中的有效散热能力受限，容易形成局部热点。

热管理不足带来的后果是多方面的——结温每升高10°C，半导体器件的平均故障间隔时间约缩短50%；热循环加速键合线疲劳、焊料层开裂和绝缘层击穿；高温导致开关损耗增加，系统效率下降，续航里程缩短。

这些挑战在长距离行驶和反复急加速/制动回收工况中尤为突出，因此电控散热必须依托更高效的界面材料来构建低热阻路径。

二、氮化硼导热垫片的核心优势

1. 高效导热，降低结温

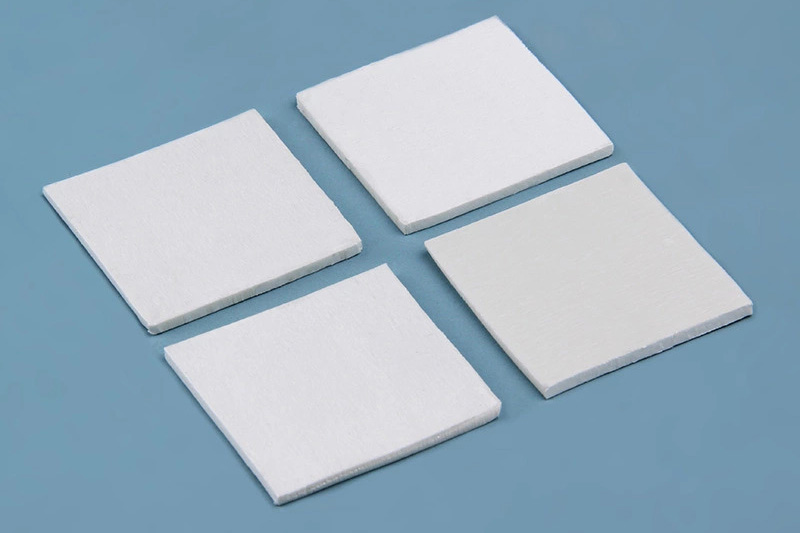

氮化硼导热垫片以六方氮化硼（h-BN） 为导热填料，在聚合物基体中形成连续导热网络，盛恩通过优化颗粒尺寸分布和取向，以最大限度地提高面内垂直导热性 16 W/m·k，在相同的安装压力下，其热阻远低于普通硅胶垫片。

在盛恩的对比测试中，采用氮化硼导热垫片可使IGBT模块的结温降低8~12°C。对于功率模块而言，这8~12°C直接转化为更高的可靠性、更长的使用寿命和更低的热失效风险。

2. 高电绝缘性，保障高压安全

新能源汽车电控系统工作在400V或800V高压架构下，对绝缘材料有苛刻要求。氮化硼导热垫片在高效导热的同时提供可靠的电绝缘：

·介电强度：典型值≥6 kV AC（1mm厚度），满足800V平台安全裕度要求

·体积电阻率：>10¹³ Ω·cm，有效阻断泄漏电流

·即使在-40°C~150°C宽温域和长期热循环后，绝缘性能仍保持稳定

3. 长期可靠，适应车载振动与热循环

新能源汽车行驶中的持续振动和反复热循环，对导热界面材料的耐久性提出了严格要求。

盛元新材料科技实验室：氮化硼导热垫高温老化测试

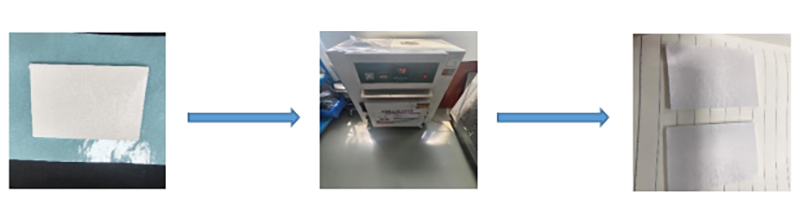

测试方法：将尺寸为 50mm x 40mm x 1.5mm 的样品置于 125℃ 的高温烘箱中老化 1000 小时。测试结束后，测量并记录其热阻。

测试结果：

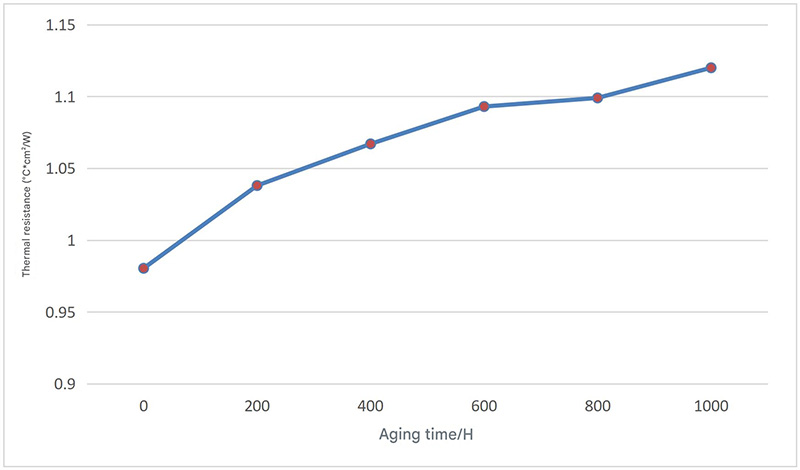

结论：如图所示，氮化硼导热垫在短期老化测试中表现出稳定的热阻性能；1000 小时后，热阻增加了 14.2%，仍在可接受的偏差范围内。

4. 无硅油污染，保护敏感器件

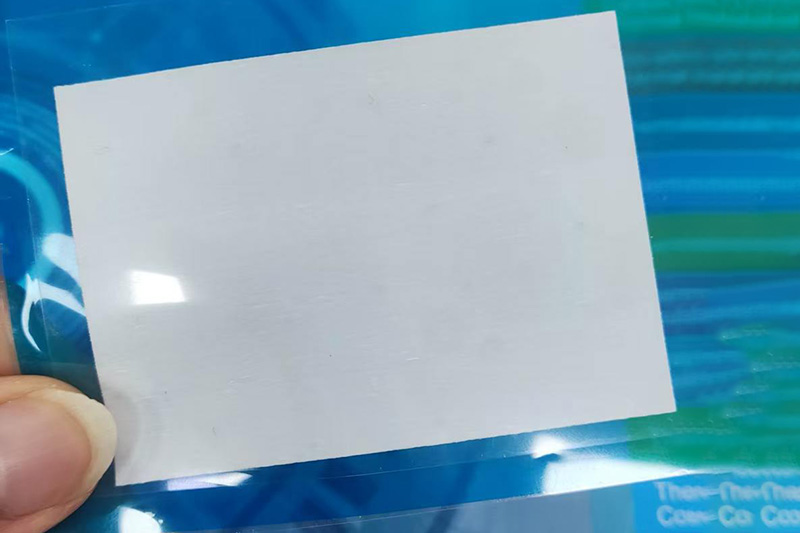

氮化硼垫片为固态片材，不含硅油等挥发性组分，不会污染电控单元内的功率器件引脚、连接器和传感器，保障长期接触可靠性。

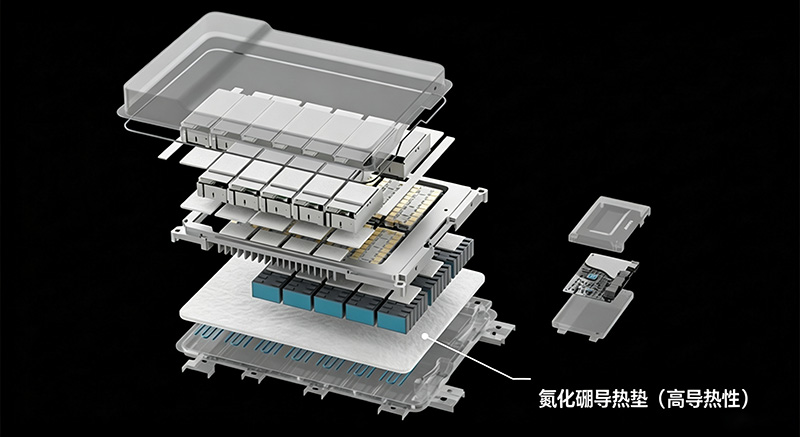

三、应用场景

牵引逆变器：氮化硼垫片置于IGBT/SiC模块基板与液冷板之间，可将结壳热阻降低15~25%，使六个IGBT单元温度分布更均匀。

车载充电机：3.3~22kW AC-DC级需要高压开关器件与冷却面之间的隔离，氮化硼垫片在一层结构中同时提供导热路径和3kV+ 隔离屏障。

DC-DC转换器：高频变压器和同步整流器产生集中热源。可压缩的氮化硼垫片适应元件高度公差，同时将热量扩散至壳体。

电池管理系统：均衡电阻和监测IC在密集PCB上产生热量，氮化硼垫片可防止主动均衡过程中的局部热点。

四、选型建议

如果您正在为新能源汽车电控项目评估氮化硼导热垫片，以下几个参数值得重点关注：

· 热阻抗：目标值<0.5 °C·cm²/W（50psi安装压力）

· 介电强度：400V平台≥3kV AC，800V平台≥6kV AC

· 压缩率：安装压力下的形变宜控制在20%~40%，兼顾界面贴合与应力控制

· 工作温度：需覆盖-40°C~150°C连续工作范围

· 挥发物控制：密封电控腔内质量损失宜<0.1%（125°C）

新能源汽车电控系统正朝着更高电压、更高功率密度和更高集成度的方向演进，标准冷却方案已难以满足日益严苛的散热需求。氮化硼导热垫片以其高效导热、高电绝缘、长期可靠和洁净无污染的综合优势，为电控系统的热管理提供了一条兼顾性能与成本的升级路径。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供厚度0.5~5.0mm、导热系数16 W/m·K的氮化硼导热垫片产品，支持模切、背胶和自动化贴装等定制加工。如果您正在为新能源汽车电控系统的散热与绝缘问题而烦恼，欢迎联系盛元科技获取技术资料与测试样品。
