在高功率电子设备中，热界面材料（TIM）的长期稳定性一直是工程师头痛的问题。尤其是当设备频繁经历高低温循环时，导热膏或普通垫片容易出现一种隐蔽而致命的失效模式——泵出（Pump-Out）。泵出表现为界面材料从芯片与散热器之间的间隙中被逐渐挤出，接触面积减小，热阻上升，最终导致结温超标、设备降频甚至批量返修。

针对这一痛点，自粘性相变导热材料应运而生。它结合了相变材料的低热阻特性和自粘层的固定能力，在反复热循环中保持稳定接触，从根源上抑制泵出。

一、泵出是怎么发生的？

泵出的本质是界面材料在热循环中反复受到剪切力，逐渐从间隙中“流”出来。具体过程如下：

    · 热膨胀与收缩：芯片和散热器的热膨胀系数（CTE）不同，每次升温降温都会在界面产生微米级的相对位移。

    · 材料软化与流动：相变材料或导热膏在高温下黏度下降，容易在压力下侧向流动。

    · 粘附不足：普通材料缺乏足够的初始粘接力，无法抵抗这种周期性剪切，导致边缘干涸、中央变薄。

泵出的后果是渐进式的：一开始温度只高几度，几个月后可能飙升十几度，最终引发设备热保护或损坏。传统导热膏和普通相变垫片在高强度热循环中尤其容易中招。

二、自粘性相变导热材料如何解决泵出？

自粘性相变导热材料在普通相变材料的基础上，引入了自粘层或增强粘附的聚合物基体。它在常温下具有适度的初粘力，可以牢固地贴在芯片或散热器表面；当温度升至相变点（例如45~55℃）时，材料主体软化并填充微米级空隙，但不会像低黏度液体那样四处流淌。降温后，材料恢复固态，同时保持界面贴合。

与普通相变片相比，自粘性材料的关键优势在于：

    · 更强的抗剪切能力：自粘层像“锚点”一样锁住材料位置，即使热循环引起位移应力，也不易被挤出。

    · 更稳定的界面厚度：泵出往往伴随厚度不均。自粘性材料在反复加热冷却后，仍能维持均匀的接触层。

    · 更干净的装配体验：自带粘性意味着在组装过程中不需要额外固定件或夹具，贴附后即可进行后续工序，提高产线效率。

三、材料组成与关键性能

优质的自粘性相变导热材料通常包含以下组分：

    · 相变基体（石蜡或聚合物）：负责在目标温度下软化吸热，降低接触热阻。

    · 导热填料（陶瓷、氮化硼等）：保证导热通道畅通，同时维持电绝缘性。

    · 自粘组分（改性聚合物或压敏胶层）：提供初粘力，抑制泵出。

在性能指标上，工程选型时应重点关注：

盛元科技在材料配方中特别优化了相变点与粘附强度的平衡，确保材料在高温下不会过度软化，同时低温下仍有足够的保持力。

四、安装应用要点：五个步骤确保效果

自粘性相变导热材料的安装并不复杂，但细节决定成败。以下是产线或实验室操作的建议流程。

第一步：表面清洁。使用酒精或专用清洁剂彻底去除芯片和散热器表面的油污、氧化层和颗粒残留。任何污染物都会削弱粘附并增加热阻。

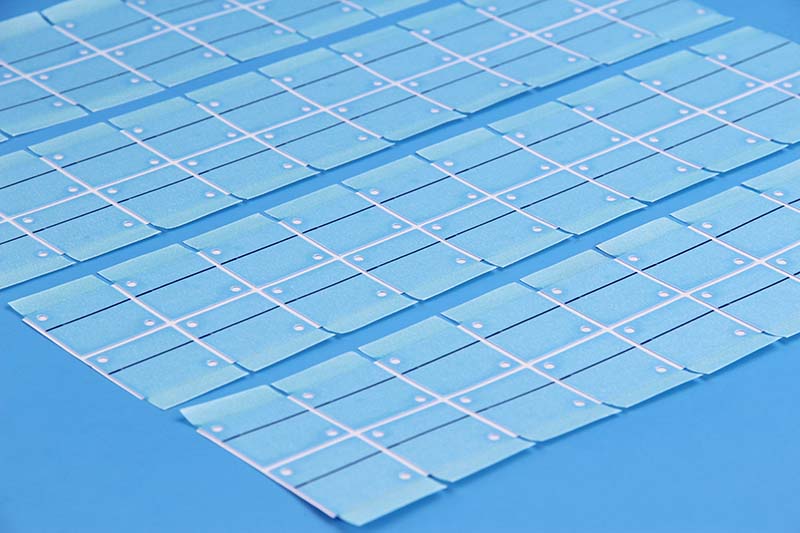

第二步：模切或选型。根据发热元件的实际尺寸，选用模切好的片材或卷料。边缘应整齐，避免过大或过小导致溢胶或覆盖不足。盛元科技提供定制模切服务，可匹配异形元件。

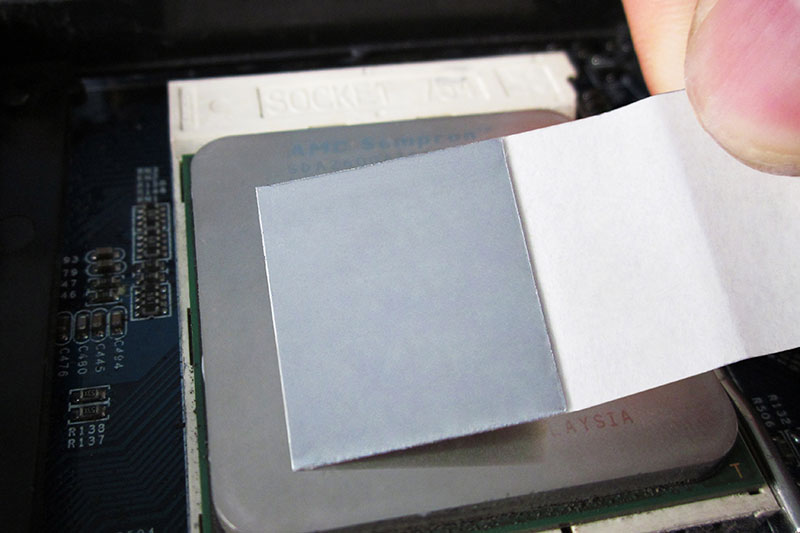

第三步：贴附与压合。撕去离型膜，将自粘性相变材料对准贴附在清洁表面上。轻轻按压使其初粘。注意避免气泡或褶皱。如果需要贴附在散热器侧，同样操作。

第四步：控制界面厚度。装配时通过螺钉或卡扣施加均匀压力（建议50~300kPa），使材料压缩至设计厚度。过厚会增加热阻，过薄可能导致填缝不足。一般压缩后厚度为原始厚度的40%~70%。

第五步：热循环验证。装好后的设备应在实际工作条件下进行至少100次热循环测试（例如从室温升至最高工作温度并冷却），然后复测结温或热阻。优质的自粘性相变材料在热循环后性能应保持稳定，无明显泵出迹象。

五、典型应用场景：高功率LED模块案例

高功率LED灯具是泵出问题的重灾区。因为LED驱动电流变化大、外壳昼夜温差明显，且许多灯具密封结构难以返修。使用普通导热膏或垫片，半年后常出现光衰加剧或色温漂移。

盛元科技为某户外投光灯客户提供了自粘性相变导热材料方案。原设计使用导热膏，在500小时热循环测试后界面热阻上升了35%；更换为自粘性相变片（厚度0.2mm，相变温度50℃），同样条件下热阻变化小于5%，且拆解后未发现材料挤出或干涸。LED结温稳定在85℃以内，整灯寿命预期提升30%以上。

此外，自粘性相变材料还可与热管、均温板等组合使用，形成复合散热路径。其固态贴装特性避免了液体泄漏风险，特别适合对清洁度要求高的光学和医疗设备。

六、选型与采购建议

如果您正在评估自粘性相变导热材料，以下几点可以帮助您避免常见误区：

  · 不要只看导热系数：界面热阻和长期稳定性比单一k值更重要。要求供应商提供热循环前后的热阻变化数据。

  · 确认相变温度匹配：相变点应略高于设备待机或轻载时的界面温度，但不能低于最高环境存储温度（否则运输中可能软化）。

  · 测试泵出风险：可以用高低温冲击箱（-40℃↔125℃，500次）配合热阻测试仪进行验证。

  · 考虑装配工艺：如果是自动化产线，卷料或带离型膜的片材更适合；手工维修场景可选单面带胶的模切件。

东莞市盛元新材料科技有限公司提供从材料选型、模切加工到热测试验证的全流程支持。其自粘性相变导热材料系列已在通信电源、车载OBC、LED照明和服务器CPU等领域批量应用，证明了其在抑制泵出和长期可靠性方面的实际优势。

泵出是热界面材料失效中隐蔽但破坏性极强的一种模式。选择自粘性相变导热材料，相当于在芯片与散热器之间装了一把“锁”——既保证了低热阻，又防止了材料在热循环中流失。对于追求长期免维护、高可靠性的产品，这无疑是比普通导热膏和垫片更专业的选择。

东莞市盛元新材料科技有限公司诚邀新老客户选购我公司产品，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13728841790（刘女士），期待您的来电！本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-2884-1790
