柔性相变导热膜 vs 导热垫片：高密度电子散热的新选择

电子设备越做越强，散热压力也越来越大。CPU、GPU、功率模块的热流密度直线上升，而留给散热方案的空间却一再被压缩。过去很多工程师习惯性地选用传统导热垫片——便宜、方便、电绝缘，但面对如今反复的热冲击和越来越高的功率密度，普通垫片开始显得力不从心。

一种更“聪明”的材料正在进入主流视野：柔性相变导热膜。它既能像垫片一样方便贴装，又能在受热后主动软化、填充微观间隙，大幅降低界面热阻。

一、常规导热垫片

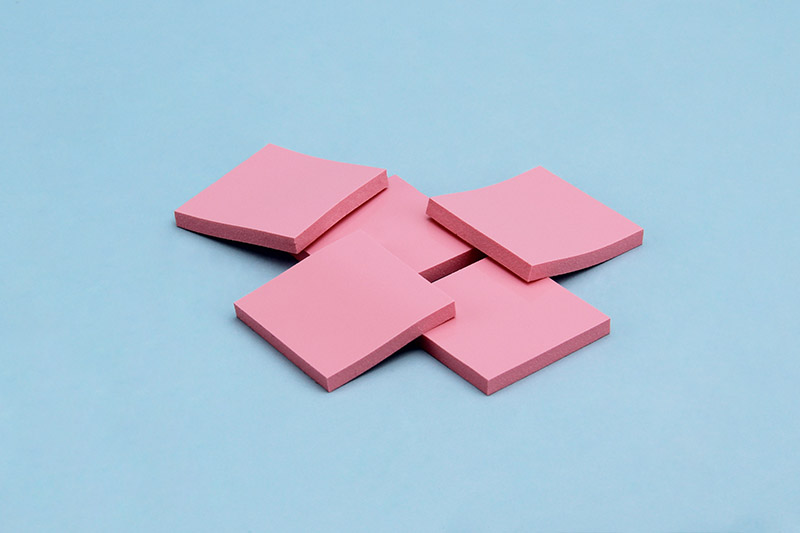

常规导热垫片大多是硅基材料，填充氧化铝、氮化硼或石墨等填料。它的优点很明显：柔软、耐高压、能适应较大的装配公差，产线上贴起来省心。因此在很多中低功率、对成本敏感的消费电子和工控产品中，垫片依然占据主流。

但问题在于，当热流密度超过30~50W、或者设备需要频繁经历高低温循环时，垫片的短板就会暴露出来：

    · 热阻偏高：典型厚度0.5mm以上，压缩后也在0.3mm左右，界面热阻通常0.2~0.5°C·cm²/W，对于高功率芯片来说，这个损耗已经不可忽略。

    · 贴合不够紧密：固体对固体的接触，即使施加压力，仍会留下大量微米级气隙，而这些空气是绝佳的隔热层。

    · 长期老化与泵出风险：反复热胀冷缩后，垫片可能失去弹性，甚至被挤出接触区域，导致导热性能逐年下降。

这也是为什么越来越多的研发团队在高功率密度产品上，开始尝试柔性相变导热膜。

二、柔性相变导热膜

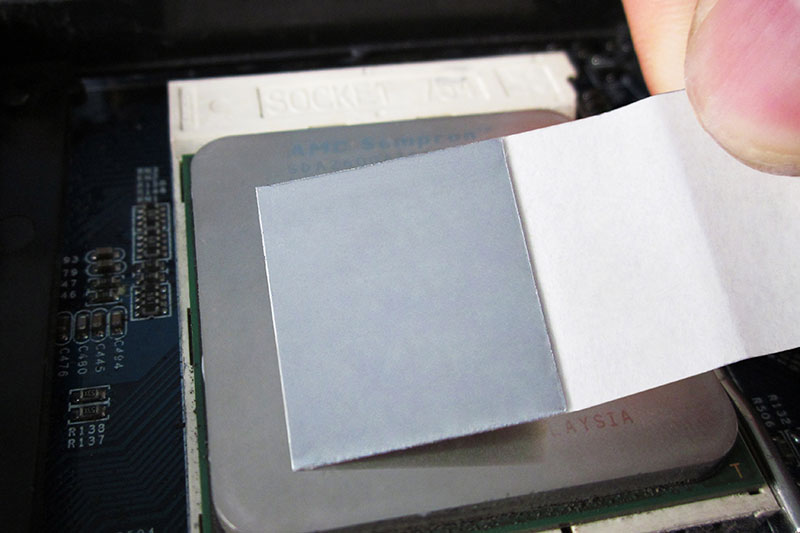

柔性相变导热膜本质上是一种以聚合物为基体、填充高导热填料（如石墨、金属粉末）并嵌入相变材料（PCM）的复合薄膜。它在常温下是固体薄片，便于储存和贴装；当温度上升到设定值（例如45~60℃）时，相变组分软化，整个材料变得像高粘度的膏状物，能够流动并填充到芯片与散热器之间的微小空隙中，从而极大改善接触质量。

1. 更高的导热系数与更均匀的热扩散

通过在基体中添加定向排列的石墨填料或金属粉末，柔性相变导热膜的导热系数可以轻松做到6W/m·K以上，甚至更高。更重要的是，这些高导热填料能够帮助热量在水平方向快速铺开，减少局部热点。

2. 精准的相变温度调校

相变材料通常采用精炼石蜡。通过调整石蜡的分子链长度，可以将软化点精确控制在所需的温度区间。

    · 如果相变温度太低，材料在运输或待机状态下就可能提前软化，造成贴装不便。

    · 如果相变温度太高，等到它开始发挥作用时，芯片可能已经经历了多次热冲击。

3. 出色的柔韧性与贴合能力

柔性相变导热膜中的聚合物基体赋予了它良好的弹性和压缩性。即使散热器表面存在轻微翘曲、或者芯片封装高度不一致，它也能在装配压力下紧密贴合，挤出空气，形成几乎无缝的接触界面。

同时，它带有轻微的初始粘性，在组装过程中不易移位，这对产线自动化贴装非常友好。相比普通垫片容易“移位”或“卷边”，相变膜的操作体验更干净、更稳定。

4. 极低的界面热阻

在相同压力下，柔性相变导热膜熔融后的厚度可以薄至50~120μm，而传统垫片压缩后通常还有300~500μm。厚度降低加上接触改善，使得它的界面热阻可以低至0.06~0.08°C·cm²/W，不到普通垫片的一半甚至三分之一。

对于高性能计算、服务器CPU、GPU这类对温度极其敏感的场景，每降低一度结温都意味着更高的频率稳定性与更长的寿命。

三、与传统垫片的直接对比：数据说话

需要说明的是，虽然相变膜的初始采购成本更高，但因为它能显著降低界面热阻，散热器或风扇的规格可以适当下调，甚至在某些设计中省去更昂贵的散热方案。从整机成本和长期可靠性来看，相变膜往往反而更经济。

四、哪些场景最适合用柔性相变导热膜？

1. 数据中心与服务器

服务器CPU、GPU、AI加速卡几乎全年无休。普通导热膏容易干涸、泵出，垫片热阻偏高，而柔性相变导热膜既能承受数千次热循环而不失效，又能长期保持低热阻。盛元为多家数据中心客户提供的相变膜方案，有效降低了风扇噪音和CPU过热降频的风险。

2. 汽车电子与功率模块

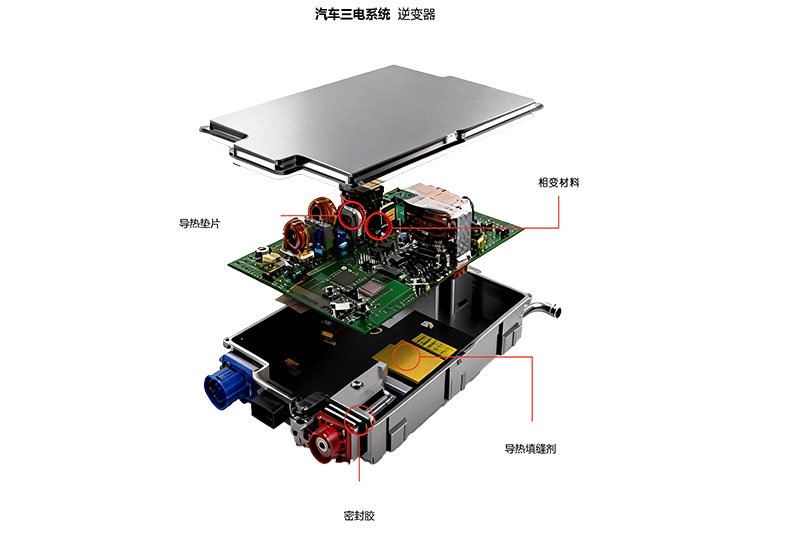

逆变器、车载充电机、IGBT模块不仅发热大，还要面对振动、冷热冲击和长达十年的使用寿命。相变膜的抗泵出能力和宽温工作范围（-40℃~150℃）很好地适应了这种严苛环境。

3. 高功率LED照明

LED灯具内部空间紧凑，芯片密集。柔性相变导热膜可以在较低温度（如45℃）开始软化，及时填充界面间隙，帮助稳定结温，减缓光衰。相比普通垫片，它的热阻更低，尤其适合户外大功率投光灯和舞台照明。

4. 笔记本电脑与移动设备

轻薄本、游戏本、平板电脑对散热厚度极其敏感。相变膜可以做得非常薄（0.1mm以下），同时保持良好的导热性能和可返修性，因此在高性能移动设备中也越来越受欢迎。

五、选型与使用建议

如果您正在评估是否将柔性相变导热膜引入产品，以下几点值得留意：

    · 明确热流密度与允许温升：计算芯片发热功率和结温要求，反推出允许的界面热阻。如果算出来低于0.15°C·cm²/W，普通垫片基本无法满足，可以直接考虑相变膜。

    · 选择合适的相变温度：相变点应略高于设备正常工作时的界面温度，一般在45~60℃之间。过低会导致储存/运输麻烦，过高则失去缓冲作用。

    · 确认装配压力与厚度控制：相变膜需要一定的夹持压力（通常50~300kPa）才能实现最佳接触。设计时要留出足够的压紧空间，并控制好间隙公差。

    · 注意存储与操作：相变膜应存放于阴凉干燥处，避免高温导致提前软化。贴装时建议使用自动化设备或手工轻压，确保初期接触良好。

    · 进行热循环验证：不要只看初始热阻，要做至少500次以上的高低温循环测试，观察导热性能是否衰减。优质的相变膜应该保持稳定。

导热垫片不会消失，它在中等功率、大公差、高绝缘要求的场合依然有它的位置。但当你的产品功率密度越来越高、散热空间越来越小、可靠性要求越来越苛刻时，柔性相变导热膜无疑是更专业的选择。
