低温相变导热片 vs 导热垫片：谁才是高功率电子散热的最优解？

低温相变导热片 vs 导热垫片：谁才是高功率电子散热的最优解？

在电子设备性能不断攀升的今天，散热早已不是“加个风扇、贴块垫片”那么简单。尤其是当设备内部空间越来越紧凑、功率密度越来越高时，热界面材料（TIM）的选择直接决定了产品的长期可靠性与市场口碑。

导热垫片是很多工程师的老朋友——价格透明、装配方便、电绝缘性好，但面对CPU、GPU、功率模块等高频高热场景，它往往显得有些力不从心。而近年来，低温相变导热片作为一种介于固体与液体之间的新型热界面材料，正在被越来越多的一线厂商关注并采用。

一、导热垫片的常见类型

导热垫片看起来简单，但不同填料和基材决定了它们各自适合的工况。

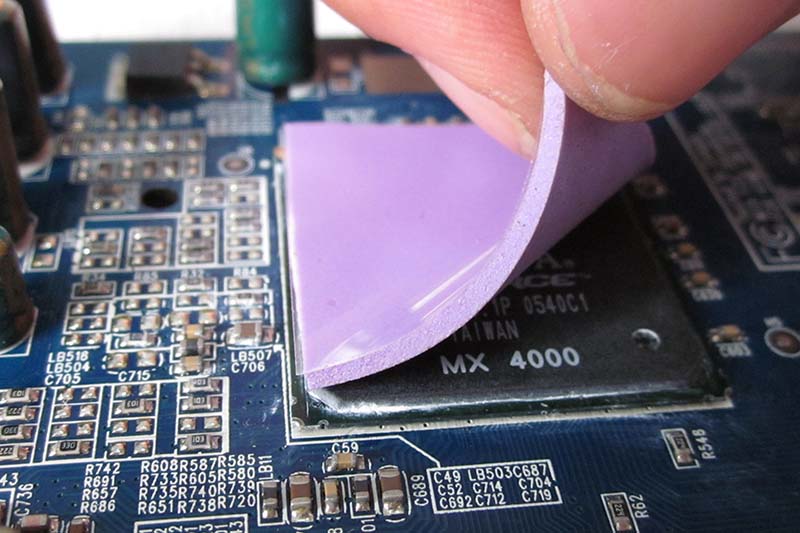

  · 硅基导热垫片：柔软、弹性好、耐高压击穿，非常适合对电绝缘要求高、芯片表面不平整的场景。缺点也很明显——导热系数一般（通常在1~15 W/m·K之间），厚度较厚（0.5mm起步），热阻偏高。

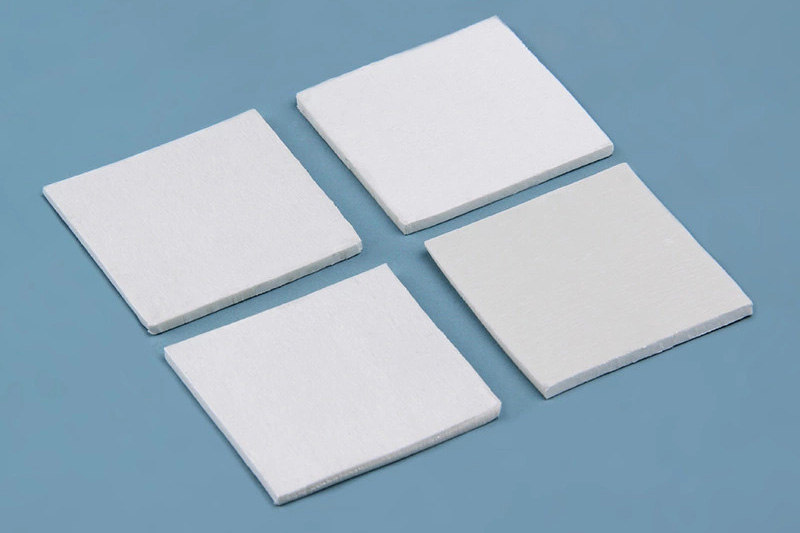

  · 陶瓷填料垫片（如氮化硼、氮化铝）：导热性能更好，同时保持绝缘性，适合汽车ECU、工业控制板等需要兼顾导热与耐压的场合。

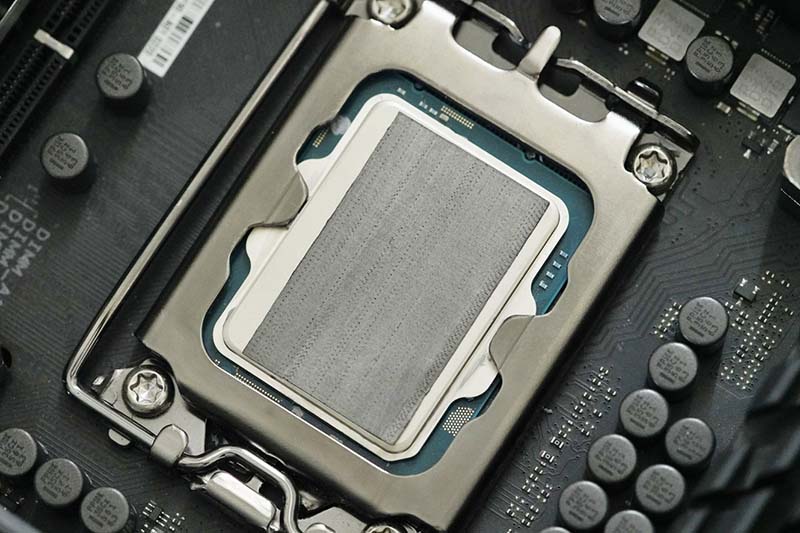

  · 石墨烯垫片：高导热性能，适合智能手机、SSD等空间极度受限的产品，能快速将热量铺开。

  · 间隙填充垫片：卷料或模切件，主要用于桥接大公差装配，保证接触。

这些垫片的共同优点是容错率高、装配快、成本可控，尤其适合对散热要求不是极致苛刻、但对生产节奏和稳定性要求很高的消费电子和工业控制领域。盛元在与客户的合作中也发现，很多产线仍然偏爱垫片，因为它“不容易出错”。

但问题在于：当热流密度超过30~50W、或者设备需要频繁经历高低温循环时，垫片的热阻往往成为瓶颈。这时候，就需要一种更“聪明”的材料——低温相变导热片。

二、低温相变导热片的四大核心优势

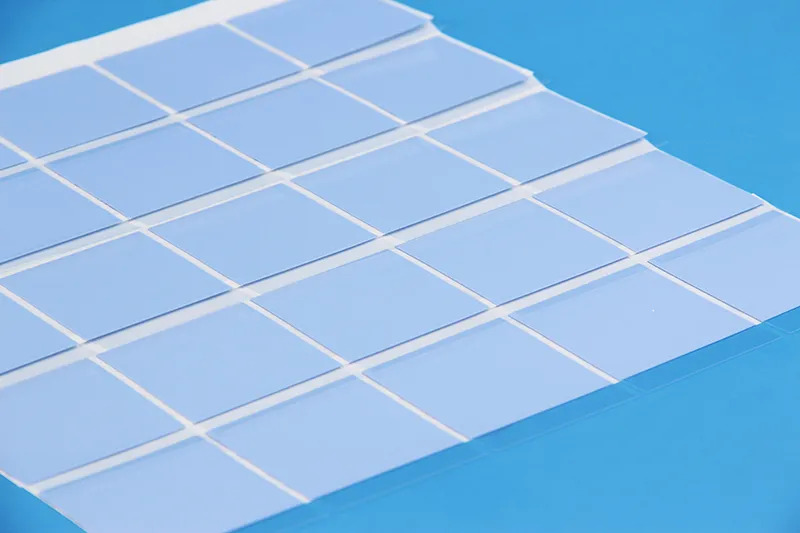

相变导热片的工作原理并不复杂：它在常温下是固体薄片，便于贴装；当温度上升到设定值（比如45~60℃）时，材料软化甚至微流动，像液态导热膏一样填满微米级的空隙，从而大幅降低接触热阻。而一旦温度回落，它又会恢复固态，不易泵出。

基于这一特性，低温相变导热片在以下四个方面明显优于普通导热垫片。

1. 超薄的界面厚度，极低的热阻

普通导热垫片即使压缩后，厚度也通常在0.3mm以上。而相变片在熔融后可以被压至10μm甚至更薄（实验室条件下可低至6~8μm），对应的热阻可以做到0.1°C·cm²/W以下，远优于垫片的0.35甚至更高。

对于CPU、GPU、AI加速芯片这类高密度热源，每降低一度结温都意味着更高的可靠性和更长的寿命。盛元为客户提供的低温相变片方案，常在高性能计算板上取得明显优于垫片的实测效果。

2. 优异的润湿性与附着力

相变片在达到相变温度后会“主动”铺展开来，润湿芯片和散热器表面，排出空气，形成几乎无缝的接触。这种对微观不平整的适应性是刚性垫片难以做到的。

用工程师的话说：它工作的时候像液体，休息的时候像固体。既保证了大面积接触，又不会像导热膏那样随时间干涸或流失。

3. 宽的工作温度范围，适应严苛环境

从汽车电子的冷启动（-40℃）到数据中心满载运行（150℃），低温相变导热片在很宽的温度区间内保持稳定的导热性能。普通垫片在极端低温下可能变硬、接触不良，在长期高温下则可能老化收缩；而相变片经历反复热循环后仍然能恢复形态，这就为车规级和户外设备提供了可靠保障。

4. 优异的循环稳定性与长期可靠性

这是相变片最被低估的一个优点。很多工程师担心“相变材料反复融化凝固会不会失效？”——实际上，优质的低温柔性相变片经过数千次热循环测试后，其热阻和界面接触质量依然稳定。

盛元在电信设备、服务器电源模块中的长期跟踪数据显示，采用低温相变片的方案，三年以上的故障率明显低于使用普通垫片或导热膏的对照组。

三、直接对比：低温相变片 vs. 导热垫片

简单总结：如果追求生产速度和低成本容忍度，垫片仍然是不错的选择；但如果每一度温升都影响产品竞争力，低温相变片才是更专业的答案。

四、典型应用场景：哪里最需要低温相变片？

功率电子与电源模块

IGBT、MOSFET等功率器件在开关过程中会产生尖锐的热脉冲。普通垫片反应慢，容易导致结温瞬时超标。低温相变片在较低温度就开始软化，提前介入，降低接触热阻，同时抗泵出能力强，不会在振动环境下被挤出间隙。盛元为多家逆变器、充电桩厂商提供的相变片方案，有效降低了热失效比例。

LED照明

高功率LED灯具内部空间紧凑，芯片密集排列。如果界面材料激活温度太高，等它软化时，LED可能已经经历了多次热冲击。低温相变片在较低温度（如45℃）开始变化，正好匹配LED的正常工作温度区间，帮助稳定结温，减缓光衰，延长整灯寿命。

数据中心与电信设备

服务器CPU、GPU、AI加速卡几乎7×24小时运行，热管理直接关系到PUE和宕机率。低温相变片能长期保持低热阻，且不会像导热膏那样出现“干裂”或“泵出”，因此越来越多的大型数据中心开始指定相变片作为标准导热界面材料。

五、如何正确选择低温相变导热片？五个步骤

选型不是看一个导热系数就完事。以下五个环节缺一不可。

第一步：评估实际热流密度与允许接触热阻。先算清你的芯片最大发热功率和允许的结温温升，反推所需要的界面热阻。举例：50W的CPU，若允许界面温差5℃，则热阻需低于0.1°C·cm²/W——这已经超出多数垫片的能力范围，必须考虑相变片。

第二步：匹配相变温度点。相变温度应略高于设备正常工作时的界面温度，一般设在45~60℃之间。太低会导致存储和使用中意外融化（污染器件），太高则起不到提前缓冲的效果。盛元提供多个相变温度点的材料供客户实际测试匹配。

第三步：选择材料组成——聚合物基体还是石蜡基。聚合物基体抗泵出能力更强，适合振动多的环境（如车载、工控）；石蜡基润湿性极佳，适合大尺寸芯片或粗糙表面。经验丰富的供应商会给出明确建议。

第四步：确认制造与装配要求。相变片对存储温度有一定要求（避免高温），模切公差、离型膜剥离力、贴片机拾取方式等都会影响量产良率。提前与盛元这样的专业制造商沟通，可以避免后续产线麻烦。

第五步：验证热循环与润湿性。不要只看初始热阻，要拿到500次甚至1000次热循环后的数据。优秀的低温相变片应该保持性能不衰减。此外，可以在实际装配后拆开观察相变材料是否均匀铺展——没有气孔、没有干区才是合格。

热界面材料的选择，本质上是在热性能、可靠性、可制造性和成本之间做平衡。导热垫片依然会在很多场景中发挥作用，但当你的产品面临更高的功率密度、更严苛的环境要求和更长的保修承诺时，低温相变导热片显然是一个更专业、更长远的选项。
