导热绝缘片与导热膏对比：关键差异

导热绝缘片与导热膏对比：关键差异

在电子产品的热管理设计中，有一个问题经常让工程师和采购人员犯难：芯片和散热器之间，到底该用导热绝缘片，还是导热硅脂？

这两种材料都属于热界面材料（TIM），但它们的性格截然不同。硅脂追求极致的导热效率，是高性能玩家眼中的“散热神器”；而导热绝缘片则更像一个稳重的工程派，虽然导热系数略低，但胜在安装简单、绝缘可靠、长期稳定。

没有绝对的好坏，只有适不适合。本文将从导热性能、电气安全、安装工艺、长期可靠性等多个维度，帮你理清这两种材料的真实差异，找到最适合你项目的那一个。

一、先认识五种常见的热界面材料

在深入对比之前，有必要先了解市面上主流的热界面材料类型。除了我们重点讨论的导热硅脂和导热绝缘片，还有几种特殊材料在特定场景下也很有价值。

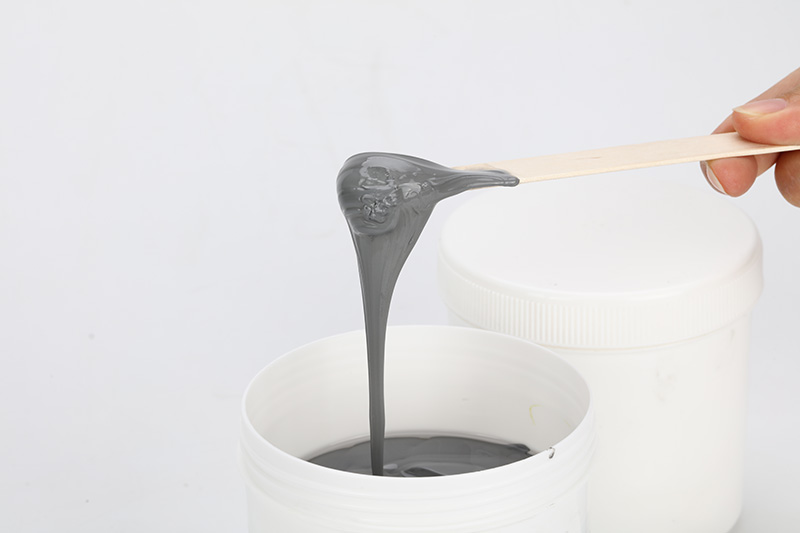

导热硅脂是最常见的一种，呈膏状，由基油和导热填料混合而成。它的优势在于能够填充微小的表面凹凸，形成极薄的热传导层，热阻非常低。缺点是需要精确涂布，长期使用后可能出现泵出或干涸。

导热绝缘片通常是预成型的柔性片材，由聚合物基体和陶瓷填料复合而成。它自带绝缘性能，安装时只需撕膜、贴放、压紧，没有 m复杂的涂布过程。厚度从0.3毫米到5毫米不等，适应不同间隙。

相变材料在室温下是固体，便于安装；当温度升高到相变点后软化，像硅脂一样填充微间隙。它结合了片材的易用性和硅脂的低热阻特性，适合自动化生产线。

液态金属导热系数极高（可达30-70 W/m·K），但具有导电性和腐蚀性，使用时有短路风险，且对铝质散热器不兼容，通常只用于高端DIY或特殊工业场景。

导热粘接剂既能导热又能固定元件，常用于LED模组或功率器件，但固化后难以拆卸，不适合需要维护的场合。

二、四大核心差异，看懂谁更适合你

1. 导热性能：硅脂略胜一筹，但差距没有想象中大

在纯粹的导热能力上，优质导热硅脂的导热系数可以达到8-12 W/m·K，甚至更高。而普通导热绝缘片通常在3-6 W/m·K，高性能的陶瓷填充片也能达到7-8 W/m·K。

但导热系数并不是全部。实际应用中，热阻（包括接触热阻和材料本身热阻）才是关键。硅脂的优势在于它能形成极薄的界面层（通常小于0.1毫米），并且能够浸润微观表面，大幅降低接触热阻。在150W的CPU负载下，优质硅脂比普通导热片的峰值温度可以低4-8°C。

然而，对于大多数中等功率的器件（如50W以下的电源模块、LED驱动、工业控制板），这个温差并不足以成为决定性因素。而且，如果散热器表面平整度一般，硅脂的薄层优势反而会被厚涂或气泡抵消。

2. 电气绝缘：导热片天生优势，硅脂需额外小心

这是两者最本质的差异之一。

导热绝缘片的基体（如硅胶、聚氨酯）和填料（如氧化铝、氮化硼）都是电绝缘材料，因此整片材料具有很高的介电强度，通常可达6-20 kV/mm。这意味着它可以直接放在芯片和散热器之间，无需额外绝缘层，即使散热器接地也不会短路。

而导热硅脂的主要功能是导热，其电气绝缘性能参差不齐。虽然大部分硅脂的电阻率较高，但无法保证在高电压下（如几百伏以上）的绝对安全。在电源模块、逆变器、车载电子等高压应用中，如果使用硅脂，通常还需要额外增加绝缘垫片或陶瓷片，这反而增加了装配复杂度和热阻。

3. 安装与返修：导热片省心省力，硅脂考验手艺

在批量生产中，安装效率直接影响到产线成本和良率。

导热绝缘片以预切好的片材或卷料形式供应，工人只需撕去离型膜，对准位置贴放，再安装散热器即可。整个过程干净、快速、一致性好，几乎没有操作技巧要求。返修时，导热片可以整片撕除，残留极少，易于清理。

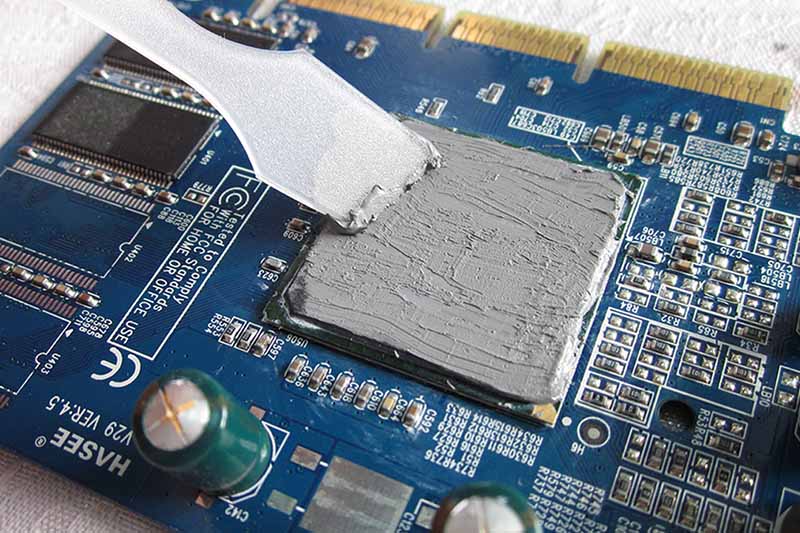

导热硅脂则需要精确控制涂布量——太多会溢出污染电路，太少则覆盖不全。常用的涂布方式包括手动点涂、钢网印刷或自动点胶机。无论哪种方式，都需要严格控制工艺参数，并且硅脂在长期使用后可能干涸或泵出，导致性能下降，返修时清理也比较麻烦。

4. 长期可靠性：导热片更稳定，硅脂易老化

电子产品通常需要数年甚至十年的使用寿命，热界面材料的长期稳定性至关重要。

导热绝缘片是固态弹性体，不会流动、不会挥发、不会泵出。在热循环（如-40°C到125°C）和机械振动下，它能够保持厚度不变、接触压力稳定，性能衰减很小。许多导热片供应商会提供125°C、1000小时老化测试数据，确保性能保持率在90%以上。

导热硅脂则面临几个常见问题：一是泵出效应——反复的热胀冷缩会推动硅脂逐渐从间隙中挤出，导致界面出现空洞，热阻上升；二是干涸——低分子硅油在高温下挥发或流失，留下干硬的填料粉末，丧失导热能力；三是污染——部分硅脂中的硅油迁移到周围元件上，可能引起触点接触不良或光学镜头模糊。

三、特殊场景：液态金属和相变材料怎么选？

对于极高性能要求的场合（如300W以上的服务器CPU或液冷系统），液态金属可以将导热系数推到30-70 W/m·K，但代价是导电、腐蚀、安装风险高，需要专业操作。

相变材料则是一个不错的折中方案。它在室温下是固体片材，便于自动化安装；温度升高后软化，像硅脂一样填充微间隙，热阻接近硅脂水平。而且没有泵出问题，适合大批量生产。缺点是价格较高，且不可重复使用。

如果你的项目既有大批量生产需求，又希望性能接近硅脂，相变材料值得考虑。

四、实战建议：从项目需求出发

最后，给出几条简洁的选型建议：

1. 如果你设计的是CPU/GPU散热器、游戏主机、工作站 → 优选导热硅脂，追求最低热阻。

2. 如果你设计的是电源模块、逆变器、车载OBC → 必须考虑电气绝缘，选导热绝缘片，或者硅脂+陶瓷片组合（但后者更复杂）。

3. 如果你设计的是LED照明、工控板、通信设备 → 导热片更合适，因为装配简单、长期可靠，且散热需求适中。

4. 如果你的产线是高速自动化、需要低返修率 → 导热片或相变材料是更好的选择，避免涂布工艺的波动。

5.如果你需要兼顾导热和粘接固定 → 选用导热粘接剂，但注意返修困难。

在导热绝缘片和导热硅脂之间做选择，本质上是在极致散热性能和工程便利性、电气安全性之间寻找平衡。没有万能的神器，只有最适合你项目约束的方案。

建议在选型初期，明确以下几个问题：工作电压是否高于安全阈值？产品是否需要长期连续运行？产线是否具备高精度涂布能力？散热器的表面平整度如何？回答清楚这些问题，你就能轻松做出判断。

东莞市盛元新材料科技有限公司诚邀新老客户选购我公司产品，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13728841790（刘女士），期待您的来电！本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-2884-1790
