在电子产品的热管理设计中，导热绝缘片是一个看似不起眼却至关重要的角色。而其中最容易让人纠结的参数，莫过于厚度。

厚度选得不对，问题往往不会立刻暴露，而是随着设备长期运行慢慢显现——要么是热量排不出去导致芯片老化加速，要么是绝缘强度不足埋下击穿隐患。更麻烦的是，厚度还会影响装配间隙、减振效果、阻燃等级等多个维度。因此，理解厚度背后的工程逻辑，是选对材料的第一步。

一、为什么厚度如此关键？

导热绝缘片的核心功能可以概括为两句话：把热量导出去，把电流隔开来。而厚度，恰恰是这两者之间的平衡点。

当厚度偏薄时，热阻减小，热量更容易通过，但介电强度随之下降，材料抵抗电压击穿的能力减弱。同时，过薄的片材在装配中更容易撕裂，边缘处的绝缘性能也可能打折扣。

当厚度偏厚时，绝缘性能和机械强度都会提升，但热阻增大，热量排出变慢，芯片温度升高，长期使用可能加速器件老化。

理想的厚度，是在“导热效率”和“电气安全”之间找到一个工程上的最佳妥协点。这需要结合热源功率、工作电压、装配空间、振动条件等多个参数综合判断。

二、影响厚度选择的四个核心因素

1. 材料本身的导热系数与耐温能力

不同材料体系的导热系数差异很大。同样是1毫米厚度，导热系数为3 W/m·K的材料和6 W/m·K的材料，传热能力相差一倍。

高导热材料（如氮化硼填充、石墨复合）允许使用稍厚的规格，依然保持良好的散热表现。而普通导热材料（如氧化铝填充）如果导热系数偏低，厚度就必须控制得更薄，否则热阻会过大。

此外，材料的耐温等级也限制着厚度选择。在高温环境下，某些聚合物基体可能软化，厚度稳定性下降，此时需要选用耐温更高的材料，或适当增加厚度以保证结构完整。

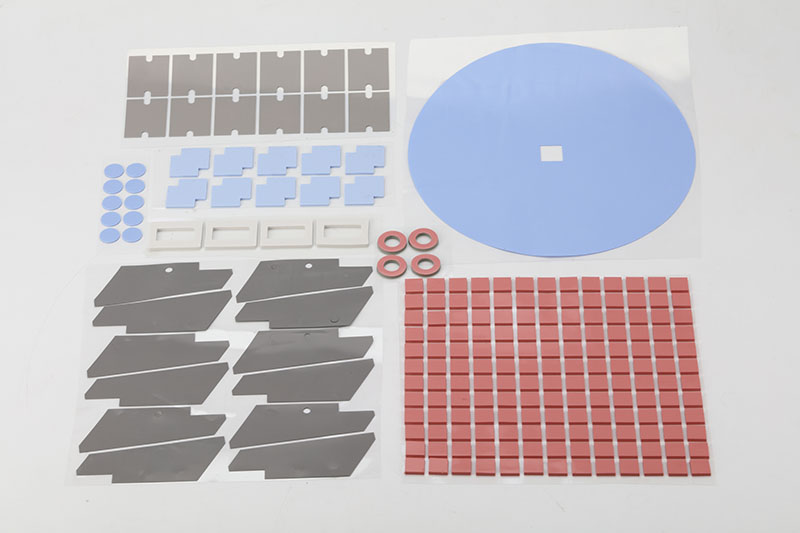

2. 厚度均匀性与加工精度

厚度不是“平均值合格”就行，而是要处处一致。如果一片导热绝缘片存在局部偏薄或偏厚，那么薄的地方可能成为击穿薄弱点，厚的地方则成为热阻瓶颈。

优质的供应商能够将厚度公差控制在±0.03毫米以内，而普通产品可能达到±0.1毫米。在大面积贴合时，这种差异会被放大，影响整个界面的接触均匀性。

分切精度同样重要。模切或激光切割可以保证边缘整齐、无毛刺，减少应力集中。边缘质量差的片材，在高压环境下更容易发生放电。

3. 应用场景：减振、间隙填充与元件间距

不同的设备对厚度有着截然不同的需求：

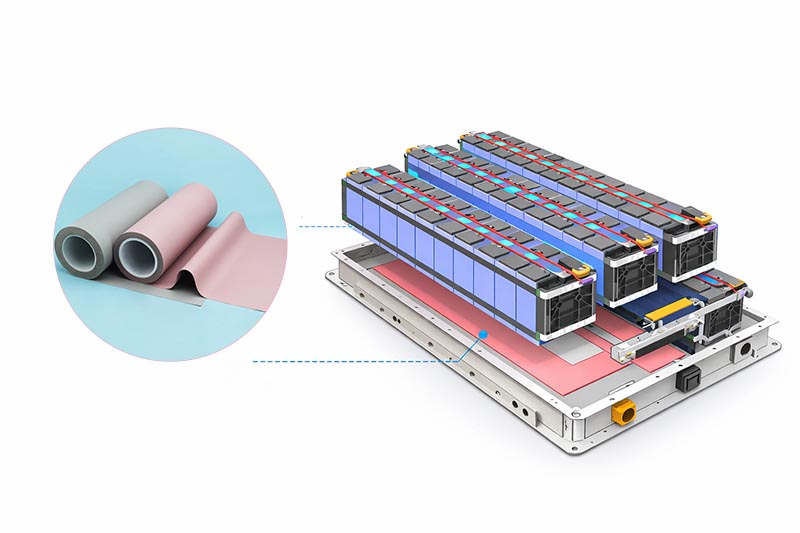

· 在高振动环境中（如车载电子、工业控制），稍厚的片材（1.5毫米以上）具有更好的减振效果，能够吸收机械冲击，保护焊点和芯片。

· 在紧凑空间中（如智能手机、可穿戴设备），厚度必须控制在0.5毫米甚至0.3毫米以下，否则无法装入超薄外壳。

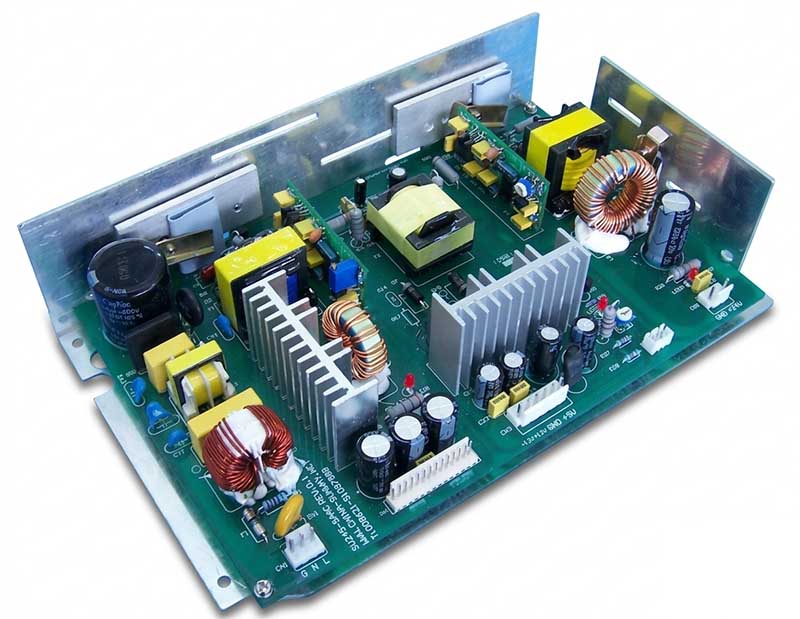

· 当需要填充较大间隙时（如电源模块与散热器之间的空隙），较厚的片材（2毫米以上）才能保证接触压力均匀，避免局部悬空。

4. 安全认证对厚度的隐含要求

UL认证不仅测试材料的阻燃等级，还要求在特定厚度下保持阻燃性能。有些材料在1毫米厚度时能达到V-0等级，但减薄到0.5毫米后可能降为V-1。因此，选型时必须确认目标厚度下的认证状态。

此外，RoHS、REACH等环保合规虽然不直接限制厚度，但会限制某些阻燃剂的使用，间接影响材料配方和厚度设计。

三、三步计算法：科学确定厚度范围

理论再多，不如一个可操作的计算流程。以下三步可以帮助工程师快速锁定合理的厚度区间。

第一步：根据热流量估算最小厚度

已知芯片发热功率（P，单位W）、允许的温升（ΔT，单位°C）、接触面积（A，单位m²），以及材料的导热系数（λ，单位W/m·K），热阻公式为：

R = ΔT / P

而热阻又与厚度（d）相关：R = d / (λ × A)

合并可得：d = (ΔT × λ × A) / P

这个公式给出了在给定发热功率和温升限制下，材料需要的最小厚度。需要注意的是，这只是导热方向的约束，实际选型还要考虑绝缘和机械要求。

第二步：根据工作电压校核介电强度

介电强度（单位kV/mm）表示每毫米厚度能承受多少千伏电压。一般要求：

最小厚度 ≥ 工作电压 / 介电强度 × 安全系数

安全系数通常取1.5到2。例如，工作电压为1000V，材料介电强度为10 kV/mm，安全系数取2，那么最小厚度 = 1000 / 10000 × 2 = 0.2毫米。如果材料介电强度只有5 kV/mm，厚度则需要翻倍到0.4毫米。

第三步：考虑制造公差与装配余量

计算出的理论厚度，在实际生产中还要加上公差缓冲。比如计算需要0.5毫米，但供应商的厚度公差为±0.05毫米，那么设计值建议取0.55毫米，确保最薄处仍能满足要求。

同时，装配时的压缩量也会改变实际厚度。如果片材在安装中被压缩20%，那么原始厚度需要更大。一般建议在设计时预留10%到30%的压缩余量。

四、不同场景下的厚度参考

以上为经验范围，具体选型应结合实测数据和供应商提供的技术资料。

五、容易被忽略的三个工程细节

1. 厚度 ≠ 压缩后厚度

很多导热片在使用中会被压缩，实际厚度小于标称值。压缩后的热阻和绝缘性能会发生变化。建议向供应商索取压缩应力-应变曲线以及不同压缩率下的导热数据，以模拟真实工况。

2. 边缘效应

冲切或模切后的边缘可能存在微小裂纹或毛刺，这些部位的介电强度会明显下降。对于高压应用，建议采用圆角设计或增加边缘倒角，避免尖端放电。

3. 老化后的厚度稳定性

长期高温老化可能导致材料收缩或软化，厚度逐渐减小。应要求供应商提供高温老化后的厚度保持率测试数据，通常要求125°C、1000小时后厚度变化小于5%。

导热绝缘片的厚度，看似只是一个数字，实则是热管理、电气安全、机械可靠性的交汇点。选薄了，可能击穿；选厚了，可能积热。只有基于实际工况，通过热流计算、电压校核、公差分析，才能找到那个“刚刚好”的厚度。
