在在电子产品的装配线上，有一类操作看似简单，却最容易出问题——贴导热材料。

工人要把一片软软的材料，准确地放在芯片和散热器之间。位置偏了要重贴，起泡了要返工，撕保护膜时材料变形了只能报废。如果材料本身不带背胶，还得额外涂胶、等待固化，工序又多了一道。

这些“小麻烦”累积起来，就是产线效率的损耗、良率的波动、成本的上升。

而有一种材料设计，正是为了把这些“小麻烦”降到最低——背胶导热绝缘垫。它把导热、绝缘、粘接三个功能集成在一片材料里，撕膜、贴装、压实，三步完成。对于批量生产来说，这种“省心”本身就是价值。

可背胶导热绝缘垫的核心三个功能

背胶导热绝缘垫的结构并不复杂，但它把三个关键功能融合在了一起。

导热是它的首要任务。材料内部由聚合物基体和陶瓷填料复合而成，基体提供柔韧性和绝缘性，填料则构建导热网络。热量从芯片出发，沿着填料颗粒形成的通路快速传导到散热器，避免局部过热。

绝缘是它的安全保障。与石墨、金属等导热材料不同，背胶导热绝缘垫的基体和填料都是电绝缘材料。即使在高电压环境下，它也能可靠地隔离电路，防止漏电流和击穿风险。

背胶是它的“安装加速器”。材料自带粘合层，贴装时只需撕下保护膜，对准位置压合即可。无需额外涂胶，无需等待固化，没有胶水溢出的烦恼。背胶的粘附力经过精确设计——既要保证长期使用中不脱落，又要允许返工时相对干净地移除。

这三者的结合，让背胶导热绝缘垫成为批量生产场景下非常实用的选择。

硅胶背胶 vs 丙烯酸背胶：怎么选？

背胶的选择，直接关系到材料在长期使用中的可靠性。目前主流的背胶体系有两种：硅胶系和丙烯酸系。

硅胶背胶的优势在于耐温性能。它可以在高达200°C的环境中长期稳定工作，且在反复热循环中保持粘附力不衰减。这对于逆变器、快充模块、汽车电子等高功率场景尤为重要。硅胶的柔韧性也更好，能够适应热膨胀带来的尺寸变化，减少界面应力。

丙烯酸背胶的优势在于成本和初粘力。它的工作温度范围通常在120°C到150°C之间，足以覆盖大多数消费电子和工业控制场景。丙烯酸的初始剥离强度更高，贴装后能够快速定位，适合自动化产线的高速装配。

选择哪种背胶，取决于具体的应用场景：

高功率、高温、长期运行 → 硅胶背胶

中低功率、消费电子、成本敏感 → 丙烯酸背胶

成熟的供应商通常两种体系都能提供，并根据客户的实际需求进行推荐和优化。

四步安装法：让背胶材料“贴”得稳

背胶导热绝缘垫虽然安装简单，但细节决定成败。以下四个步骤，可以让贴装效果更加可靠。

第一步：表面处理。背胶的粘附效果，很大程度上取决于被贴表面的状态。贴装前，需要用异丙醇等清洁剂去除芯片和散热器表面的油污、灰尘、氧化层。如果表面有残留的助焊剂或防锈油，背胶的粘附力会大打折扣。同时要检查表面的平整度。如果芯片表面有凸起的焊点或毛刺，需要先处理平整，否则背胶无法充分贴合，会留下空气间隙，影响导热效果。

第二步：定位对齐。背胶导热绝缘垫的贴装位置，需要精确对齐热源中心。如果偏位，部分芯片区域可能得不到有效覆盖，形成局部热点。对于异形垫片，建议先进行“干试”——不撕背胶保护膜，将垫片放在预定位置，确认尺寸是否匹配、避让孔是否对位。确认无误后，再撕膜贴装。

撕膜时要注意：缓慢、均匀地撕下保护膜，避免一次性猛拉导致垫片拉伸变形。对于大尺寸垫片，可以边撕边贴，减少气泡产生。

第三步：均匀施压。贴装后，需要对垫片施加均匀的压力，确保背胶充分浸润被贴表面，同时排出空气间隙。压力的控制很重要。压力不足，背胶无法充分接触，粘附力不够；压力过大，可能将垫片压得太薄，影响厚度方向的导热性能，甚至损伤芯片。

对于大面积散热器，建议采用对角线顺序逐步拧紧螺丝，确保压力分布均匀。对于自动化产线，可以使用压力控制的贴装设备，精确控制压合力和时间。

第四步：固化与验证。背胶的最终粘附力需要在一定的固化时间后才能达到。虽然贴装后已经可以继续装配，但建议在完全固化前避免剧烈振动或受力。

安装完成后，需要进行性能验证。可以通过热成像仪观察温度分布，确认没有异常热点；也可以通过热电偶测量芯片结温，与设计值对比。对于大批量生产，建议建立抽检机制，定期验证贴装质量。

批量采购的成本考量

当背胶导热绝缘垫进入批量采购阶段，成本就不再只是单价的问题，而是需要从多个维度综合评估。

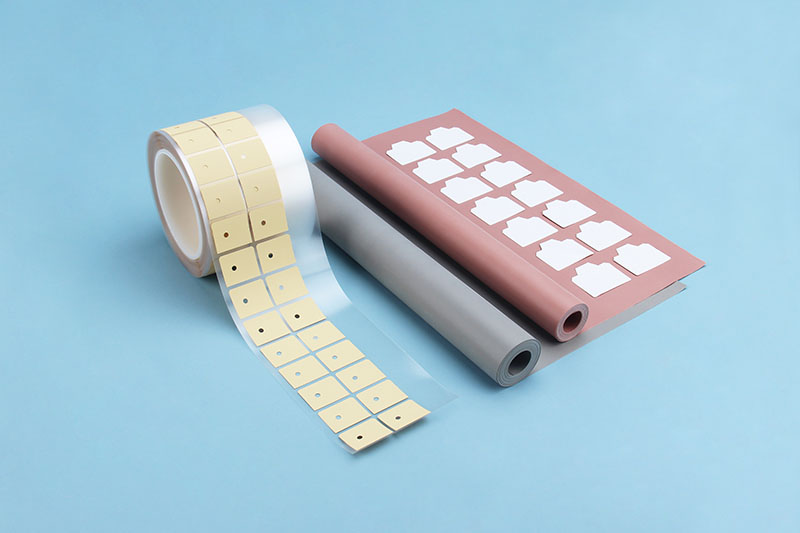

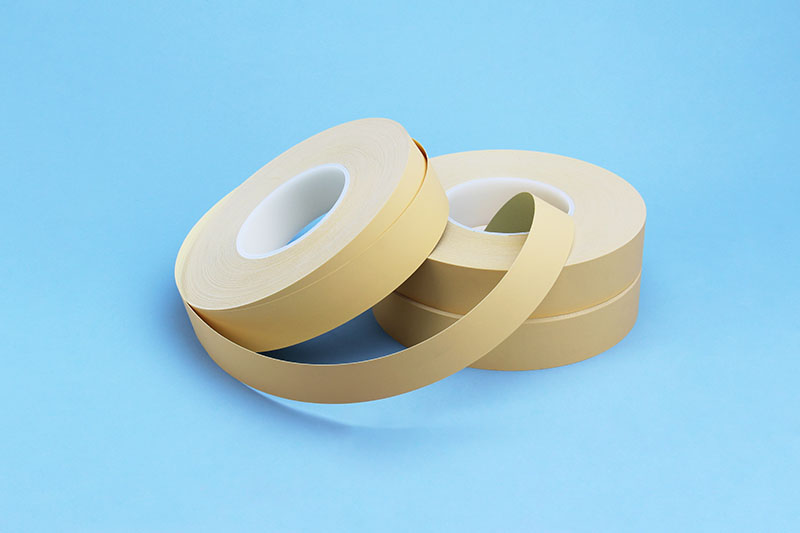

材料形态直接影响成本和效率。预切片适合小批量、手工装配，但材料利用率较低；卷料适合自动化生产线，可以减少换料频率和物料浪费；模切件虽然需要前期模具投入，但在大批量下，单片成本可以做到最低，且尺寸精度最高。

填料配比也会影响成本。导热系数要求越高，所需的陶瓷填料比例越大，材料成本相应上升。在选型时，需要评估导热性能的“边际收益”——从3.0提升到4.0 W/m·K，成本可能增加不少，但实际散热效果的提升是否值得这个投入？这需要结合具体的热仿真和测试来判断。

采购规模是影响价格的另一个关键因素。对于大批量项目，可以考虑与供应商签订长期协议，锁定年度用量和价格，争取更优的单价和优先供应权。同时，将多个产品线的需求合并采购，也有助于提升议价能力。

常见问题速览

问：背胶导热绝缘垫和普通导热垫片有什么区别？

普通导热垫片通常不带背胶，需要额外使用导热硅脂或机械固定来保持接触。背胶导热绝缘垫自带粘合层，贴装后即可固定，无需额外的固定结构，装配更简单、更可靠。

问：背胶会不会影响导热效果？

背胶层本身也有一定的导热能力，设计合理的背胶导热绝缘垫，背胶层的热阻被控制在很低的水平，对整个导热路径的影响可以忽略不计。更重要的是，背胶带来的紧密贴合，减少了空气间隙，反而改善了整体导热效果。

问：背胶导热绝缘垫可以返工吗？

可以。设计良好的背胶能够在适当的温度和力度下相对干净地移除。但需要注意的是，移除后的垫片不建议重复使用，因为背胶的粘附力已经下降。返工时，应清理残留胶迹，重新贴装新的垫片。

问：如何判断背胶的粘附力是否足够？

可以通过剥离强度测试来量化评估。标准的测试方法是将贴装好的样品按一定角度和速度剥离，记录剥离力。同时，热循环老化后的剥离强度保留率，也是评估长期可靠性的重要指标。成熟的供应商会提供这些测试数据作为参考。

背胶导热绝缘垫的价值，不在于它有多“高科技”，而在于它让“热管理”这件事变得更简单、更可靠。在电子产品越来越紧凑、生产节奏越来越快的今天，这种“省心”的设计思路，本身就是一种工程智慧。选对了背胶导热绝缘垫，不仅是在控制温度，更是在为整条产线减负、为产品可靠性加分。
