如何有效利用碳纤维导热垫实现高功率 LED 散热

高功率LED散热新选择：碳纤维导热垫片的应用与实践

高功率LED正在照亮城市的每一个角落——从路灯、体育场照明到汽车大灯和工业厂房。然而，亮度越高，发热越猛。如果热量不能及时导出，LED芯片的结温会迅速上升，导致光通量下降、色温漂移，甚至永久性光衰。

传统的散热方案，如铝基板或导热硅脂，各有局限：铝材沉重且需要额外绝缘层，硅脂长期使用后容易干涸或泵出。而碳纤维导热垫片，凭借其高导热、轻量化、电绝缘和耐振动等综合优势，正成为高功率LED热管理领域的理想选择。

高功率LED为什么容易过热？

LED是一种电光转换器件，但并非所有电能都转化为光——相当一部分变成了热。当LED芯片在高电流下工作时，结温迅速攀升。而高温会带来一系列连锁反应：

• 光效下降：结温每升高10°C，LED的光通量可能降低3%-5%。

• 色温漂移：蓝光芯片与荧光粉的配合受到温度影响，导致色温不稳定。

• 寿命缩短：LED的寿命与其工作温度密切相关。结温从85°C升到105°C，理论寿命可能缩短一半以上。

更麻烦的是，热量会在LED模组内部积聚，形成局部热点。热点处焊点老化加速，基板变形，甚至引发死灯。因此，高效的热管理是高功率LED设计中的核心课题。

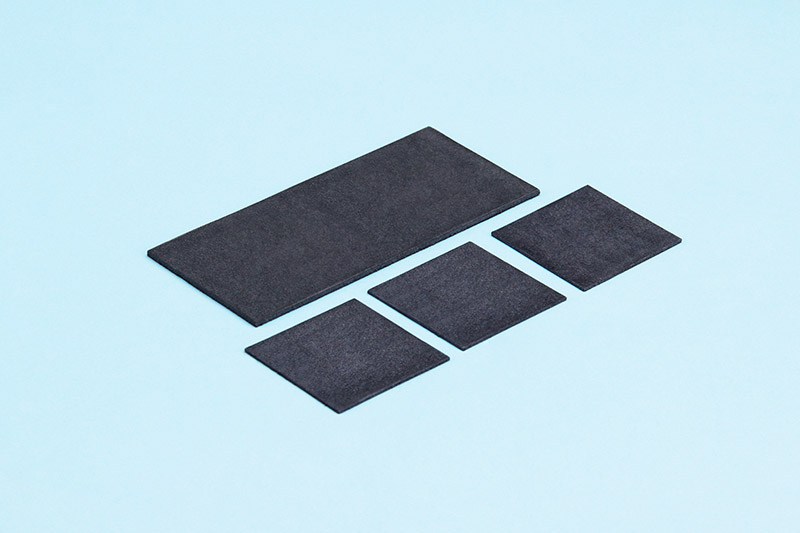

碳纤维导热垫片的核心优势

碳纤维导热垫片是一种以碳纤维为导热骨架、聚合物为基体的复合材料。它与传统散热材料相比，有以下几个突出特点：

高导热系数与低热阻。碳纤维沿轴向的导热系数极高（可达500-1000 W/m·K），通过定向排布，碳纤维导热垫片的面内导热系数可达8-15 W/m·K（视碳纤维含量和配方而定），远高于普通导热硅脂（3-8 W/m·K）。更重要的是，其热阻极低，实测总热阻可低至0.2-0.3 °C·cm²/W，能有效将LED芯片产生的热量快速横向扩散到整个散热基板。

轻量化与柔韧性。与铝基板或铜基板相比，碳纤维垫片的密度仅为1.6 g/cm³左右，远低于铝的2.7 g/cm³。在大面积照明模组中，这可以显著减轻整灯重量，降低对支架的负载。同时，碳纤维垫片具有一定的柔韧性，可以贴合不平整的安装表面，填充微小间隙，确保充分接触。

电绝缘性。碳纤维本身导电，但通过树脂充分包裹和合理的配方设计，碳纤维导热垫片可以实现良好的电绝缘性能。其介电强度通常可达数kV/mm，能够有效防止LED模组与散热器之间发生短路，无需额外增加绝缘层。

长期可靠性。在汽车照明、路灯等振动环境中，导热硅脂容易发生泵出或干涸，而碳纤维垫片是固态弹性体，不会流动、不会挥发。其碳纤维网络结构使其抗撕裂、抗压缩永久变形，能够经受长期热循环和机械冲击而不失效。

高功率LED散热中的碳纤维导热垫安装使用四步法

正确的安装是发挥碳纤维垫片性能的前提。以下是标准操作流程：

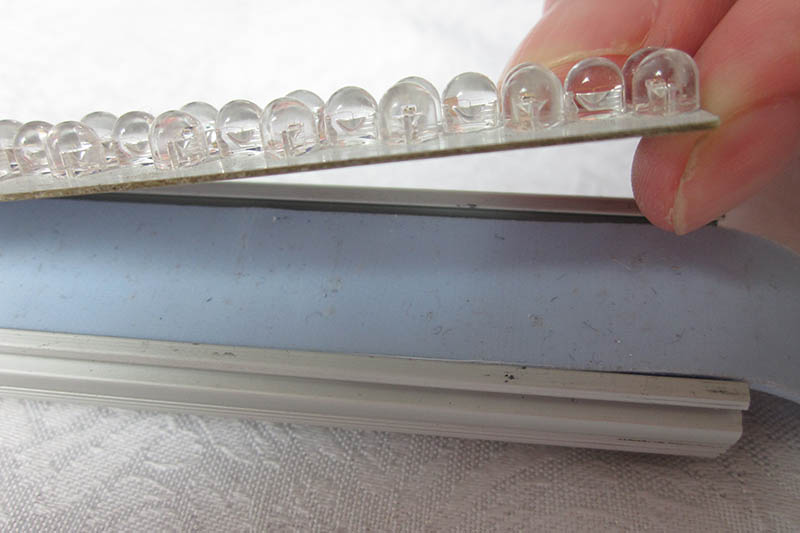

第一步：表面清洁

LED基板（如铝基板或陶瓷基板）和散热器的表面必须清洁、干燥、无油污。使用99%异丙醇（IPA）和无尘布擦拭，确保表面粗糙度Ra ≤ 1.6 μm。任何灰尘或指纹都会显著增加界面热阻。

第二步：垫片定位与压力控制

将碳纤维导热垫片裁剪成与LED芯片阵列相匹配的形状，对准热源中心位置。安装散热器时，使用扭矩螺丝刀按照十字对角顺序逐步拧紧，确保压力均匀。推荐压缩率控制在10%-20%之间（即垫片原始厚度被压缩10%-20%）。压缩不足会导致空气间隙，压缩过度则可能损伤垫片结构。

第三步：固化与稳定

如果垫片带有背胶，安装后需要在室温下静置24小时，或80°C下加速固化2小时。固化期间避免振动，确保粘接层充分交联。对于无背胶型号，则依靠机械压力固定，无需等待。

第四步：性能验证

通电运行30分钟后，使用热成像仪检查LED模组表面温度分布。理想情况下，各LED芯片之间的温差应小于5°C。同时，用热电偶测量靠近芯片的基板温度，确认结温在设计目标（通常≤85°C）以内。

常见误区与注意事项

• 误区一：越厚越好
  垫片厚度应根据实际间隙选择，过厚会增加本体热阻，过薄则无法充分接触。一般推荐0.5-1.5mm。

• 误区二：压缩率越大越好
  压缩率过高（>30%）可能导致碳纤维网络受损或垫片边缘挤出。建议控制在10%-20%。

• 误区三：所有碳纤维垫片都导电
  经过充分树脂包裹的碳纤维垫片可以做到电绝缘，但介电强度有限。高电压应用仍需确认。

• 误区四：安装后即可满负荷运行
  带背胶的垫片需要固化时间，过早加载可能导致移位或气泡。

高功率LED的散热管理，正在从“够用”向“高效、可靠、轻量化”演进。碳纤维导热垫片以其独特的性能组合——高导热、低热阻、轻质、绝缘、耐振动——为LED照明行业提供了一个值得认真考虑的技术路径。

无论是城市路灯、体育场馆的高天棚灯，还是汽车的前大灯模组，碳纤维导热垫片都能在幕后默默守护着每一颗LED芯片，让它们始终在舒适的温度下发光，从而延长整灯寿命、降低维护成本、提升用户体验。
