5G基站散热新选择：碳纤维导热片的应用与实践

5G基站散热新选择：碳纤维导热片的应用与实践

5G基站正在以惊人的速度覆盖城市与乡村。然而，随着数据吞吐量的飙升和集成度的提高，一个老问题变得愈发尖锐——发热。基站内部的射频模块、功率放大器等核心部件在高负载下产生大量热量，若不能及时导出，轻则信号波动、重则设备宕机。传统散热方案在5G时代显得力不从心，而碳纤维导热片凭借其出色的导热性能、轻量化结构和可靠的电绝缘特性，正成为新一代通信基站热管理的有力工具。

为什么5G基站对散热要求更高？

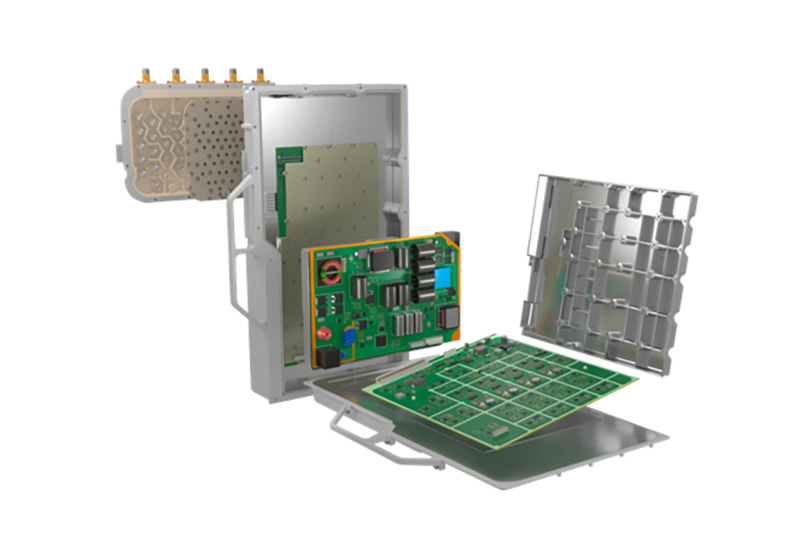

与4G基站相比，5G基站有两个显著变化：功耗更高和空间更紧凑。单个5G基站的功耗通常是4G基站的2-3倍，而设备体积却没有成倍增长，这意味着单位体积内的热流密度大幅攀升。射频模块、功率放大器、天线阵列等核心部件紧贴在一起，热量相互叠加，容易形成局部热点。

此外，基站通常安装在室外铁塔、楼顶或灯杆上，面临高温日晒、雨雪侵蚀、振动等恶劣环境。如果散热材料选择不当，长期使用后可能出现老化、开裂或接触不良，导致设备故障率上升、维护成本增加。因此，为5G基站选择合适的热界面材料（TIM），已经成为运营商和设备商共同关注的重点。

碳纤维导热片的核心优势

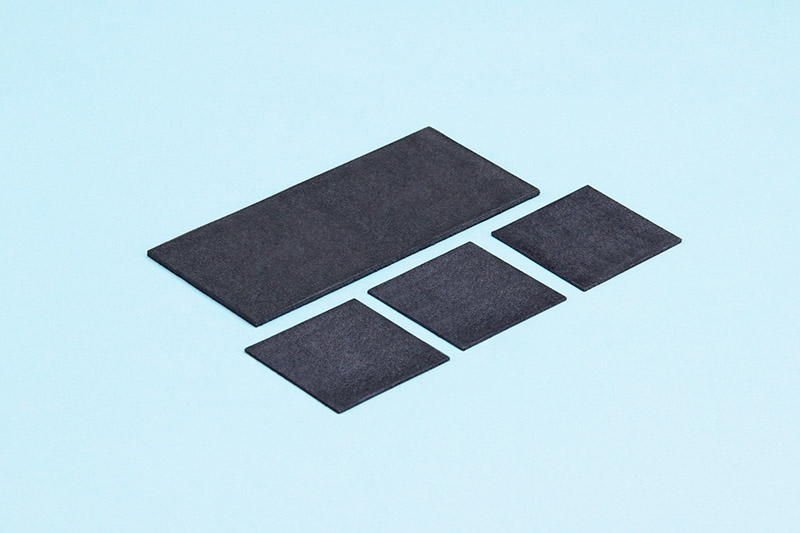

碳纤维导热片是一种以碳纤维为导热骨架、聚合物为基体的复合材料。它兼具碳纤维的高导热性和聚合物的柔韧性，特别适合用于5G基站这类对散热、绝缘、轻量化和耐候性都有严苛要求的场景。

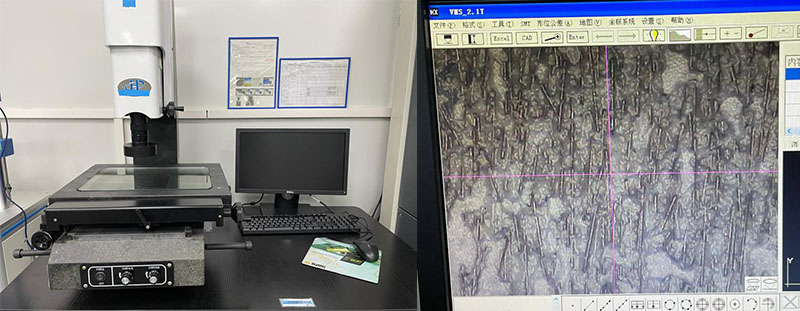

高导热系数与低热阻。碳纤维沿轴向的导热系数极高（可达500-1000 W/m·K），通过定向排布可以在面内方向构建快速导热通道。碳纤维导热片的面内导热系数通常在600-1000 W/m·K之间，远高于传统导热硅胶垫（3-12 W/m·K），甚至优于普通石墨片（400-700 W/m·K）。

更重要的是，碳纤维导热片的界面热阻极低。在相同压力和接触条件下，其总热阻可比硅胶垫降低50%以上。测试数据显示，使用碳纤维导热片替代传统材料后，射频模块的峰值温度可降低8-12°C，冷却速度提升约30%。

高介电强度与电绝缘性。5G基站内部存在高频高压电路，对材料的电绝缘性能要求很高。碳纤维本身导电，但通过树脂充分包裹和合理的配方设计，碳纤维导热片可以实现良好的电绝缘性能。其介电强度通常可达数kV/mm，能够有效防止漏电流和短路风险，同时保持信号完整性，减少电磁干扰。

机械强度与柔韧性并存。基站设备常年经受风吹、振动和温差变化，导热材料必须具备足够的机械强度。碳纤维编织网络赋予了导热片出色的抗拉强度和抗撕裂能力，安装时不易破损。同时，它又保持了一定的柔韧性，可以贴合不平整的安装表面，填充微小间隙，确保充分接触。

轻量化与耐腐蚀。碳纤维的密度远低于金属（约1.6 g/cm³），使用碳纤维导热片可以有效减轻基站整机重量，降低铁塔负载和运输成本。此外，碳纤维本身具有优异的耐腐蚀性，在沿海高盐雾地区也能长期稳定工作，不会像某些金属散热片那样生锈或氧化。

碳纤维导热片在5G基站中应用场景与安装指南

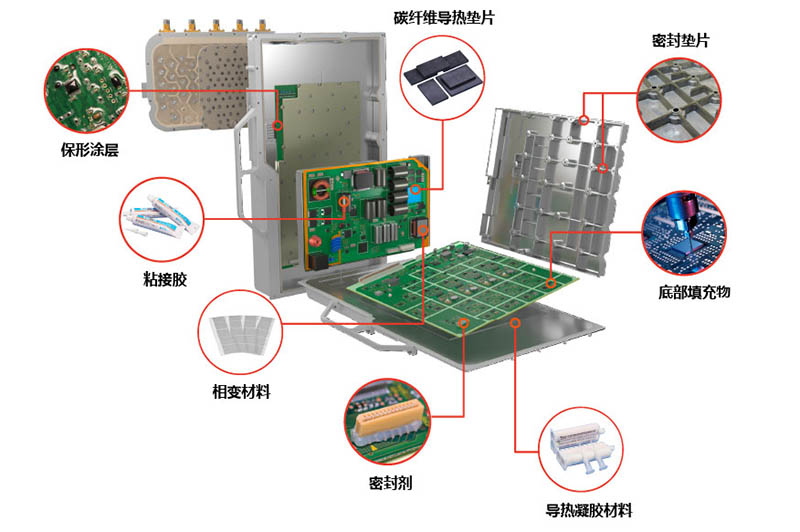

典型应用部位

• 射频模块与散热器之间：将碳纤维导热片贴于功放芯片与散热基板之间，快速传导热量，稳定输出功率。

• 电源单元与机壳之间：降低电源模块温度，延长电容等元件寿命。

• 多层板卡之间的间隙填充：利用碳纤维片的柔韧性，适应不同板卡的高度公差，实现均匀导热。

安装步骤

1. 现场准备：清洁安装表面，去除油污、灰尘和残留胶迹。检查散热器平面度，确保无明显翘曲。

2. 材料裁剪：根据实际接触面积，用裁切工具将碳纤维导热片裁剪成所需形状。注意边缘整齐，避免毛刺。

3. 定位与贴装：撕去离型膜（如有背胶），将导热片对准热源中心位置，轻轻按压使其初步附着。若采用无背胶型号，需通过散热器机械压力固定。

4. 固定与固化：按照散热器固定螺丝的扭矩要求，对角逐步拧紧，使导热片均匀压缩（压缩率控制在20%-40%）。部分型号需在常温或低温下静置一段时间完成固化。

5. 验证：通电测试后，使用热成像仪检查温度分布是否均匀，确保无局部热点。

碳纤维导热片 vs 石墨烯导热片：谁更适合5G基站？

石墨烯作为一种新兴的二维材料，其单层理论导热系数极高，近年来备受关注。然而，在5G基站的大规模实际应用中，石墨烯面临几个现实障碍：

• 生产工艺复杂：高质量大面积石墨烯薄膜的制备成本高、良率低，难以满足基站设备的大批量需求。

• 机械强度不足：纯石墨烯薄膜很脆弱，安装时易撕裂，需要与其他材料复合，增加了结构复杂度。

• 厚度控制困难：石墨烯的厚度难以做到0.1mm以上，对于需要填充较大间隙的场景并不适用。

相比之下，碳纤维导热片在成熟度、性价比、可靠性方面具有明显优势。它已经过通信设备厂商的长期验证，供应链稳定，工艺成熟，是当前5G基站热管理的务实之选。

5G基站的热管理是一场持久战。碳纤维导热片以其高导热、低热阻、轻量化、耐腐蚀、易安装等综合优势，正在成为通信设备散热方案中的重要角色。它不像石墨烯那样遥不可及，也不像传统硅胶垫那样力不从心，而是一个成熟、可靠、可规模化的工程选择。

当越来越多的5G基站在铁塔上安静运转，内部那片不起眼的碳纤维导热片，正在默默地守护着每一次通话、每一帧视频、每一条数据的顺畅传输。
