高导热垫片装机后温度不降：硬度、贴合与装配窗口的选型方法

做导热垫片选型的工程师，大多踩过这三个坑：

· 换了导热系数更高的垫片，装机温度纹丝不动；

· 换成更软的材料，温升是改善了，贴装却开始各种难；

· 初期测试明明合格，老化之后接触状态又变了。

这些问题，通常不能只靠拧一个"硬度"旋钮解决。硬度、厚度、接触面积、结构刚度和装配压力，共同决定垫片能否形成稳定的传热路径。选硬度的目标也不是越软越好，而是：在元器件允许的载荷内填补间隙、形成充分接触，同时满足装配、绝缘和长期使用要求。

对盛元 SF 系列导热垫片来说，正确的顺序是：先筛导热等级和适用材料，再在同一系列内比较硬度版本，而不是把某个行业直接对应到一个固定硬度。

一、先搞清楚：硬度这个数字能说明什么

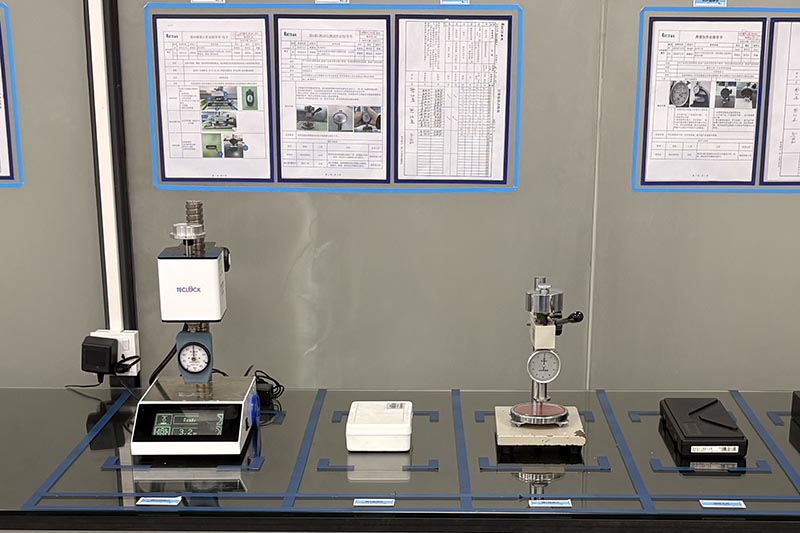

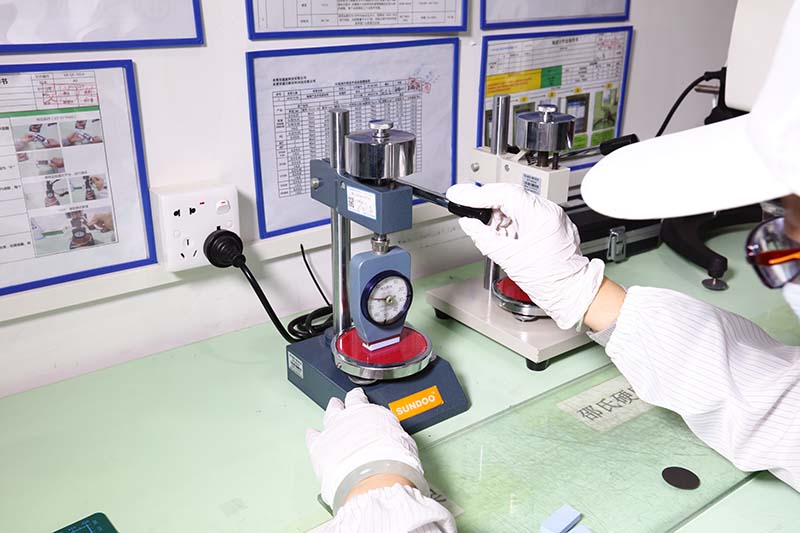

硬度反映的是材料抵抗局部压入的能力。Shore 00、Shore A、Shore C、Asker C 是不同测量体系，数值不能直接互比。采购规格里写"硬度 40"是不完整的，应该写全：标度、允许公差、测试方法、试样厚度、是否叠层、读数时间。薄片放在硬底板上直接测的读数，也别拿来和块材数据直接比。

还有几个"硬度不等于"要记牢：

· 同一配方里，较低硬度往往有利于顺应表面、降低装配应力，但最终仍要看压缩应力曲线；

· 不同配方即使都是 Shore 00 40，整面受压表现也可能完全不同；

· 硬度不代表回弹速度、抗撕裂性、长期厚度保持能力或低析出性能——这些要分别确认。

以上是候选样品的比较方向，替代不了具体型号的压缩与热性能测试。

二、建立厚度与载荷的可行窗口

选型输入至少应包含：热源位置与尺寸、功率、各位置间隙上下限、垫片接触面积、元件允许载荷、紧固方式、工作温度和电气要求。

间隙要在预期装配状态下确定，计入元件高度、壳体平面度、散热器倾斜和 PCB 变形。只在松散零件上测一次间距，很可能低估锁紧后的局部变化。

压缩率怎么算

设未压缩厚度 t₀、装配间隙 g、压缩率 c：c = (t₀ − g) / t₀，反过来先定目标压缩率时，可用 t₀ = g / (1 − c) 初算厚度。

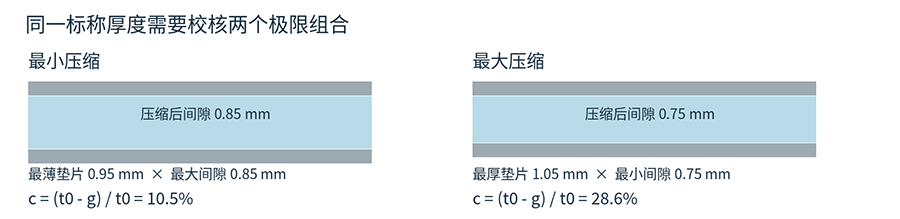

然后必须校核两个极限组合：最大间隙配最薄垫片（能不能接触上）、最小间隙配最厚垫片（会不会超压缩、超载荷）。不能只按最大间隙加一点余量就完事。看个完整示例：

注意：尺寸与厚度公差均为设计计算示例，不代表 盛元（品牌：盛恩）标准供货公差；10.5%–28.6% 也不是通用推荐压缩范围。

窗口算出之后，还要拿 TDS 里具体硬度、厚度和测试条件下的压缩应力数据来核对：这个窗口内能否既充分贴合、又不压伤元件。如果最小压缩不足而最大压缩已过高，说明单一厚度没有可行窗口——该调局部厚度、加结构限位，或者换材料方案。

载荷估算：面积是被低估的变量

载荷可先用 F = pA 估算：100 kPa 平均压力下，20×20 mm 接触面积对应约 40 N；40×40 mm 就是约 160 N。面积扩大四倍，总力也扩大四倍，所以大面积软垫照样可能带来明显板弯，手感软不等于总载荷小。

多块垫片同时受压时，应估算各区域反力及合力，并检查力矩对壳体和 PCB 的影响。

另外，以上只是均布压力下的初算。螺丝扭矩还受摩擦、紧固顺序、结构刚度和预紧力分配影响，不能直接由面积或硬度换算。脆弱封装应采用限位、弹簧或载荷测量等措施控制实际受力，以元件和整机结构允许值作为约束。

三、导热性能与硬度，分开匹配

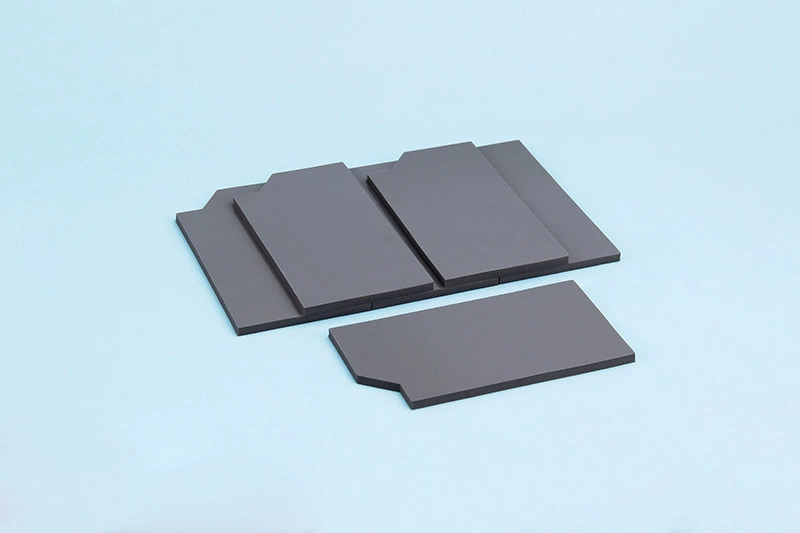

盛元 SF600、SF600G、SF1200 提供不同导热等级，SF600-FG 是带玻纤载体的工艺候选。注意它们的硬度范围存在重叠——高导热等级并不必然对应更高硬度。

热阻测试条件均为 1 mm、50 psi（约 345 kPa），ASTM D5470。表内硬度为系列范围，不表示各硬度版本热阻相同。

测试策略建议：先用 SF600 建立装配基线；温升余量不足时，再在相同厚度、接触面积和受力约束下比较 SF600G 或 SF1200。薄片、大长宽比模切件或自动贴装场景可纳入 SF600-FG，但不能因为有玻纤载体就推定更耐蠕变或热阻更低。型号、载体与表面处理都应与测试样品保持一致。

四、为什么高导热系数不一定更低温

界面总热阻 ≈ 热源侧接触热阻 + 垫片本体热阻 + 散热器侧接触热阻。本体热阻可用 R = t/(kA) 估算（t 为压后厚度，k 为适用方向导热系数，A 为有效传热面积）。

算笔账：压后厚度 0.80 mm、有效面积 20×20 mm、均匀一维传热假设下：

· k = 6 W/m·K → 本体热阻约 0.333 K/W

· k = 12 W/m·K → 约 0.167 K/W

若热流为 10 W，对应本体温差分别约 3.33 ℃ 和 1.67 ℃。导热系数翻倍，本体这项确实减半，但这只是理论值，没计入接触、封装和散热器热阻，不能当成换型号后的实测降温承诺。接触热阻不降，本体减得再漂亮也有限。

厚度同理：其他条件不变时，本体越厚、路径热阻越高。所以别用过厚垫片弥补结构设计问题，再指望提高导热系数补救。理想做法是：在公差与受力允许范围内，用尽可能薄且能稳定接触的界面。

单位也要盯紧：目录里的 ℃·in²/W 是面积归一化热阻，不能直接当整机 ℃/W 用；比较时核对厚度、压力、方法和接触条件。尤其不能把 50 psi 数据外推到低扣合力结构，也不能把不同硬度、不同载体或额外背胶的结果视为同一规格。

五、不同应用的硬度取舍

以下场景是盛元工程师讨论样品时的综合观点，不构成型号直接定型。

薄 PCB 与低扣合力结构（小型传感器、塑料壳卡扣、较薄控制板）：更受装配力限制，可优先比较同系列较低硬度版本，检查目标压缩率对应的反力。降硬度后还要观察：搬运时拉不拉伸、离型膜剥离带不带起垫片、锁壳后跑不跑位。较软材料若因工艺变形失去有效覆盖，照样局部温升。

笔记本显存与供电器件：一块散热器跨多颗元件时，高度差与板弯比平均间隙更关键。显存、MOSFET 等位置分别测间隙，必要时分区厚度，别一张厚垫盖所有高度，不能让较高的元件先顶住散热器，导致较低的元件接触不足。另外，CPU/GPU 顶盖到冷板的薄界面应同时评估硅脂或相变材料，不能和周边填隙位置混为一谈。

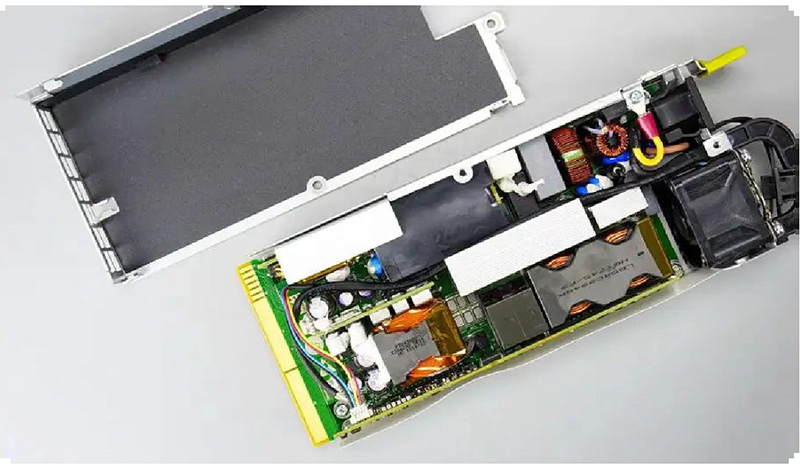

服务器电源与工业控制模块：螺丝固定的壳体传热结构，同时检查器件顶部、壳体平面度与紧固顺序。可从 SF600 或 SF600G 建立对比方案，热预算紧再往上评估。大压合面积的结构优先确认总反力，别因为用了螺丝就默认允许高硬度和大压缩。

汽车电子与储能控制单元（OBC、BMS、域控）：温度变化、振动、绝缘和长期接触稳定性要一起考虑。"汽车环境严苛"推不出"应该选更硬"。大面积界面可能更需要控制压合反力，局部发热器件关注热流集中。导热垫片也不能默认承担结构支撑或紧固防松功能——这些交给结构设计和专门验证。

六、特殊要求，独立验证

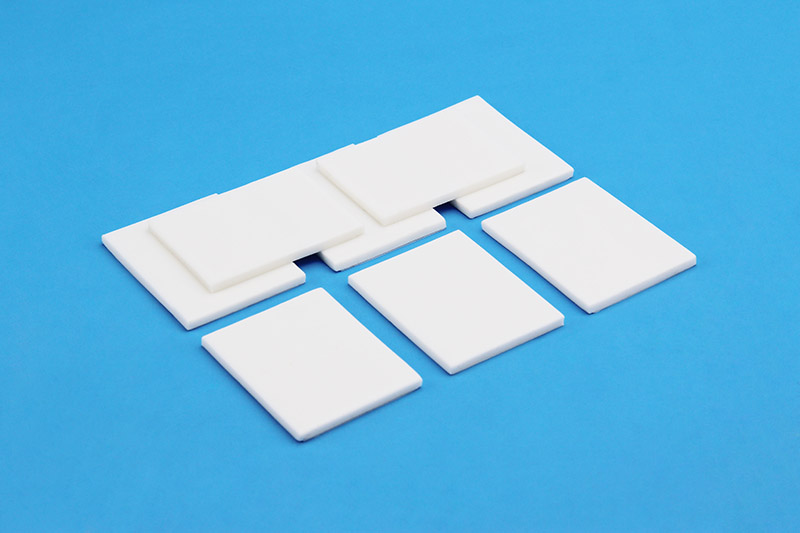

硅敏感场景：光学、成像和部分传感器位置，对硅氧烷或析出污染敏感的，可另行评估盛元AF 无硅系列。材料族切换后，SF 系列的硬度、压缩率和热阻结论不能平移，温度、相容性、析出物和装配表现全部重新核对。无硅也不等于对所有污染物或邻近材料都已验证兼容。

自动化贴装：硬度只是工艺变量之一。离型膜剥离力、单/双面黏性、模切连料方式、取料面积和垫片形状都影响良率。软片取料起皱时，先优化包装、离型膜和支撑方式，再比较是否需要提高硬度，不必把更硬当唯一解。

电气绝缘：区分击穿电压（kV）和介电强度（kV/mm），不能把某厚度下的击穿结果线性外推到所有厚度；核对压后最薄位置、表面缺陷和老化后的耐压表现。UL94 V-0 是阻燃等级，RoHS 是受限物质符合性，两者都替代不了整机绝缘设计。

七、长期行为：三种变形别混为一谈

压缩永久变形：卸载并按规定恢复后残留的厚度变化；应力松弛：固定压缩位移下，反力随时间下降；蠕变：固定载荷下，变形逐渐增加。

短时手捏回弹或者一个硬度读数，评价不了这些行为。固定间隙和恒定载荷结构的长期表现也不同：壳体限位后，垫片厚度主要受结构控制，但接触压力可能变化；弹簧压合结构还要关注材料变形带来的位移。

注意：应力松弛不必然意味着散热失效，厚度保持也不等于界面压力充分，最终用接触状态和热性能复测来判断。常见现象的排查顺序建议：

上述现象均可能有多种原因，不宜直接归因于硬度。低渗油、低挥发和长期回弹要求，应定义评价条件和验收指标；玻纤等载体有助于某些搬运需求，但代替不了配方的老化与可靠性证据。出油、挤出或接触变化，都应通过对应工况验证，而不是由软硬程度直接推断。

八、从样品比较走向量产定型

打样要控制变量。比如同一 SF 系列内先比较 Shore 00 40 与 60 两个候选版本，保持厚度、外形、载体和表面处理一致——它们只是试验点，不是通用推荐区间。记录达到设计间隙时的峰值载荷、保压后载荷、压后厚度与温升，避免同时换厚度和配方后说不清改善来自哪。

热测试固定功率、环境温度、风量或冷却液条件、传感器位置和稳态判定方法。判断界面改善时同时记录热源与散热器温度——只看单个温度点，可能混入风扇策略或其他散热路径的变化。拆装、表面清洁与重复装配用一致流程，用重复样品评估波动。

各阶段测试时长、循环次数和验收限值由项目工况与客户要求确定。长期测试除材料试片外，还应覆盖代表性结构和最不利间隙；振动、维修拆装、低析出或高绝缘要求的产品，加入专项验证。材料已明显压痕、污染或撕裂的，返修按验证过的工艺处理，不能默认重复使用性能不变。

向 盛元（品牌：盛恩） 询样时，建议同时提交：热源尺寸与功率、间隙上下限、允许总力或压力、工作温度、绝缘及低析出要求、贴装方式和预计寿命。把候选系列、硬度、厚度、载体与黏性写进同一份规格，并附对应测试条件，这样才能把选得合适转化为可复核、可量产的设计。欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
