氮化硼导热垫片选型：导热、绝缘与装配性能如何一起达标

功率器件和散热器之间的那片导热垫，任务从来不只一个：热量要传得出去，电气隔离要守得住，装配环节还得顺得下。三件事任何一件掉链子，前面两件做得再漂亮也白搭。

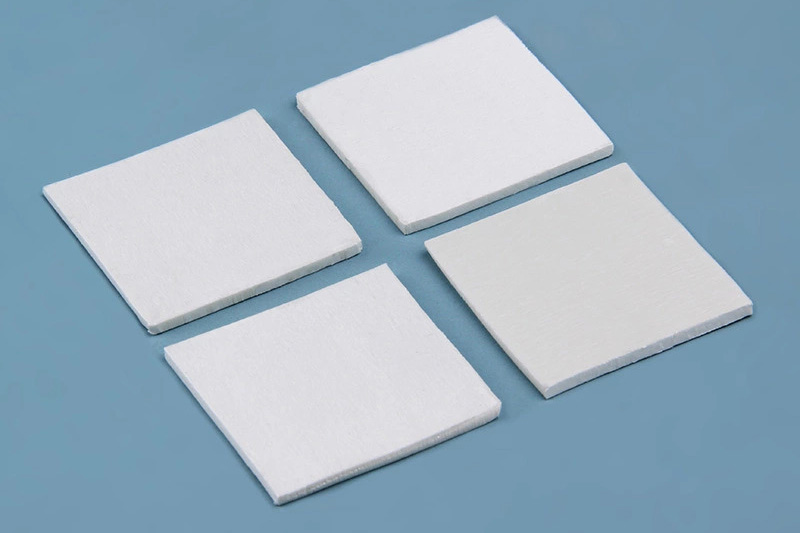

盛元的 SF1600-BN 系列氮化硼导热垫片，以氮化硼为导热填料、硅橡胶为基体，厚度覆盖 0.2–5.0 mm，为电源、通信和智能设备提供可按厚度选型的导热界面方案。这篇就从研发矛盾讲到选型验证，把这类材料该怎么评、怎么选说清楚。

核心矛盾：机械强度和贴合能力，此消彼长

研发一款高质量、低成本的氮化硼导热垫片，提升导热率只是其中一步。真正的难点是一对此消彼长的关系：

    · 做硬：机械强度够了，扛得住模切、揭膜、搬运和装配——但贴合能力下降，微观间隙填不满，接触热阻跟着涨；

    · 做软：填充微观间隙是舒服了——但破损、拉伸变形、操作困难全来了，产线上根本没法好好装。

这就是为什么选型必须坚持综合评价。在近似一维的导热条件下，界面总热阻 = 材料本体热阻 + 两侧接触热阻。导热率决定热量穿过材料的能力，而实际厚度、接触压力和表面状态，决定这份能力能不能在你的设备里真正发挥。说白了，导热系数是入场券，界面状态才决定最终成绩。

所以评价一片垫片，既要看它在限定压力下的热阻，也要看它揭膜、转移、安装时能不能保持完整——盛元对氮化硼导热材料的开发方向，就是在导热性能之外持续优化可加工性和可操作性，让样品能顺利进入客户的试装与验证流程。

三款厚度同台：SF1600-BN-03 / 10 / 20

三款型号的导热系数均为 16 W/m·K，差异体现在热阻、击穿电压和回弹率上。工程师可以据此缩小样品验证范围：

共同参数：使用温度 −40～150 °C；密度 1.6±0.2 g/cm³；体积电阻率 ≥10¹³ Ω·cm（250 V）；介电常数 ≤4.2（1 MHz）；阻燃 UL94 V-0。热阻按 ASTM D5470 测试，交流击穿电压按 ASTM D149 测试。

两个读表提醒：表中热阻是对应测试条件下的面积归一化热阻，不等于单独的接触热阻，也不代表整机热阻；另外，回弹率不能替代抗拉或抗撕裂强度——柔软回弹好和扛得住拉扯，是两份不同的考卷。

曲线比数字更诚实：压力—热阻—压缩率

材料不能脱离装配压力评价，这一点看曲线最直观。

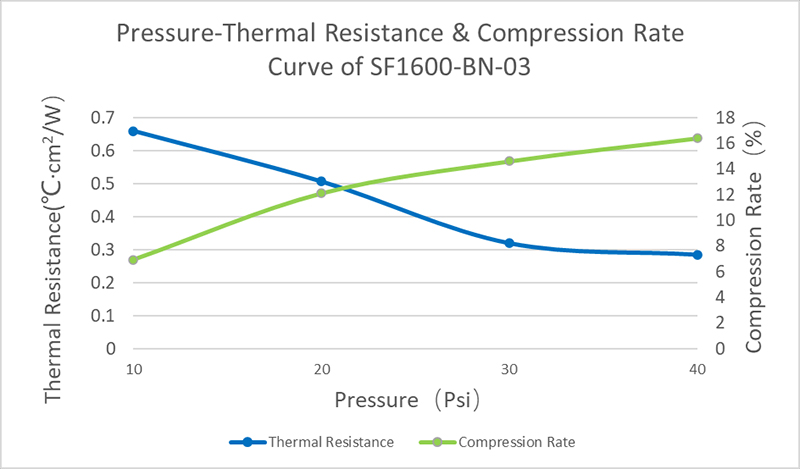

以 SF1600-BN-03 为例，测试范围内压力提高时，热阻下降、压缩率上升；40 psi 下热阻 ≤0.30 °C·cm²/W，压缩率 ≥15%。结论很明确：材料要连同装配压力一起评价，而实际设计必须遵守器件的承压限制——压力不是免费午餐。

三款厚度的曲线还各有性格：

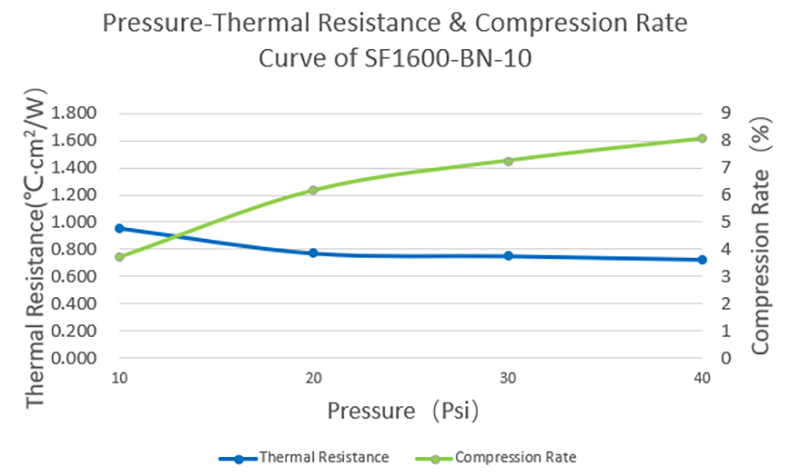

    · SF1600-BN-10（1.0 mm）：热阻随压力先降后趋于平缓，压缩率继续增加。选型时要结合器件允许压力，确认达到目标热阻所需的装配条件；

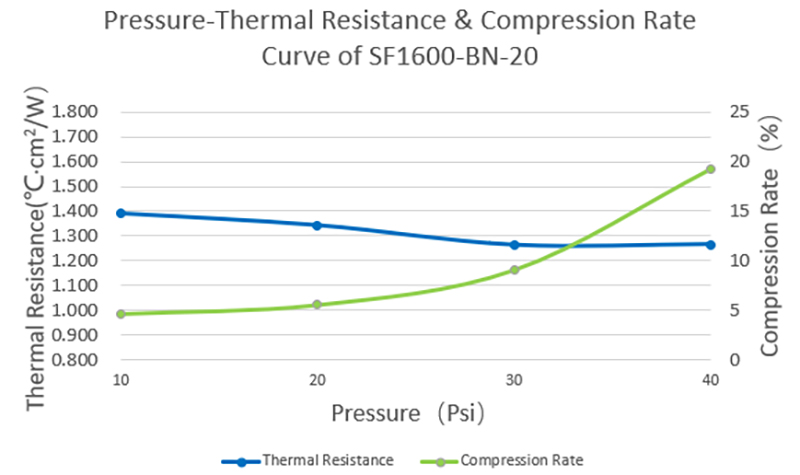

    · SF1600-BN-20（2.0 mm）：热阻先下降，测试末端略有回升，压缩率继续上升。这条曲线在提醒你：压力增加并不必然让热阻持续走低，具体原因要结合原始数据和重复测试判断，别拿理想曲线硬套。

读图注意：蓝线对应左轴热阻，绿线对应右轴压缩率；三张图的纵轴量程不同，应读取对应数值，不宜直接比较曲线斜率。

需要电气隔离的界面：绝缘是先决条件

电源转换、光伏逆变器，以及其他带电器件与金属散热结构共存的应用里，电气隔离直接关系系统设计。这类界面的规则只有一条：导热性能必须建立在满足绝缘要求的基础上。

六方氮化硼兼具导热与电绝缘特性，是绝缘型导热复合材料的理想填料。随着设备功率密度提高，能同时承担传热与绝缘功能的材料会有持续的应用机会——半导体测试、通信设备、智能驾驶电子、人形机器人，结构各异，但都可能出现需要电隔离的散热界面。同一个氮化硼材料平台可以为这些场景提供候选，再按温度、间隙和电气条件分别验证。

选型时要核对击穿电压、压缩后厚度和使用环境。老规矩再敲一遍：材料击穿电压不能直接当作设备的长期工作电压。

厚度怎么选：从实际间隙出发

三款厚度对应三类界面：

    · SF1600-BN-03（0.3 mm）：适合间隙小、平整度和公差控制较好的界面。三款中标称热阻最低，优先用于紧凑型功率器件、测试设备及需要绝缘的薄型导热连接；

    · SF1600-BN-10（1.0 mm）：兼顾间隙填充能力与传热需求，击穿电压 ≥10 kV，可作 AI 服务器电源、通信电源和功率控制板相关界面的候选；

    · SF1600-BN-20（2.0 mm）：适合需要跨越更大装配间隙的结构，击穿电压 ≥12 kV。电源模块、储能 PCS 或机器人控制设备可结合结构公差选样。

厚度选择的原则：覆盖间隙公差，并形成合适的压缩量。盲目加厚会延长导热路径，盲目减薄可能接触不足——在可靠填隙、满足绝缘和承压要求的前提下，优先评估较薄规格。以上应用均为选型方向，最终都要通过整机验证。

量产视角：别让装配损耗吃掉材料账

材料的价值还体现在配方与加工的适配空间上。SF1600-BN 系列可围绕项目需求确认厚度、公差、外形与包装；按客户要求定制的规格，热阻和绝缘性能应随样品重新核对。

对加工和量产，几个点值得放进同一轮评估：

    · 工艺适配：材料要适应常规模切和装配流程，减少因破损、变形或定位困难产生的损耗。揭膜完整性、模切边缘质量和安装效率，应与热性能同轮评估；

    · 硬度参考：Shore C 60–80，贴合能力需结合压缩曲线判断；

    · 环保合规：SF1600 系列符合 RoHS 2.0、无卤和 REACH 要求，可为项目材料合规评估提供依据；

    · 采购口径：长期价值取决于批次一致性、加工良率和交付能力。材料成本应结合厚度、尺寸和用量核算——只比较每片价格、忽略装配损耗和验证成本，跟买车只看裸车价是同一个坑。

对于氮化硼导热垫片，真正要紧的是材料装进设备后能不能稳定工作。样品验证建议同时记录四项：热阻或器件温升、压缩量、装配完整性、老化前后的绝缘表现——让实验室参数和实际使用条件一一对应。
