贝格斯 K10 替代评估：SC800-PI-2-K10 导热绝缘片的低压热阻与装配完整性实测

在更换导热垫片时，有一个鲜为人知的“秘密”：两款导热绝缘垫片即便厚度相近、标称导热系数也基本一致，在实际替换后，仍可能导致设备运行温度明显升高。原因何在？因为问题的关键在于实际的结构应用，而非数据手册上的参数。螺丝紧固产生的压力分布、铸铝表面的平整度，以及材料能否真正贴合接触界面——这些才是决定替换方案成败的真正因素。

对于开关电源、电机控制器及功率半导体组件而言，仅凭导热系数相近就选购材料，充其量只完成了评估工作的一半。盛元新材料（品牌：盛恩） 针对 SC800-PI-2-K10 的产品定位非常明确且务实：这是一款薄型、电绝缘的导热界面材料，能够在组件实际的夹紧压力下保持性能稳定。与贝格斯K10 相比，最关键的两个指标是“低压下的热阻”和“抗撕裂强度”；因为正是这两个参数，决定了该材料能否真正适配您的结构设计并顺利投入生产线使用。

一、先明确薄型绝缘片的使用边界

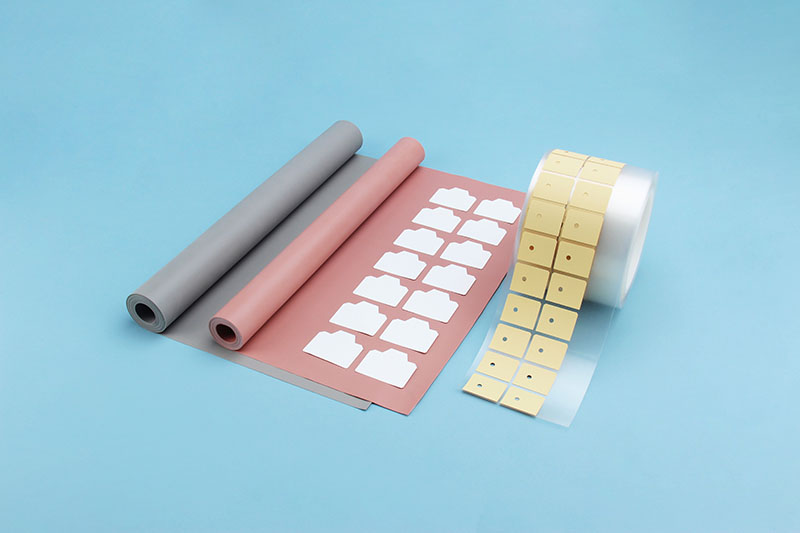

SC800-PI-2-K10 厚度 0.13–0.17 mm，硬度 Shore A 85–95，颜色可定制。它适合关注小间隙、电气隔离和装配完整性的界面；不宜按高压缩软垫使用，也不应用于跨越明显的器件高度差。

对现用贝格斯 K10 的项目，这些条件应先与器件、散热器和工作环境核对，再进入热性能与加工适配评价。

二、低压热阻：替代评估的起点

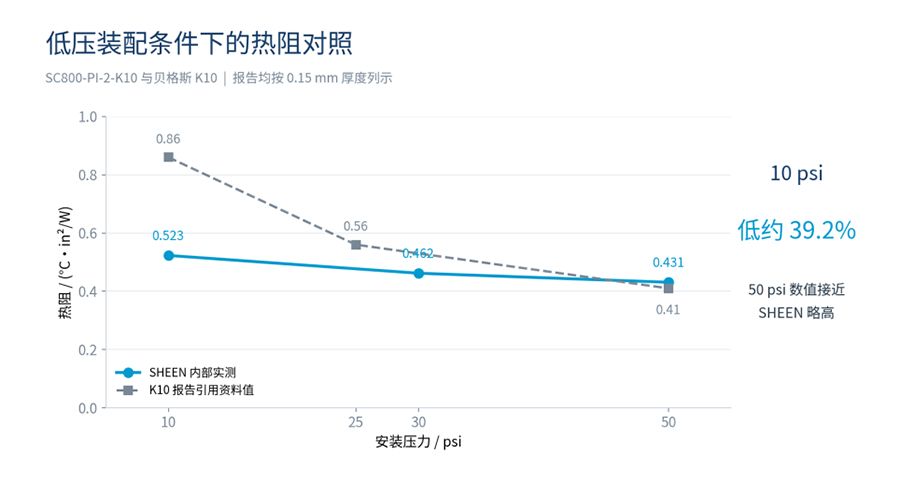

10 psi 条件下（两款材料均按 0.15 mm 厚度列示）：

在本次对比中，两种材料的标称厚度均为 0.15 mm。在 10 psi 的压力下，盛元新材料（品牌：盛恩）测得 SC800-PI-2-K10 的热阻值为 0.523 °C·in²/W，而 K10 数据手册中给出的数值为 0.86 °C·in²/W——这意味着在低夹紧压力下，前者的热阻低了约 39%。

对于许多实际应用场景而言，这一点至关重要。在很多装配结构中，由于受到器件承受能力、结构限制或扭矩上限等因素的制约，螺丝无法被过度拧紧。对于这类项目，“在 10 psi 下表现更优”远比“导热系数更高”更具实际意义。因为一个令人尴尬的事实是：虽然导热垫在 50 psi 压力下可能展现出极佳的低热阻数值，但实际装配环境未必能达到 50 psi 的压力。螺丝扭矩在传递至接触面的过程中，会受到摩擦力、紧固路径以及结构刚度的影响，最终形成的压力分布往往并不均匀。

我们秉持透明原则，在此如实说明：在 50 psi 压力下，盛元新材料（品牌：盛恩）样品的实测值为 0.431 °C·in²/W，而 K10 数据手册中的数值为 0.41 °C·in²/W。两者基本相当（我们的数值略高一点），且均符合新版技术数据手册（TDS）中 ≤0.5 的规格要求。此外，这仅是单一样品的测试结果，而非最终定论。这种低压下的优势是一个值得评估的真实数据点，但绝不意味着它在所有压力条件下都具有绝对优势。

此外，当从测试样件过渡到完整装配体时，务必密切关注压力分布情况。同样的紧固力若作用于更大的面积，会导致平均压力下降；而散热器的翘曲以及支撑点的位置，还会进一步引发局部压力偏差。

三、抗撕裂表现：薄片装配的完整性保障

薄片材料的机械强度与弱点，往往是在加工过程中才会显现出来，而非通过快速查阅数据表就能发现。

模切、移除离型纸以及孔位装配等环节，都可能暴露出潜在问题。对于带有孔洞、窄边或形状不规则的部件，这些问题尤为突出。若在关键位置出现微小缺口，缺口可能会不断扩大，进而影响定位精度，甚至导致部分绝缘区域裸露。

正因如此，在评估样品时，除了考量热性能外，还必须将“加工操作性能”纳入评估范畴。不应等到材料获批投入生产后，才由一线操作人员去面对这些棘手问题。

报告显示，SC800-PI-2-K10 的撕裂强度为 21.93 kN/m，而 K10 的标称值仅为 5 kN/m——前者约为后者的 4.4 倍。在薄片材料的加工与装配过程中，抗撕裂性能直接关系到生产流程能否顺畅运行；仅凭这一点，就足以将其列入评估清单。

当然，我们也应客观地看待：撕裂强度并不等同于抗穿刺能力，也不能完全代表绝缘可靠性。孔缘尺寸、毛刺以及安装方式，依然需要通过工程手段加以管控。此外，我们不妨坦诚相告：同一份报告显示，在拉伸强度和伸长率指标上，SC800-PI-2-K10 的数据低于 K10 的标称值。我们之所以提及这一点，是因为明确“需要验证什么”才是评估的核心所在。对于那些在装配过程中会承受拉力或需要反复弯曲的部件，必须进行专门的机械性能评估——毕竟，仅靠撕裂强度这一项指标，无法全面反映其整体机械性能表现。

四、绝缘能力要落到成品验证

SC800-PI-2-K10 的技术指标显示，其交流击穿电压 ≥4 kV，体积电阻率 ≥10¹⁴ Ω·cm。

对于工程师而言，这些数据引出了以下一系列问题：

· 绝缘覆盖范围是否足够大？

· 爬电距离是否充足？

· 边缘是否整洁且得到了妥善支撑？

· 在经历潮湿环境后，组件性能表现如何？

· 经过热循环测试后，情况又会怎样？

金属毛刺、局部受压损伤以及装配偏差，都可能导致材料标称的绝缘性能无法转化为产品实际应用中的可靠性能。因此，在评估替代材料时，不能仅关注材料本身。还需检查温升情况、成品部件的耐压性能，以及拆解后界面处的状态。

此外，还应尽早确定温度边界条件。虽然 SC800-PI-2-K10 的额定温度范围为 -40°C 至 150°C，但仍需通过测量或计算，明确界面附近的实际温度，并预留适当的设计余量。

对于长期处于高温运行状态或频繁经历热循环的设备，务必评估其真实的运行工况。产品手册中给出的温度范围，并不能直接等同于整个系统在实际使用寿命期间的表现。

五、将样品比对转化为可投入量产的替换方案

若您正通过采购流程推进此事，以下几个关键步骤将决定样品能否顺利通过验证，并确保后续产线运行顺畅：

1. 确保报价与试样均基于同一份图纸。这包括相同的零件几何形状、标称厚度及装配要求。务必明确胶层或表面处理工艺——额外增加的胶层可能会改变总厚度和界面电阻，若在验证阶段才发现此类偏差，无疑会打乱整个项目进度。

2. 在进行小批量验证前，务必锁定可制造性指标，包括模切公差、孔位、来料检验项目以及批次可追溯性。一种常见的失败情形是：材料本身合格，但零件在装配时却无法保持一致性。请务必避免此类问题。

3. 区分三类不同的数据指标：产品规格书（Datasheet）中的标称值、样品测试报告，以及双方共同商定的验收标准。在进行采购审批时，请明确您所依据的是其中哪一份文件。

4. 同时，别忘了规划物流环节。考虑采购量、供货形式（片材或卷材）及库存周转率，并将关键检验条件写入技术协议中。这样，样品评估与后续批量交付便能采用统一的验收标准，避免因评价尺度不一致而产生分歧。

这正是盛元新材料（品牌：盛恩）能够为您创造价值之处：我们将材料配方、薄膜增强结构以及定制化模切工艺整合在同一场选型讨论中，而非通过多封邮件反复沟通。您可以直接基于现有的 K10 零件图纸及原型约束条件，对 SC800-PI-2-K10 进行评估——无需再额外构建一套脱离实际装配需求的复合评分体系。

如果您的功率组件在装配时夹紧压力有限，或者薄型绝缘片在操作过程中容易受损，请向盛元新材料（品牌：盛恩）团队提供您的工作电压、接触面积、散热器表面状况以及紧固方式，欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
