光模块导热垫片选型指南：从热管理到批量交付的完整逻辑

光模块的速率越来越高，封装却越来越小，这是当前肉眼可见的问题。在整个散热路径上，导热垫片是连接芯片和外壳的关键一环。它填充微观间隙，把空气赶走，让热量顺利传到外壳。但选型不能只看导热系数，厚度、压缩率、硬度、长期可靠性、批次一致性、供应链稳定性，每一项都可能影响模块在数据中心里跑几年之后的表现。

一、光模块为什么离不开导热垫片？

把热导出去：高导热系数不是玄学

光模块内部空间寸土寸金，热量却一点不含糊。导热垫片的任务很简单，给热量提供一条从发热器件通往外壳或散热器的路。导热系数越高，说明热量传递得越顺。

这条路其实很清晰，热从光模块的元器件出来，经过导热垫片，再从导热垫片流向壳体或散热片，温度自然就降下来了。但这有个前提，材料需要选对，合适的厚度能让导热路径尽量短，同时又能消化掉装配时正常的公差间隙。

把热阻降下来：再平的表面也存在间隙

我们肉眼看平坦如镜的两个表面，放大一看就全是微观的坑坑洼洼，这之间只要存在空气，就相当于给热量修了一堵墙。而增加一块导热垫片，受压贴合，就能把微小的空隙全填实，热阻自然就下来了。

这里面有几个关键点，导热垫片要靠适度的压缩量去咬住两个贴合面，微观空隙被填掉之后，界面阻力变小，热量才能顺顺当当地流向散热器。对于装配公差比较大、金属对金属没法可靠贴合的场景，导热垫简直就是救星。东莞市盛元新材料科技有限公司（品牌：盛恩）可以根据不同的机械间隙，帮你挑厚度和软硬度合适的导热垫片。

稳住温度和环境：导热垫片稳定性同样重要

导热垫光导热好还不够，假设环境一变就失效，这相当于为设备留下了巨大隐患。湿度这块，抗湿性能好的导热垫片不容易因吸潮而性能漂移，具备一定的防潮屏障特性，在潮湿环境里也能保住材料表现。长期运行这块更关键，耐得了热老化，反复冷热循环之后接触依然稳定，压缩性能稳得住，光模块的预期寿命才有保障。说白了，对真实在机房里跑的设备来说，这才叫靠谱。

二、导热垫片材料怎么选？

给光模块挑导热垫片，本质是四件事的权衡：导热、绝缘、贴合、装配压力。东莞市盛元新材料科技有限公司（品牌：盛恩）提供了从柔性硅胶到超薄石墨的多种材料选择，工程师完全可以按实际工况选择。

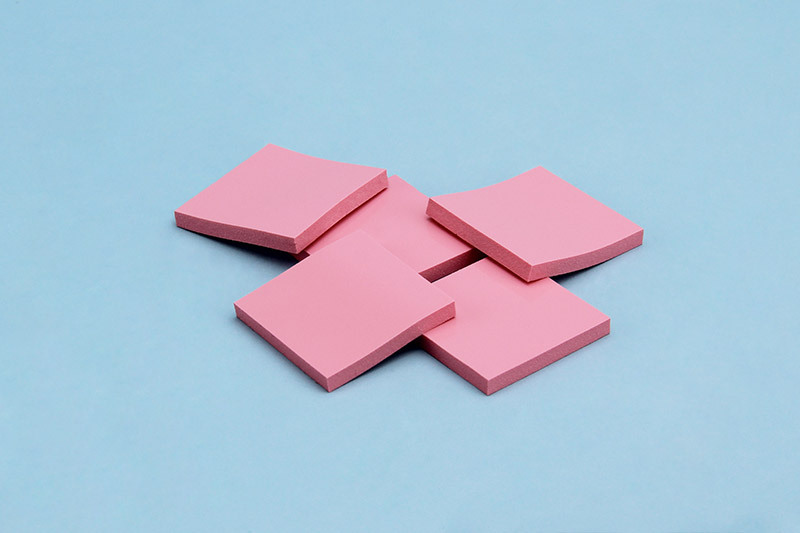

导热硅胶片走的是面导热+高贴合路线，本身是绝缘的，特别适合间隙不均、需要绝缘隔离的场景。要注意的是厚度公差和析油问题，这个后面会细说。

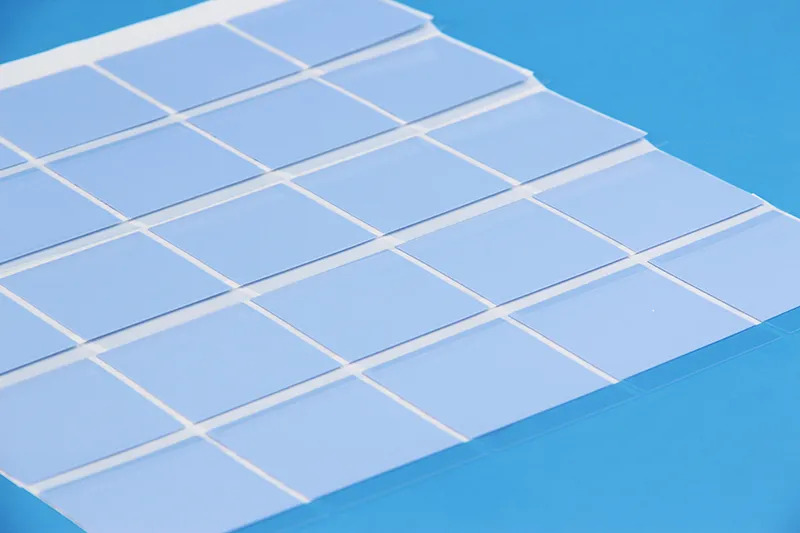

导热相变片的绝活是在相变温度化开，润湿接合面，形成极薄的界面层。适合可插拔硬件这种需要反复插拔、装配重复性要求高的场合。压缩量要控制好，插拔循环之后记得复测热阻。

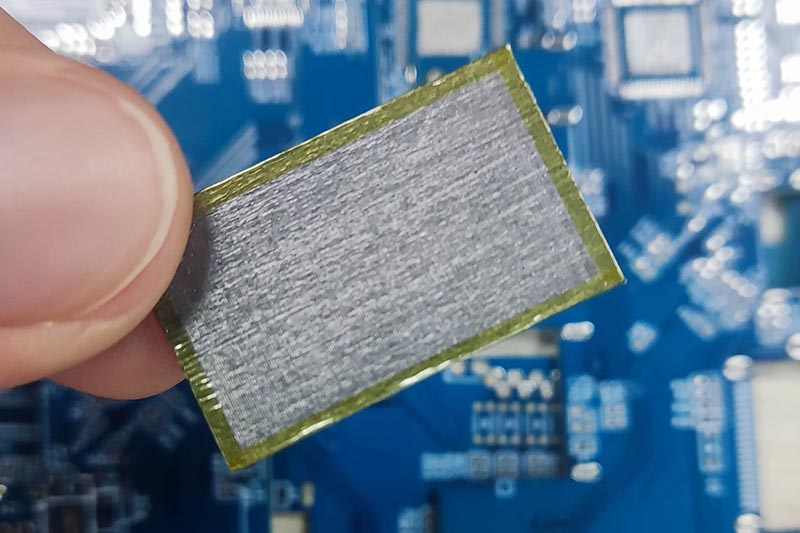

石墨烯导热垫的主场是高导热，区别于石墨材料的面内扩散能力，石墨烯导热垫片采用垂直取向工艺，弥补石墨材料纵向导热的弱缺点，实现热量的高效传递，不过要注意，石墨导电，设计上要远离裸露触点，或者把边缘封好做隔离。

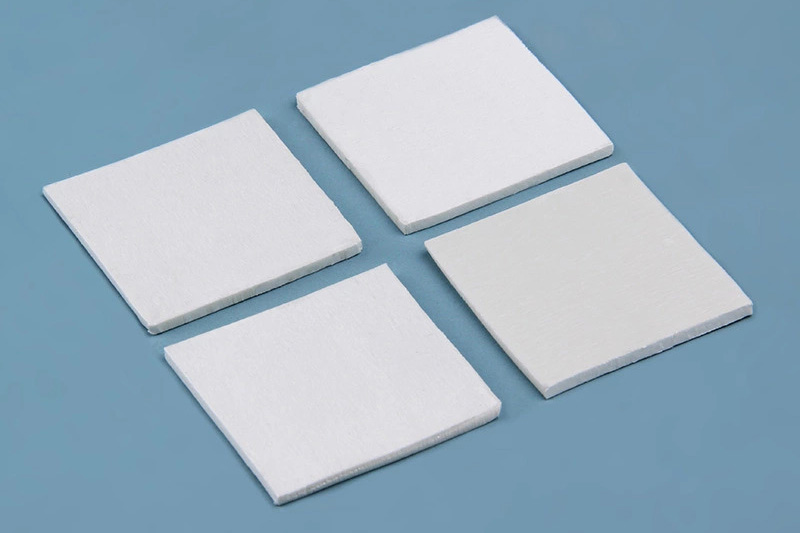

氮化硼导热垫片采用陶瓷填充，把高导热和电气绝缘焊在了一起，适合带电的光模块硬件周围使用。选型时认准带 UL 94V-0 阻燃等级认证的牌号，别光听填料名字就默认无卤，无卤状态得找供应商要文件确认。

三、选导热垫片，真正卡脖子的四个因素

给光模块选导热垫片，可不能只看数据表上一个导热系数就拍板。光模块把怕热的器件全塞进巴掌大的地方，采购端得把材料出身、物理尺寸、压缩行为、仓储品质全查一遍。这几件事抓牢了，装配环节就顺了。

第一，材料可追溯性和 RoHS 合规。 每一批导热垫片到手，文件得能对上号：原材料从哪来、RoHS 是否合规、有害物质限量是否达标，REACH 等环保法规要求也要逐条核。供应商这边，追溯体系、认证文件、审核记录都得过一遍目。

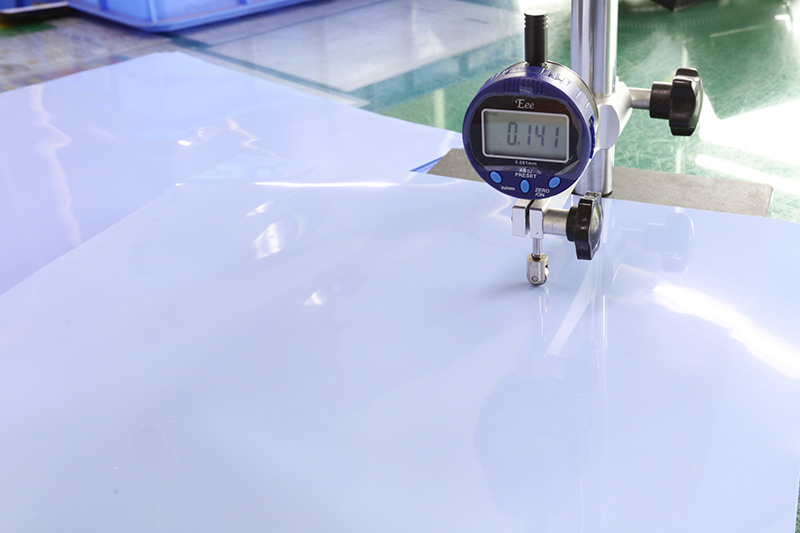

第二，厚度公差和模切精度。 尺寸上差之毫厘，接触上就谬以千里。先看厚度公差，再拿图纸去核对模切形状和形态因子是否对得上。一款合格的填隙垫，尺寸稳定性必须好。制造精度一致，导热垫片才能老老实实盖住该盖的热区，不会漂移盖到旁边的元器件上，界面压力和导热路径也就更可预测。

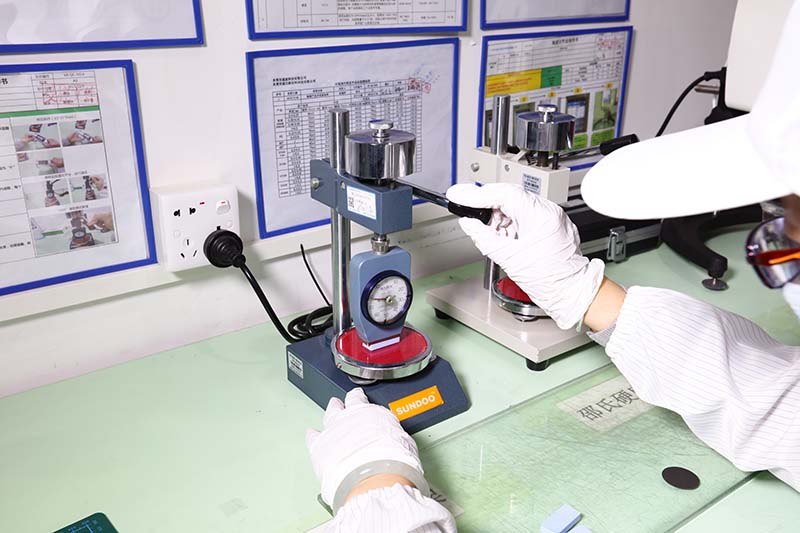

第三，硬度与压缩率的博弈。 别一拍脑袋觉得越软越好。硬度低，贴合不平表面的能力确实强，但变形过头，机械控制就没了。压缩率要按实际装配间隙来设定，界面压力要验算，不要把娇贵的元器件压坏了。长期性能上，应力松弛和导热系数得放在一起看，别只追数据表上某个漂亮数字，均衡才是王道。

第四，保质期、储存条件和离型膜质量。 规格选得再对，储存不当照样翻车。用之前，保质期和规定的储存条件先确认清楚，温湿度按供应商的要求控制住。装配时留意离型膜是不是干净利落地撕下来，撕的时候把导热垫片拉变形了，前面就全白干。储存期间包装保持密封，表面保护好，这些细节做到位，导热垫的尺寸精度和接触品质才能一路撑到装配线上。

四、导热垫 vs 导热硅脂：哪个更适合光模块？

给光模块散热选界面材料，绕不开导热垫片和导热硅脂的对比。本质上是在热流、装配可控性、表面间隙和长期可靠性之间做取舍。导热垫片的优势是生产干净利落、结果可预期；导热硅脂则能做出更薄的界面层。光模块这种紧凑硬件，选对了界面材料，元器件温度稳得住，装配也不添堵。

导热垫片最适合间隙不均、或者需要操作人员稳定定位的场合。材料上，一般以硅胶弹性体做柔性基底，掺入导热颗粒把导热系数提上去，让热从器件顺畅流向壳体或散热器。可压缩性好，能贴合不平的表面；厚度公差可控，大批量生产时压缩量更一致。作为填隙材料，它能填住硅脂很难稳定填充的缝隙。介电强度达标的牌号还能给敏感电路提供电气绝缘。需要更薄界面层的场合，也有导热相变片可选。维修时更是方便，揭掉旧垫、清洁接触面、换上指定厚度的新垫，完事。

导热硅脂走的是另一条路。这种软性界面材料能流进表面的细小划痕和凹坑，不用厚涂就能降低接触热阻。生产上用点胶设备控制出胶量：涂多了，界面层热阻反而上升；涂少了，露出的空斑会直接拖累光模块散热。运行中的硅脂基材料在反复温度循环下还能保持可工作状态，但机械和热的双重循环可能引发泵出效应，和导热垫比，硅脂在贴合紧密的表面上确实能给出更低的界面热阻。但粘度控制、污染防控、点胶精度和清洁维护，样样都是事，尤其是光模块需要开盖返修的时候。

五、导热垫片能让光模块寿命提升 30%？先把话说明白

一款匹配的导热垫片，能把热高效导走，同时护住娇贵的光学器件不沾灰、不沾油。东莞市盛元新材料科技有限公司（品牌：盛恩）在材料稳定性和热接触可靠性上做文章，帮工程师把热管好，同时不让装配变成噩梦。

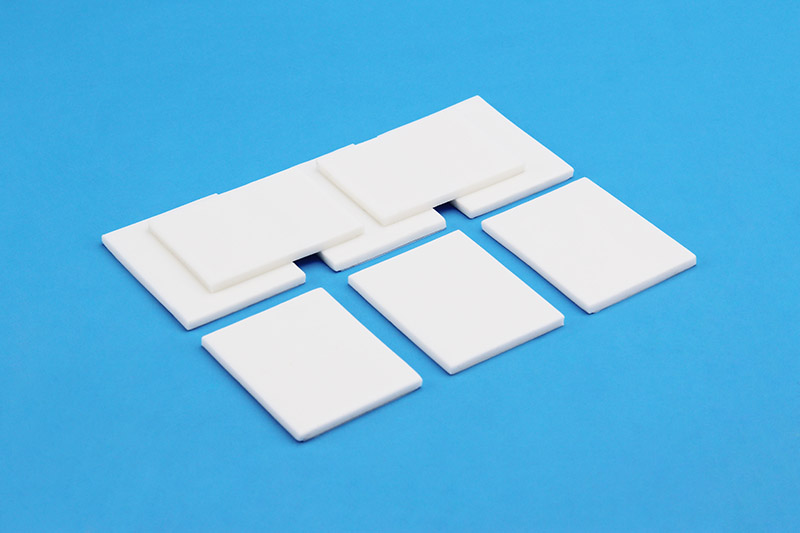

长期耐热：低析油、低释气是硬指标。 长时间受热，界面材料会慢慢变质，所以热老化控制绝不能只做初始测试就完事。导热垫片既要导热好，自身还得干净。析油率低，镜头、连接器、电路板附近就不会出现液态残留。相比之下，非硅导热垫片具有低出油，低挥发的特点，选择非硅导热垫片，光学器件长期运行中受污染的风险进一步压低。

寿命延长：靠热阻控制说话。 导热垫片装好之后，热流路径必须可预期，材料性能好，可不只是导热系数一个数的事。热阻低，热从模块流向冷却面的路才顺；界面阻力小，散热效率才高。机械配合上，压缩力要合适，才能把表面缝隙填实；有效接触面积做大了，标称的导热系数才能在真实装配里真正兑现。

长期表现：ISO 认证和抗湿性缺一不可。 湿热环境跟高温一样要命，导热垫得在物理性能和导热性能上都纹丝不动。抗湿性能强，吸潮引起的性能变化就小；防潮屏障策略得当，周边的电子器件和接口也能跟着受益。生产端，相关的 ISO 认证和书面的质量标准，是制造一致性的底线；再配合加速老化试验，在热+湿的组合环境下验证环境可靠性。

六、数据中心场景：导热垫片的正确打开方式

在机柜硬件里，导热垫片能帮热量顺顺当当进入壳体。尺寸选对、操作规范、记录留好，全机房范围的散热管理就能省下大把功夫。

批量部署：预模切成型，一贴即走。 重复安装的场景，预切好的导热垫片能省掉大量手工活。按每款机架式光模块定制的模切形状，让贴合位置次次一致，螺丝孔、卡扣、连接器区域全都提前让好位，厚度一致，界面材料的压缩量才有保障。日常收益很直观：少修剪，大批量装配效率就上来了；接触可靠，热从光模块到壳体的路就是一条直线。东莞市盛元新材料科技有限公司（品牌：盛恩）可以提供按应用定制的垫片形态，机架部署和更换作业都能复用同一套方案。

高密度机柜：省空间和省散热带兼得。 高密度机柜里，每一毫米都要掰成两半花。板材尺寸和覆盖面积选对了，光模块的热连接才能保住，还不挤占周边硬件的位置。导热垫片要在压缩量和导热系数之间取得平衡，温度控制才稳。

运维友好：包装和追溯是大规模滚动的地基。 包装格式选对了，日常换件就不是苦差事。库存管理端，每包导热垫片都标清尺寸、厚度、材料牌号和批次号，离型膜不到装配那一刻不动。机房运维端，材料追溯记录和数据中心位置一一对应；维护时以旧换新用同款，除非工程部门批准变更，否则不要自由发挥。大规模铺开时，到货日期和储存条件都记下来，质量保障体系确认每一片导热垫都在保质期内。这些动作看着琐碎，真到出问题的时候，你会感谢当初较真的自己。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于光模块的导热垫片产品，覆盖导热硅胶片、导热相变片、石墨烯垫片和氮化硼导热垫片等材料体系，厚度可定制，支持模切加工和批量供应，提供ASTM D5470热阻测试报告和批次追溯记录。如果您正在为光模块的散热方案做技术评估，欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
