光模块用氮化硼导热垫选型指南：导热和绝缘怎么两全

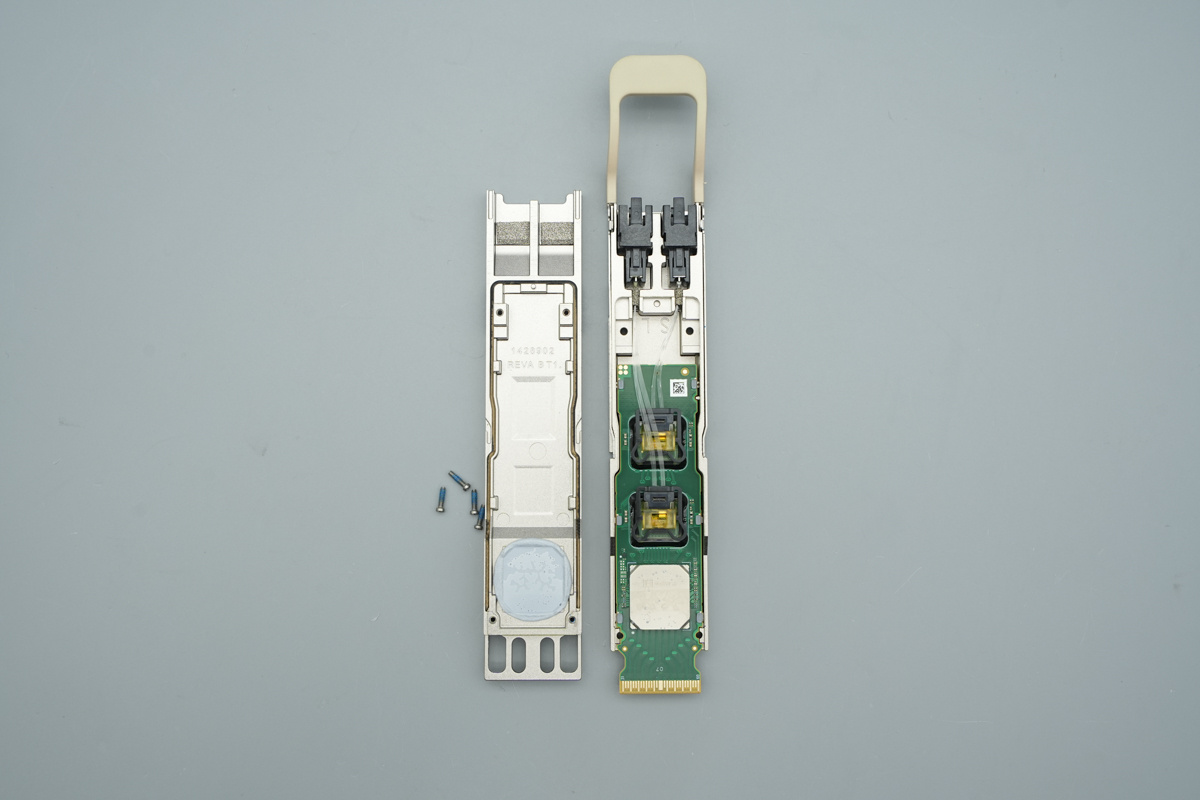

光模块的散热有一个绕不开的矛盾：热量必须尽快从激光器和DSP芯片传导到外壳，但外壳通常是金属的，导电。导热材料如果也导电，激光器和驱动电路就可能跟外壳短路，信号直接废掉。

这个矛盾决定了光模块导热材料的选型逻辑，不能只看导热系数，也不能只看绝缘性能，必须两者兼顾。氮化硼导热垫片的价值就在这里，它用一层材料同时完成了热量传导和电气隔离两个任务。

东莞市盛元新材料科技有限公司（品牌：盛恩）在氮化硼导热材料领域有成熟的配方设计和批量交付能力，产品已用于光模块、交换机等对电气绝缘有明确要求的场景。

一、氮化硼为什么能同时导热又绝缘？

要理解氮化硼垫片的价值，得先搞清楚它的工作机理。

氮化硼是陶瓷材料，本身不导电，它的电子结构决定了没有自由电子可以移动，所以电流通不过。但它的晶体结构又允许声子高效传输热量，导热能力在陶瓷材料中属于第一梯队。

把氮化硼颗粒分散在硅胶弹性体基体里，就得到了一个复合材料：硅胶提供柔性和贴合性，氮化硼颗粒在基体中形成连续的导热通路。热量从芯片进入垫片后，沿着氮化硼颗粒之间的接触点传递，最终到达外壳。整个过程中，电流被硅胶基体和氮化硼的绝缘特性挡在外面。

这里的关键是颗粒分散的均匀性。填料分散不均匀，导热通路就会中断，热阻升高。分散得好，导热路径连续，热阻就低。所以同样的配方，工艺控制水平不同，实际性能可能差出一大截。东莞市盛元新材料科技有限公司（品牌：盛恩）氮化硼导热垫片垂直取向工艺成熟，0.2-5.0 mm厚度可定制。

二、选型时必须同时看的几个参数

光模块导热垫片的选型，不能只盯一个指标。以下几个参数需要放在一起评估。

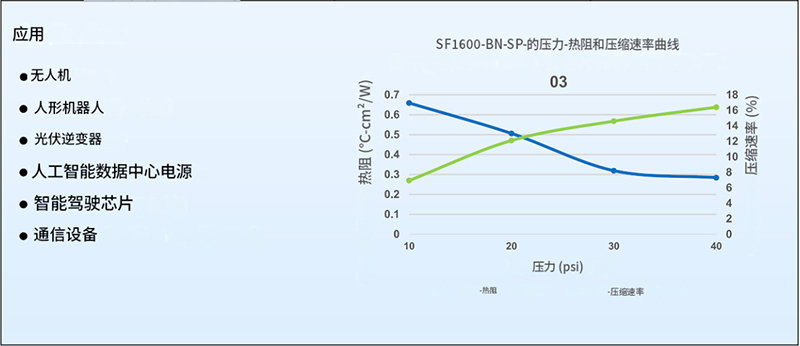

导热系数和热阻是基础。导热系数是材料自身的属性，但实际散热效果要看热阻——也就是装上去之后，热量从芯片传到外壳的阻力有多大。同样导热系数的垫片，厚度不同、压缩率不同，热阻可能相差很大。光模块内部空间紧，通常选0.5~2.0mm厚度，压缩率控制在20%~40%。

介电强度和体积电阻率决定了电气安全。介电强度衡量的是多高电压下会被击穿，体积电阻率衡量的是材料本身的绝缘能力。光模块内部工作电压虽然不高，但信号对干扰极其敏感——绝缘性能不够，信号完整性就会受影响。选型时需要确认在目标厚度和压缩条件下的介电强度，而不是只看材料规格书上的典型值。

硬度和压缩率影响装配效果。垫片太硬，压不实，接触不良；太软，可能被过度压缩，厚度不均匀。光模块内部组件高度不一，垫片需要在较低压力下就能充分形变，同时不会对激光器或DSP芯片施加过大的机械应力。

厚度公差和模切精度决定批量一致性。光模块内部空间以毫米甚至微米计，垫片厚度偏差过大，可能导致装配干涉或者接触不良。模切尺寸不对，覆盖不全，散热就出问题。批量采购时，这些公差必须跟供应商明确约定。

三、氮化硼垫片在光模块里的实际作用

保护激光器。激光器是光模块里最怕热的器件之一。结温升高，波长漂移，输出功率下降，寿命缩短。氮化硼垫片在激光器和外壳之间建立低热阻通路，把热量快速导出去，帮助激光器在持续传输数据时保持稳定的工作温度。结温每降低几度，激光器的寿命就可能延长数千小时。

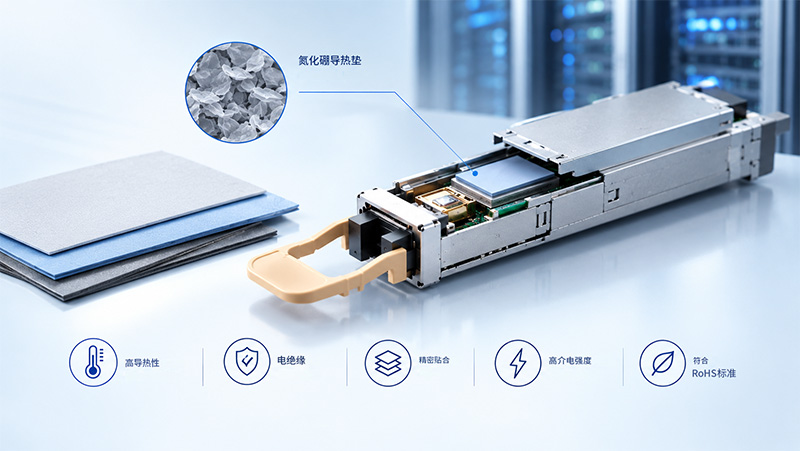

隔离高压和信号。光模块内部有高压驱动电路和高速信号线路。氮化硼垫片的高介电强度和高体积电阻率，把光电器件跟导电外壳隔开，防止短路，同时不引入额外的寄生电容——寄生电容过大会导致信号边沿变缓，影响高速信号的完整性。

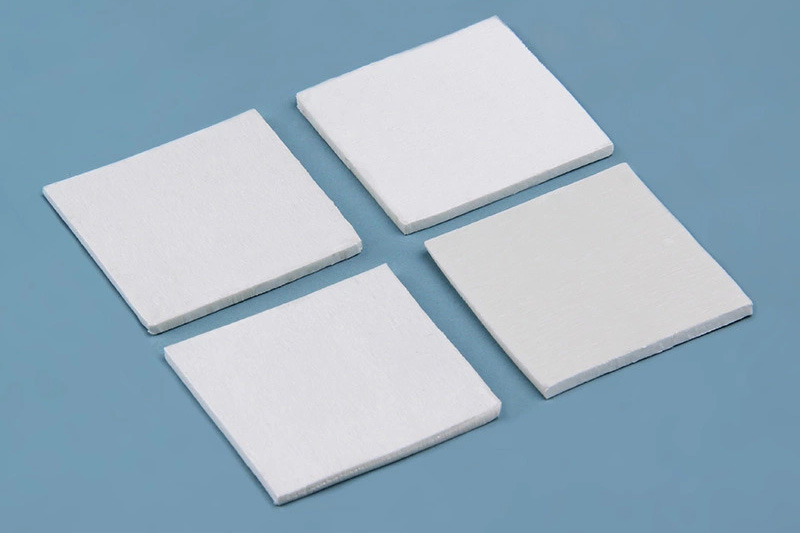

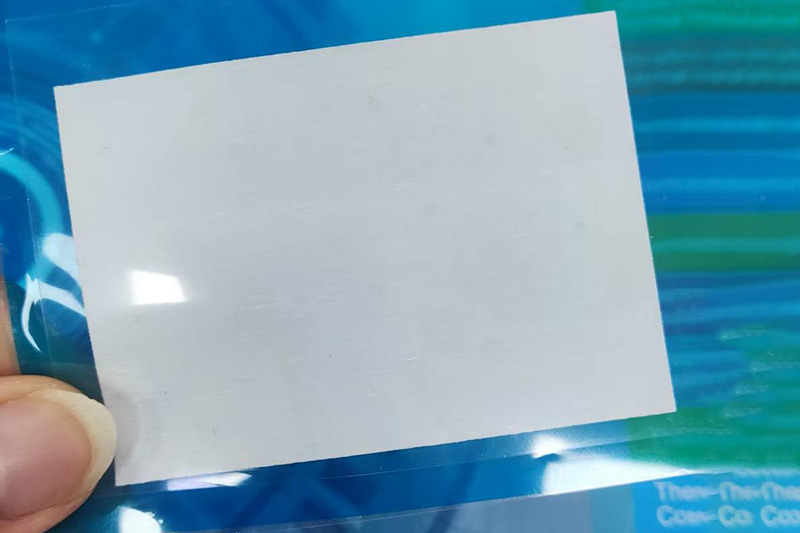

简化装配。氮化硼垫片是固态片材，预切成型，贴上去就行。不需要像导热膏那样涂抹、等待固化、清理残留。在光模块这种紧凑的组件里，少一道工序，少一分污染风险，产线良率也更容易控制。

四、存储条件对性能的影响

氮化硼垫片虽然是固态材料，但硅胶基体在长期存储中会缓慢老化。高温、高湿环境会加速这个过程，导致垫片变硬、弹性下降、导热性能退化。

存储建议：温度控制在25°C以下，湿度控制在60%RH以下，避免阳光直射。包装保持密封，使用前再打开。超过保质期的垫片，建议重新测试硬度和导热性能后再决定是否使用——直接装机有风险。

光模块的散热和绝缘，不是两个独立的问题，而是一个问题的两面。氮化硼导热垫片的价值就在于，它用一层材料同时解决了这两个需求，把热量导出去，把电流挡住。在光模块越来越紧凑、功率越来越高的趋势下，这种一材两用的方案会越来越重要。

选型的时候，导热系数、热阻、介电强度、硬度、厚度公差，这些参数得放在一起看，不能只盯一个。批量采购还要加上批次一致性、可追溯性和供货稳定性。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于光模块的氮化硼导热垫片，垂直取向导热系数16 W/m·K，介电强度满足光模块绝缘要求，厚度0.2~5.0mm可定制，支持模切加工和批量供应。如果您正在为光模块的导热绝缘方案做技术评估，欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
