高插拔次数光模块散热：为何首日合格不等于长期可靠？

在光模块的散热设计中，一个普遍的认知盲区是：将通过初始性能测试的材料，等同于能在产品整个生命周期内提供稳定散热。然而，对于需要经历数千次插拔循环的高速光模块而言，真正的散热挑战并非始于第一天，而是在无数次机械应力与热循环之后。

接触压力的微小偏移、导热硅脂的泵出效应、材料的蠕变与迁移——这些因素会像慢性病一样，在日复一日的插拔中悄然推高界面热阻，最终导致光模块因过热而性能下降甚至失效。因此，真正的散热解决方案，必须超越对初始导热系数的迷信，转而追求在高插拔次数场景下的长期稳定性。

东莞市盛元新材料科技有限公司（品牌：盛恩）在光模块热管理领域积累了从材料选型到系统验证的完整经验，产品涵盖导热垫片、相变材料和导热凝胶等品类，已服务于多家数据中心交换机与光模块制造商。

核心矛盾：从“静态导热”到“动态稳定”的思维跃迁

传统散热设计往往基于一个理想化的静态模型：在恒定的装配压力下，选择导热系数最高的材料。然而，光模块的实际工况是动态且严苛的。

静态模型的理想陷阱 ：实验室里的单次热阻测试，无法模拟材料在数千次压缩-释放循环后的性能衰减。一个初始热阻极低的方案，可能在5000次插拔后，因材料疲劳而性能大打折扣。

动态工况的现实挑战 ：每一次插拔，都是一次对导热界面材料的机械考验。接触压力的波动、材料的微观位移、长期热老化，共同决定了散热路径的长期可靠性。

因此，选型的底层逻辑必须从寻找最高初始导热系数转向验证最长生命周期内的热稳定性。

三大支柱：构建高插拔次数下的散热护城河

一个能在高插拔次数下保持性能的光模块散热方案，必须建立在三大支柱之上，缺一不可。

1. 材料验证：抵抗泵出与迁移的持久战

导热材料在长期动态应力下的表现，是决定散热寿命的关键。

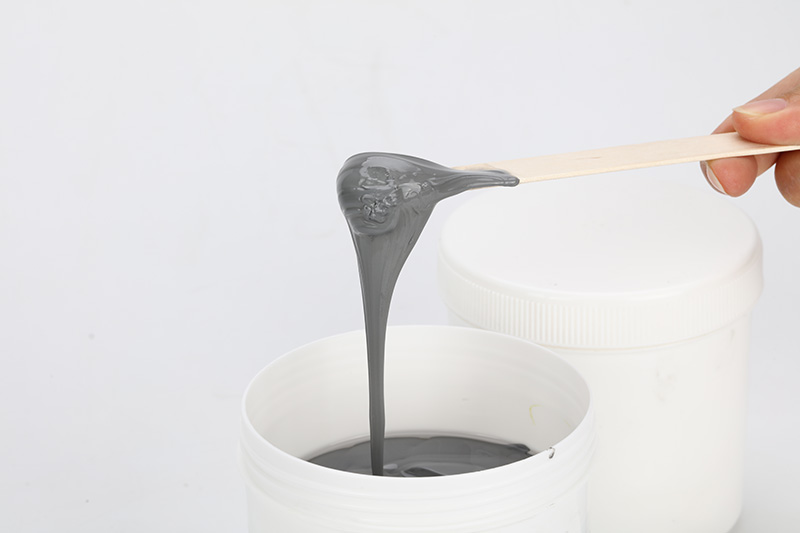

导热硅脂的泵出效应：在反复的热胀冷缩和机械振动下，硅脂会像被泵一样，从芯片与散热器的接触中心被逐渐挤出，导致接触区域干涸，热阻急剧升高。通过热电偶传感器持续监测界面温差，可以量化这一性能衰减过程。

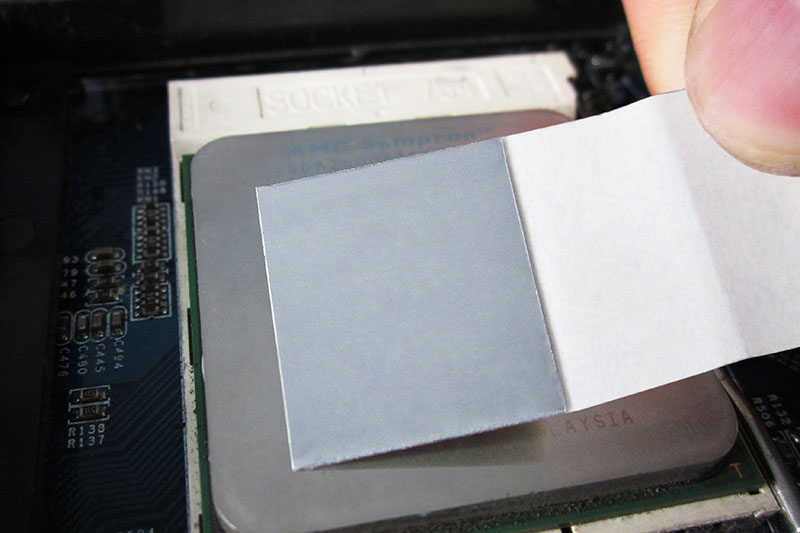

相变材料的蠕变风险：相变材料在相变温度下会软化以填充空隙，但在数千次的循环压缩后，可能发生永久形变，导致厚度减薄、接触压力下降，最终影响长期散热性能。

石墨片的分层隐患：石墨片凭借其超高的面内导热系数，是优秀的均温材料。但在反复插拔造成的压力变化下，其层状结构可能发生分层，中断横向热传导路径，导致热量在激光器等有源器件附近积聚，形成局部热点。

注意：石墨片是导电的，必须用于非带电表面。若需在带电导体附近使用，必须指定边缘密封或覆膜层压的绝缘型号，严禁将其作为功率器件与散热器之间的电绝缘层。

2. 工艺控制：确保装配一致性的基石

再好的材料，也需要精密的工艺来保证其性能的稳定发挥。

接触压力的均匀性：不均匀的装配压力是导致界面热阻升高的常见原因。压力不足的区域无法有效填充微观空隙，而压力过大的区域则可能损伤芯片或导致材料过度挤出。

粘接剂的长期可靠性：芯片粘接胶不仅负责固定芯片，更是热量传导的第一站。在长期热循环和机械应力下，粘接胶必须保持其粘接强度和导热性能，任何开裂或剥离都会在热源处形成巨大的热阻。

3. 系统验证：从实验室到真实世界的闭环

真正的可靠性，需要在模拟真实工况的测试中得到验证。

红外热成像：这是发现隐藏热点的最直观工具。通过在高插拔次数测试前后拍摄热成像图，可以清晰地看到散热路径的退化、材料迁移或接触不良导致的新增热点。

高插拔次数循环测试：这是验证散热方案长期可靠性的关键方法。将光模块置于真实的插拔循环中，并结合热电偶和红外热成像进行全程监控，才能筛选出那些真正能经受住时间考验的材料和设计方案。

散热架构：被动与主动的协同博弈

针对高插拔次数光模块的散热，需要结合被动与主动散热技术，在性能、功耗和可靠性之间找到最佳平衡点。

主动散热以热电制冷器和液冷板为代表，能主动将热量泵出，实现精确的温度控制。适用于高热流密度、对温度窗口要求极窄的场景，但代价是增加了功耗、控制复杂度和潜在的故障点。

选型实战：高插拔次数场景的验证框架

为高插拔次数光模块选择散热方案，应遵循一套系统化的验证流程。

材料级验证：要求供应商提供材料在5000次以上插拔循环后的热阻变化数据。验证材料在高温高湿环境下的性能稳定性，特别是粘接剂的粘接强度和导热硅脂的抗泵出能力。

组件级验证：在模拟的装配压力下，使用压力感应纸或传感器验证接触压力的均匀性。按照ASTM D5470标准，在模拟实际工况的压力和温度下测试整个散热模组的热阻。

系统级验证：将光模块装入交换机或测试夹具，进行数千次的真实插拔循环。在测试的关键节点（0次、2500次、5000次）使用红外热成像仪记录模块表面温度分布，直观评估散热性能的衰减情况。

高插拔次数光模块的散热失效，往往不是发生在第一天，而是在数千次的插拔之后。选择散热方案，本质上是一次对产品长期可靠性的投资。只有将材料验证、工艺控制和系统级循环测试相结合，才能确保光模块在整个生命周期内都能平稳运行，避免因散热问题导致的网络中断和性能损失。
