石墨片失效如何精准判断？一份给工程师的实用指南

石墨片失效如何精准判断？一份给工程师的实用指南

在电子设备散热设计中，石墨片因其优异的导热性能被广泛应用于智能手机、数据中心服务器、5G基站、LED照明和新能源汽车等领域。它通常以导热垫片或散热膜的形式，贴附于芯片、电池或功率模块表面，将热量快速传递，降低局部热点温度。

然而，石墨片在长期使用中可能出现性能衰减甚至失效，导热系数下降、热阻升高、分层开裂……如果不能及时识别这些失效信号，轻则设备温度升高、性能降频，重则引发过热故障、批量返修。

东莞市盛元新材料科技有限公司（盛恩）在石墨导热材料领域拥有成熟的研发、生产与失效分析能力，为多家头部客户提供从材料选型到失效诊断的全流程技术支持。

一、石墨片失效的四大诊断步骤

1. 材料组分分析：碳含量与石墨化程度

石墨片的导热性能从根本上取决于其材料组成——碳含量、石墨化程度和杂质水平。

高纯度的碳结构保障了优异的导热和导电性能，而杂质则会破坏导热路径、加速氧化。在实际失效分析中，盛恩通过精确的组分分析，确保碳结构在规模化生产前满足热性能要求。如果碳含量偏低或石墨化不充分，石墨片的导热系数会显著下降，散热能力随之衰减。

2. 结构完整性检查：微观裂纹与分层

化学组成合格之后，物理结构就是下一个检查重点。石墨片失效往往始于微米级的损伤——表面裂纹沿层间扩展、层与层之间的分离、内部隐藏的空洞。这些微观缺陷在热循环中会逐步扩大，最终导致宏观失效。

对于制造商而言，这正是盛恩失效诊断的价值所在——将实验室发现转化为清晰的生产调整指令。

3. 热性能测量：热阻与散热能力

热性能数据是判断石墨片失效的最直接依据。如果热阻升高、散热速度变慢、温度分布不均，说明石墨片已经发生退化。稳定的导热性能意味着正常的散热表现，而热流异常则是失效的早期预警信号。

在电池包、LED和散热器模组等对热管理要求严苛的场景中，热性能测量是失效判断不可或缺的一环。

4. 加速老化测试：长期稳定性验证

短期测试通过并不能保证长期可靠。真正的洞察来自加速老化测试：通过重复热循环、高湿暴露和氧化环境来模拟多年使用后的性能变化，监测尺寸稳定性、表面翘曲和退化迹象。

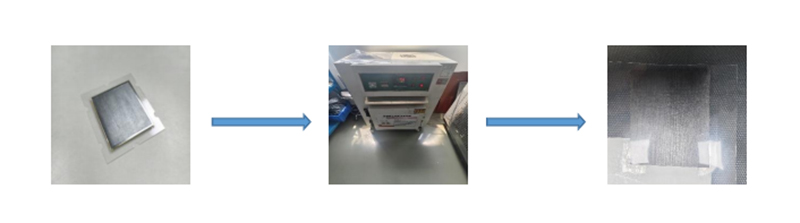

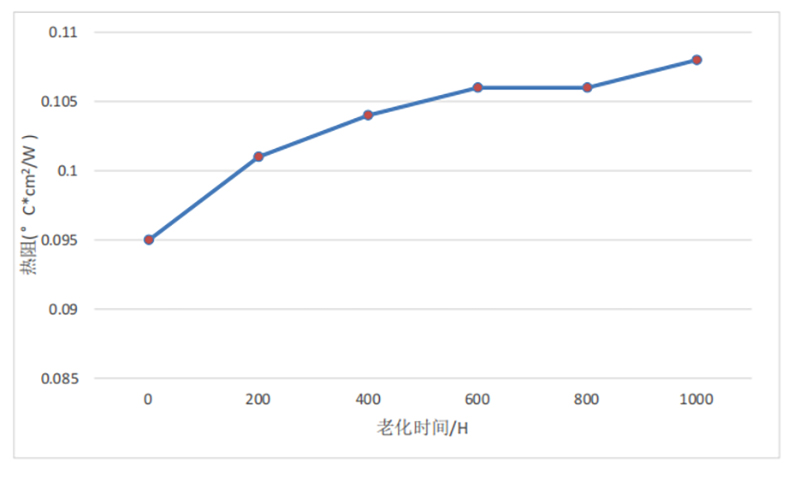

东莞盛元新材料科技有限公司石墨烯导热垫片老化测试：

关键的失效信号包括：机械强度下降、氧化速率加快、耐用性和寿命缩短。全面的失效判断需要综合化学组成、物理结构、热行为和老化数据，这正是盛恩帮助制造商在产品上市前降低风险的方法。

二、目视检查 vs 仪器测试

石墨片失效判断不能靠猜测，需要肉眼观察与仪器数据相互印证。

目视检查是快速筛查的第一道防线：在斜射光下检查表面缺陷、变色、氧化斑点；识别从安装孔扩展的微裂纹；将可见损伤与已知失效模式对照。盛恩的技术人员将目视检查作为深入测试前的初步筛选。

但肉眼只能看到表面，仪器测试才能用数据确认失效判断：测量电阻率和导热系数的变化，如果电阻率升高而导热系数偏移，往往意味着内部存在隐蔽裂纹。

IDTechEx在2025年材料可靠性展望中指出：“先进材料测试在电子可靠性中正在变得不可或缺”，这正是盛恩将多层次测试融入每一次石墨片失效评估的原因。视觉与科学相结合——因为可靠的数据胜过一切猜测。

三、生产现场快速失效验证

在量产线上，石墨片失效判断不是猜测，而是基于结构、厚度和纯度的快速、务实的判断。

1. 晶体结构中的夹杂物与空洞

可靠的失效判断从石墨片内部开始：在显微镜下检查可见缺陷；用X射线衍射扫描内部空洞；标记影响材料完整性的异常夹杂物。晶格畸变意味着失效风险，金属夹杂会导致导电率下降；微孔聚集会降低抗拉强度，大空腔则形成热热点。

今天的微小空洞可能意味着明天的彻底失效——这正是盛恩在成型后立即进行失效分析的原因。

2. 厚度均匀性验证

厚度偏差常常隐藏在正常外观之下。通过多点测量厚度、记录电阻率值、对比电阻分布图来确认均匀性，如果电阻率出现尖峰，石墨片失效很可能与压缩不均匀有关。

3. 纯度与杂质水平确认

纯度比外观更能说明问题。通过化学分析检测污染物、用光谱法追踪微量杂质、验证高纯度以保障长期性能，低污染保障稳定的抗氧化性，过量杂质则会加速失效。

当纯度、厚度和结构都达标时，石墨片失效判断就能做到快速、准确、可靠。

石墨片失效判断不是一门玄学，而是一套有章可循的工程方法。从材料组分分析到结构完整性检查，从热性能测量到加速老化测试，每一层都在回答同一个问题：这块石墨片还能不能继续可靠地工作？

在日常生产中，快速失效验证同样不可或缺。通过晶体结构检查、厚度均匀性验证和纯度确认，可以在产品出厂前拦截潜在缺陷，避免将风险留给客户。

东莞市盛元新材料科技有限公司（品牌：盛恩）在石墨导热材料领域积累了完善的失效分析数据库与测试能力——从材料入场的严格组分验证，到生产过程中的结构检查与厚度监控，再到成品的加速老化测试——可为客户提供从选型建议到失效诊断的全流程技术支持。如果您在石墨片使用过程中遇到性能异常，欢迎联系盛恩技术团队进行专业分析。
