导热垫片选型五要素：从参数到实战的完整指南

在电子产品的热管理中，导热垫片是最常见也最容易被低估的环节。它不像散热器那样显眼，也不像风扇那样“主动”，但它恰恰是连接芯片与散热器的“最后一厘米”——这短短的距离，决定了热量能否顺利排出。选对了，设备冷静可靠；选错了，热点积聚、性能降频，甚至批量返修。

导热垫片的选型并不复杂，但需要考虑的因素确实不少。导热系数要看，厚度和压缩性要算，电气绝缘不能忽视，合规认证必须齐全，形态尺寸还得匹配装配工艺。五个维度环环相扣，任何一个环节的疏忽都可能让整台设备的散热设计功亏一篑。

一、导热系数：够用就好，不是越高越香

导热系数（单位W/m·K）是衡量材料传导热量能力的基础指标。数值越高，意味着单位时间内能传递更多的热量。但这并不意味着选型时一定要追求“最大值”。

不同应用场景对导热系数的需求差异很大：

  · 普通LED照明、电源模块：1.5–3 W/m·K通常足够

  · 笔记本电脑、工控主板：3–6 W/m·K

  · 服务器CPU、GPU、大功率IGBT：6–12 W/m·K甚至更高

需要注意的是，导热系数只是材料本身的属性，真正决定散热效果的是整个导热路径上的热阻抗——包括材料内部热阻和两端的接触热阻。一块导热系数很高的垫片，如果太硬、无法充分贴合芯片表面，实际散热效果可能反而不如一块中等导热系数但压缩性更好的垫片。

因此，选型时应关注供应商提供的热阻抗实测数据（单位°C·cm²/W），而不是只看导热系数的宣传数值。同样重要的是，确认数据是在与你的应用相近的压力和厚度条件下测得的。

二、厚度与压缩性：填得满、压不坏

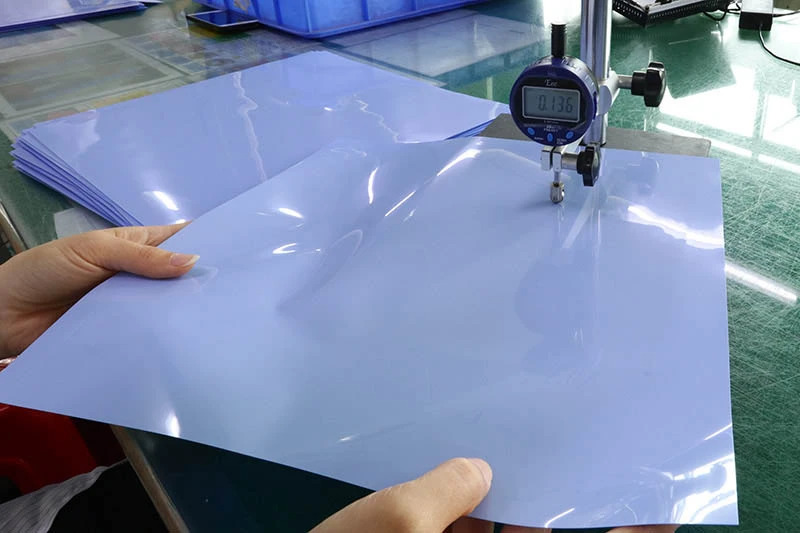

导热垫片的厚度选择直接影响两个问题：能否填满间隙，以及会不会压坏元件。

测量芯片与散热器之间的最小和最大间隙后，垫片的原始厚度应略大于最大间隙（通常大0.2–0.5mm），以确保在安装压力下能够充分填充。压缩率一般控制在10%–40%之间：

  · 压缩率太低（<10%）：接触不充分，空气间隙残留，热阻增大

  · 压缩率适中（15%–30%）：接触充分，回弹良好，长期稳定

  · 压缩率过高（>40%）：垫片可能被压溃，或者对芯片产生过大应力

压缩率的选择还与垫片的硬度和密度相关。太软的垫片容易被过度压缩，长期使用后永久变形，失去回弹力；太硬的垫片则难以贴合不平整的表面。专业的制造商会在技术数据表中提供压缩应力-应变曲线，帮助工程师精确匹配安装压力。

另外，对于同一个产品上存在不同高度元器件的情况（例如PCB上有高低不等的芯片和电容），可以考虑使用可压缩性更强的高变形垫片，或者在不同区域使用不同厚度的垫片组合。

三、介电强度：绝缘不是“附加题”

在很多应用中，导热垫片同时承担着电气隔离的任务。如果垫片的绝缘性能不足，高压击穿可能直接损坏电路板，甚至引发安全事故。

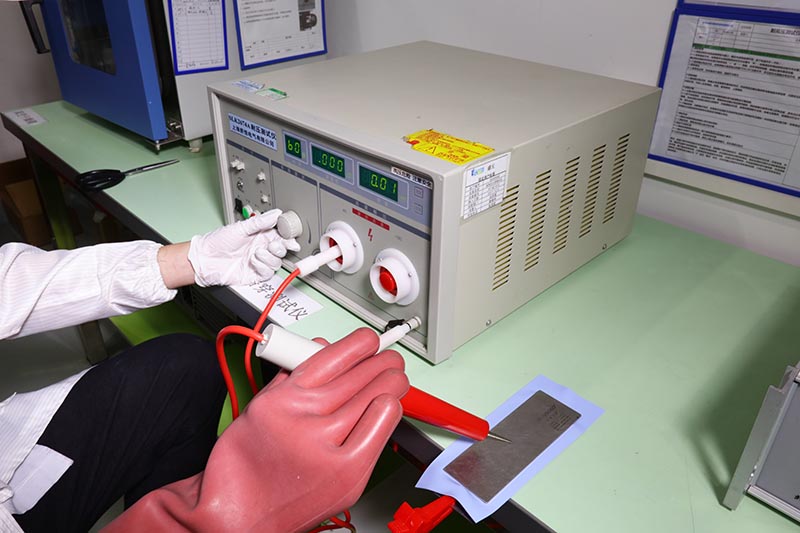

介电强度（单位kV/mm）是衡量材料抵抗电压击穿能力的关键指标。对于常见的低压电路（如12V、48V），介电强度≥4 kV/mm通常足够；而对于电源模块、电动汽车电控等高压场景（300V以上），可能需要6–10 kV/mm甚至更高。

需要注意的是，介电强度会随着垫片厚度的增加而提高，但厚度增加又会恶化导热性能。因此，需要在保证绝缘安全的前提下，选择尽可能薄的垫片。一般建议安全系数取2倍：即垫片能承受的电压 ≥ 工作电压 × 2。

此外，长期使用中的绝缘稳定性同样重要。高温老化、潮湿环境、反复热循环都可能导致介电强度下降。选型时应要求供应商提供老化后的介电强度保持率数据。

四、合规认证：出口的通行证

如果产品需要出口到欧美市场，导热垫片必须满足一系列环保和安全法规。这些认证不是可有可无的“加分项”，而是进入目标市场的“准入证”。

  · RoHS：限制铅、汞、镉、六价铬等有害物质，几乎所有消费电子产品必备。

  · REACH：欧盟化学品注册、评估、授权和限制法规，要求披露高关注物质。

  · UL认证：主要验证材料的阻燃等级（常见UL 94 V-0）和电气安全性能。

  · 卤素控制：部分客户要求无卤（Halogen-Free），以减少燃烧时产生的有毒气体。

采购时，应要求供应商提供每批次的合规检测报告（COA），而不是仅仅一份“典型值”规格书。这些文件在客户审核和海关清关时往往会被重点查验。

五、形态与尺寸：匹配装配工艺

导热垫片可以做成各种形态：卷料、片材、模切件、异形冲压件等。选择哪种形态，取决于你的生产规模和装配方式。

  · 卷料：适合大批量自动化贴装。材料以卷筒形式供应，贴装机连续取料、自动定位，效率高、废料少。

  · 片材：适合中批量或手工装配。工人按需裁切，灵活性高，但效率较低。

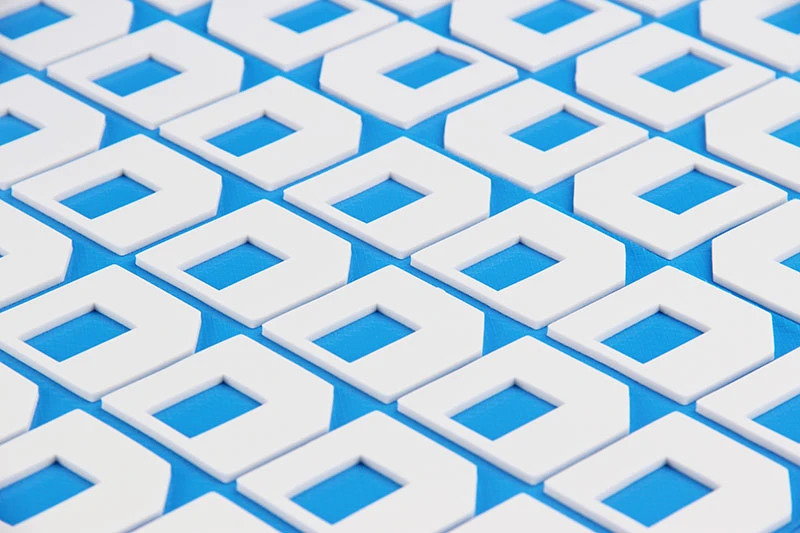

  · 模切件：适合复杂形状或高精度要求。预先冲切好避让孔位、异形轮廓，贴装时无需二次加工，但前期有模具费用。

除了形态，还需要关注垫片的背胶情况。自带背胶的垫片安装方便，但可能会增加一点点热阻；无背胶的垫片依靠机械压力固定，适用于对热阻要求极致的场景。

最后，与散热器和电路板的尺寸匹配也不容忽视。垫片过小会留下未覆盖的热点区域，过大则可能挤压到旁边的元件。建议在CAD中模拟装配，确认垫片轮廓与元件布局的干涉情况。

实战选型流程

结合以上五个因素，推荐按以下步骤进行选型：

  1. 确定热源参数：测量芯片功耗、允许结温、散热器性能，估算所需的总热阻。

  2. 测量安装间隙：获取芯片与散热器之间的最小和最大间隙，确定垫片厚度范围。

  3. 初选材料：根据导热系数、压缩性、绝缘要求，筛选出2-3款候选材料。

  4. 索要样品测试：在实际工况下安装样品，用热成像仪或热电偶验证温度分布。

  5. 检查工艺适配：确认垫片形态、背胶、尺寸是否匹配产线装配方式。

  6. 审查合规文件：索取RoHS、REACH、UL等认证报告，以及批次检测数据。

导热垫片的选型，本质上是在导热效率、电气安全、机械匹配和生产成本之间寻找最佳平衡点。没有一种材料是万能的，只有最适合你产品工况的方案。建议在选型初期就与供应商充分沟通，索要完整的技术数据表和老化的测试报告，并通过实际样品验证来消除不确定性。
