如何对导热绝缘材料进行失效分析

导热绝缘材料失效分析

在高功率电子设备中，导热绝缘材料扮演着一个默默无闻却至关重要的角色。它既要将热量从芯片快速传导到散热器，又要可靠地隔绝高压电流。当这片材料出现问题时，往往不是“轰然倒塌”，而是像一声细微的叹息——导热系数缓慢下降、介电强度悄然衰减、边缘出现肉眼难辨的微裂纹。等到设备故障爆发，可能已经过去了数月甚至数年。

失效分析，正是为了捕捉这些“无声的裂缝”而存在的。它不是事后追责的“验尸报告”，而是一套系统的方法论，帮助工程团队在材料失效的早期发现端倪，追溯根本原因，并最终阻断同类问题的再次发生。本文将从实战角度，介绍导热绝缘材料失效分析的核心步骤、关键设备、常见失效模式以及如何将分析结果转化为供应链和设计的改进措施。

一、为什么失效分析是供应链与设计的“免疫系统”

许多采购和工程人员只有在批量故障发生后才会想到失效分析。但实际上，定期的失效分析更像一套免疫系统——它能够在问题蔓延之前，识别出材料配方、生产工艺或设计匹配上的薄弱环节。

一份完整的失效分析报告，可以回答以下问题：材料是在热老化后导热系数衰减过快，还是在湿热环境下介电强度下降？是安装时的机械应力导致分层，还是原材料批次中填料分散不均造成了局部击穿？这些答案直接指导着供应商筛选、来料检验标准的制定，以及设计余量的调整。

更重要的是，失效分析的结果可以与寿命测试数据相互印证。如果加速老化测试显示某款材料在1000小时后性能仍满足要求，但实际应用中却出现早期失效，那么失效分析就能帮助找出是测试条件与现场工况的差异，还是安装工艺的偏差。

二、失效分析的五步法

一个完整的导热绝缘材料失效分析流程，通常包括五个循序渐进的步骤。

第一步：梳理材料规格与初始性能

在分析失效原因之前，首先需要确认材料的原始规格是否与应用需求匹配。这一步包括：查阅供应商提供的导热系数、介电强度、阻燃等级、吸湿率等关键参数；测量未使用过的同批次留样，建立基线数据；核对设计文件中的厚度、硬度、尺寸公差要求。

很多失效案例的根源，其实是最初的选型就存在偏差——比如将工作电压1200V的系统配上了介电强度仅6kV/mm的材料，或者在需要高柔性的曲面贴合中选用了刚性过大的片材。通过规格梳理，可以快速排除“先天不匹配”的可能性。

第二步：加速老化与热应力暴露

为了模拟材料在数月或数年内的退化过程，需要在实验室中进行加速老化。常见的应力包括：高温存储（如125°C或150°C，持续500-2000小时）、温湿度循环（如-40°C到125°C，每分钟10°C以上的冷热冲击）、高温高湿（85°C/85%相对湿度）。

老化后，再次测量导热系数、介电强度、重量变化、外观等指标。如果导热系数下降超过15%，或者介电强度低于安全阈值的1.5倍，说明材料在该应力下存在退化风险。值得注意的是，某些材料在单一热老化下表现稳定，但加入湿度后性能急剧恶化——这提示了材料对潮湿环境的敏感性。

第三步：介电测试定位电气失效路径

对于以绝缘为主要功能的材料，介电性能的衰减是最危险的信号。在失效分析中，通常采用以下测试：逐步升压法，记录击穿电压并计算介电强度；绝缘电阻测试，评估材料在高压下的漏电流；局部放电检测，捕捉微小放电的起始电压和幅值。

击穿后的样品，其击穿点的形貌可以提供重要线索——如果击穿孔边缘整齐、无碳化痕迹，可能是材料内部存在气泡或杂质导致的早期击穿；如果击穿孔周围有明显的烧焦和碳化痕迹，说明经历了较长时间的电弧跟踪。结合显微镜观察，可以判断是材料本身的缺陷还是外部污染所致。

第四步：显微镜分析寻找结构缺陷

热、电应力造成的损伤，往往在微观层面率先显现。常用的显微分析手段包括：光学显微镜观察表面是否有裂纹、气泡、分层；扫描电子显微镜（SEM）观察断口形貌和填料分布；能谱分析（EDS）检测异常元素，如腐蚀产物或污染物。

典型的结构缺陷有：内部气孔（在固化过程中未排出的空气）、填料团聚（导致局部导热不均或绝缘薄弱点）、层间分层（通常由热应力或吸湿膨胀引起）、边缘微裂纹（冲切或装配时产生）。这些缺陷在出厂时可能已经存在，但在老化过程中逐渐扩展，最终引发失效。

第五步：机械与振动验证

绝缘导热片在实际设备中要承受装配压力、运输振动、热胀冷缩等机械应力。失效分析中，需要评估：压缩永久变形率（在额定压力下长期压缩后的厚度恢复能力）、拉伸强度和断裂伸长率（反映材料的韧性）、以及振动前后的介电强度变化。

如果一个样品在电气测试中失效，但显微镜下没有发现明显缺陷，可能原因就是机械应力导致接触界面分离，而非材料本体破坏。这种情况下，需要调整散热器的安装扭矩或增加缓冲结构。

三、失效分析所需的关键设备

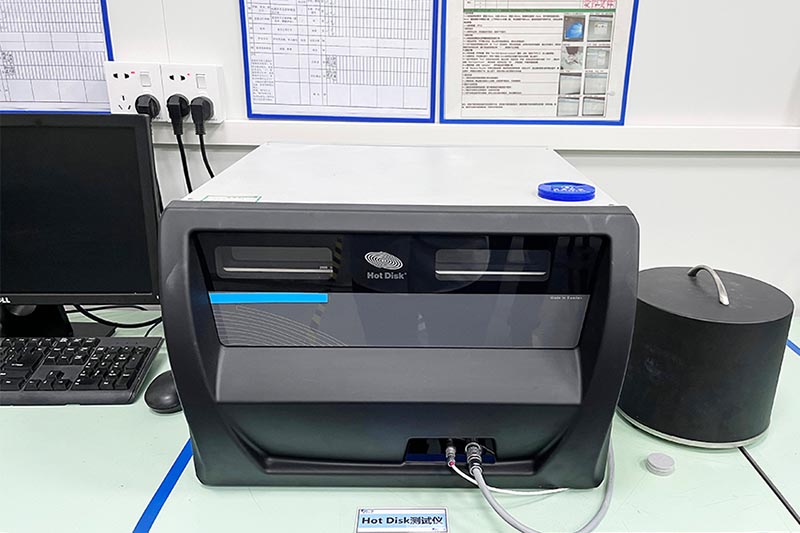

要完成上述分析，实验室需要配备以下几类核心设备：

热成像仪用于快速定位工作中的热点。一个正常的绝缘导热片，其表面温度分布应当均匀；如果出现局部高温尖峰，往往意味着该区域导热不良或有气隙。热成像还可以辅助判断导热系数的相对变化——在相同发热功率下，表面温度越高的区域，导热路径的热阻越大。

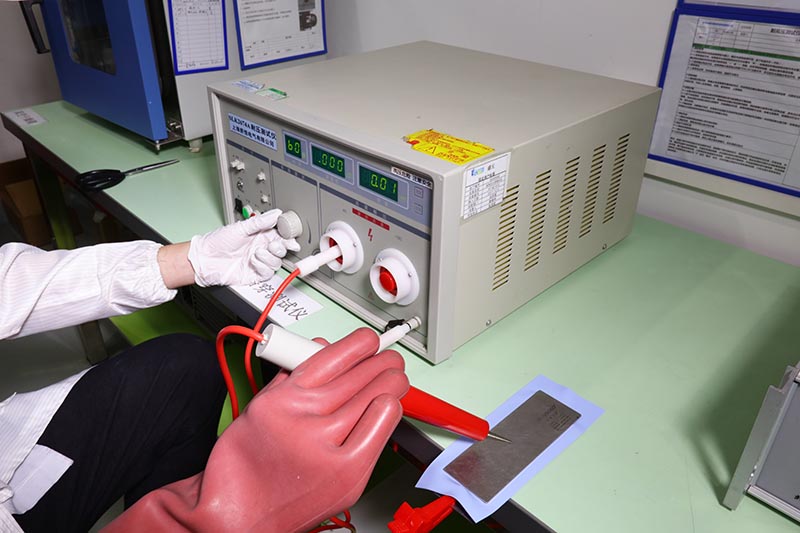

介电测试系统包括可编程高压源、电极夹具和漏电流检测模块。需要能够输出0-10kV甚至更高的电压，并支持多种升压速率（如0.5kV/s、1.0kV/s）。对于薄型材料（<0.5mm），测试时要注意避免边缘闪络，通常采用油浴或屏蔽电极。

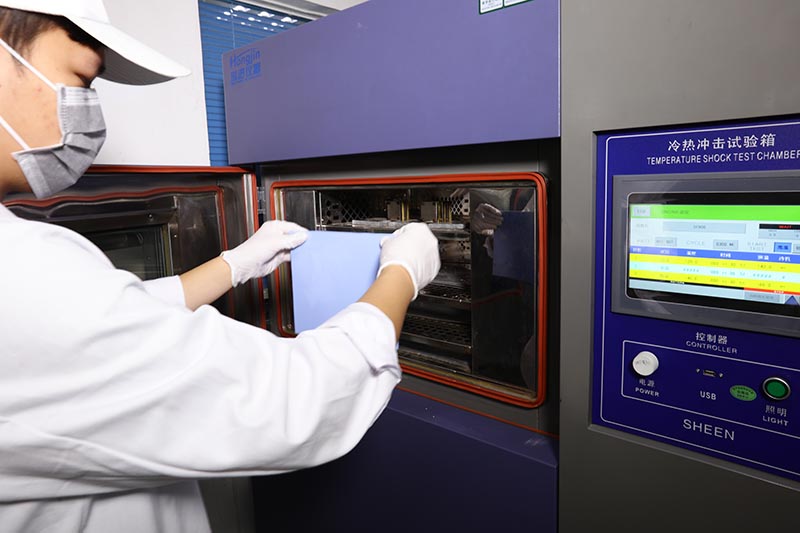

环境试验箱能够独立控制温度和湿度，并支持快速温变。推荐具备-40°C到150°C的范围，以及20%到95%的相对湿度控制能力。对于温度循环测试，升降温速率最好能达到5-10°C/min以上。

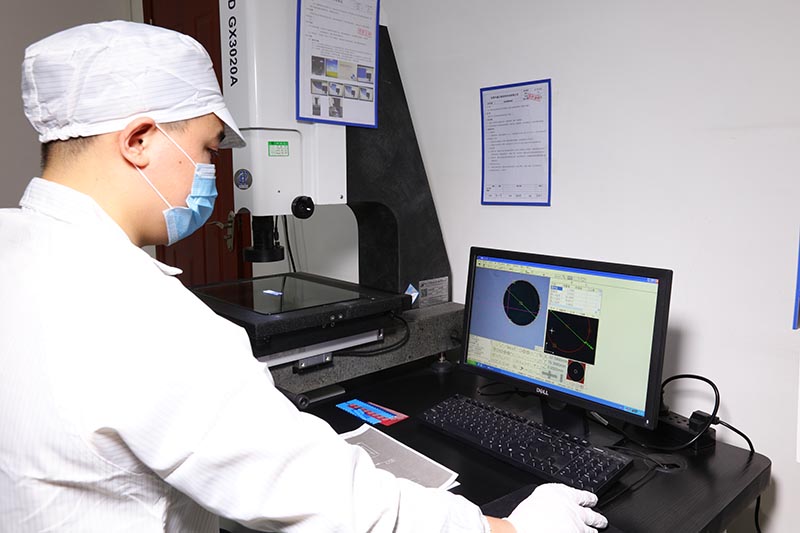

显微镜及图像分析系统包括体视显微镜（放大倍数10-100倍）用于表面观察，以及金相显微镜或SEM用于更高倍率的断面分析。配合图像测量软件，可以统计气孔的尺寸和分布密度。

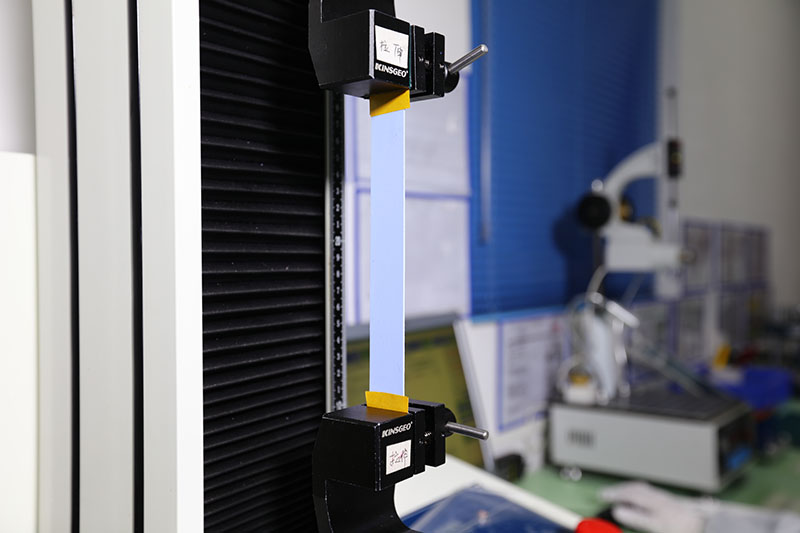

机械测试机用于拉伸、压缩和剥离测试，精度要求0.5级或更高。对于软质导热片，建议使用非接触式引伸计，避免夹持力导致样品变形。

四、如何区分机械失效与热失效

在实际失效案例中，机械应力和热应力往往同时存在，但主导因素不同，解决路径也截然不同。

机械失效的典型特征包括：裂纹沿应力集中方向（如边缘、螺丝孔附近）扩展；断面呈现纤维拉出或撕裂痕迹；材料厚度在受压区域明显减薄且无法回弹。常见原因有：安装扭矩过大、散热器平面度差、振动导致材料蠕动。

热失效的典型特征包括：材料颜色变深（氧化）、表面龟裂（热冲击）、导热系数阶梯式下降、介电强度随老化时间线性衰减。常见原因有：长期超过额定温度、散热风道堵塞、热源与散热器之间的热膨胀不匹配。

通过对比失效样品的表面形貌、断口特征以及老化前后的性能变化曲线，通常可以判断出主导因素。如果两者并存，则需要分别评估各自贡献度。

五、从失效分析到预防措施

失效分析的最终目的不是写一份报告存档，而是推动实际的改进。根据分析结论，可以采取以下预防措施：

如果是材料本身的问题（如填料分散不均、批次波动大）：更换供应商或提高来料检验标准，增加每批次的介电强度和导热系数抽检频率。

如果是设计匹配问题（如厚度选择不当、介电强度余量不足）：修改设计规范，增加安全系数，或者改用更高等级的材料。

如果是安装工艺问题（如贴装位置偏移、压力不均）：优化作业指导书，增加定位治具，或者采用带背胶的导热片以简化装配。

如果是环境适应性不足（如湿热导致吸湿后击穿）：增加三防漆或外壳密封，或者改用吸湿率更低的材料体系。

每一次失效分析，都应该反馈到供应商审核、来料检验、设计评审或工艺文件中，形成闭环。只有这样，失效分析才能真正成为产品质量的“免疫系统”。

导热绝缘材料的失效，从来不是“意外”。它是一系列微观缺陷在热、电、力共同作用下逐渐演化的结果。失效分析的价值，就在于把这种隐蔽的演化过程变得可见、可测、可控。
