为什么工程师更喜欢定制异形导热绝缘片

为什么工程师更喜欢定制异形导热绝缘片

在电子产品设计中，有一个问题让工程师又爱又恨——空间。

随着设备越做越薄、越做越小，这虽然是技术实力的体现，但空间越紧张，热量就越难处理。标准尺寸的导热垫片往往“水土不服”：要么大了塞不进去，要么小了留出空隙，要么形状对不上，硬塞进去反而影响装配。

这时候，一种更灵活的思路就显现出价值——定制异形绝缘导热片。

它不是“拿现成的凑合用”，而是根据实际的电路布局、热源位置、结构限制，量身裁切出一片刚刚好的材料。就像定制西装一样，每一个弧度、每一个开孔都精确对应着产品的真实需求。

为什么需要“定制”？

标准化的导热材料，在批量生产中确实有它的优势——规格统一、供应稳定、成本可控。但当产品设计越来越复杂、内部结构越来越紧凑时，标准化的局限就暴露出来了。

想象一下这样的场景：一块电路板上，芯片、电感、电容高低错落，散热器表面也不是完全平整。如果只用一张方方正正的导热垫，要么覆盖不全，要么压到旁边的小元件，要么因为厚度不匹配而导致接触不良。

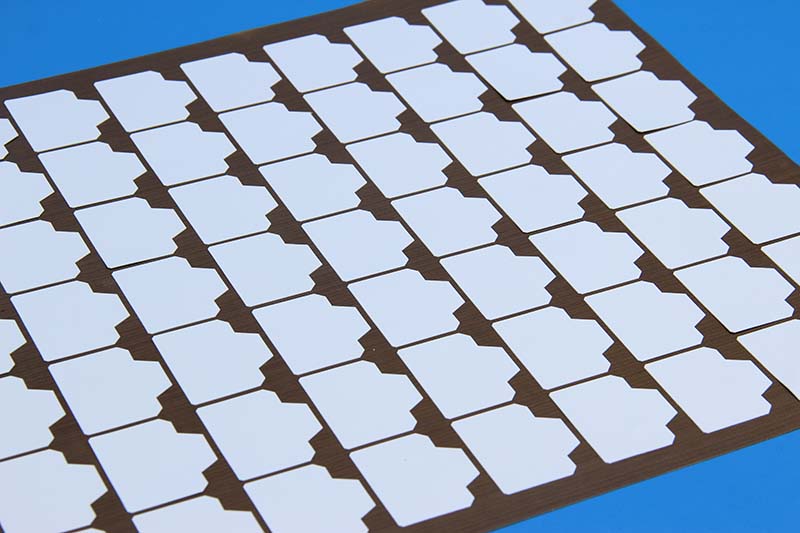

而定制异形绝缘导热片，就是为了解决这类问题而生。它可以根据PCB的布局，精确开出避让孔位；可以根据热源的位置，只在需要的区域保留材料；可以根据装配公差，调整厚度和形状。最终的结果是：每一寸材料都派上了用场，没有浪费，也没有妥协。

定制导热绝缘片的3大主要优势

定制异形绝缘导热片的优势，体现在三个层面。

首先是性能不打折。 定制的核心不是为了追求特殊形状而牺牲性能。相反，正因为形状精确，材料才能与热源和散热器实现最大面积的紧密接触，减少空气间隙带来的热阻。同时，材料本身的导热系数、介电强度等核心指标并不会因为异形裁切而降低。

其次是精度有保障。 异形加工通常采用模切或激光切割工艺。模切适合大批量生产，效率高、成本可控；激光切割则更加灵活，适合小批量、复杂形状的快速打样。无论哪种方式，都能将尺寸公差控制在±0.1毫米甚至更小的范围内，确保每一片材料都精准匹配设计图纸。

最后是响应速度快。 对于研发阶段的样机，定制材料可以在几天内完成打样，让工程师快速验证散热方案。对于量产阶段，供应商可以根据订单量灵活调整生产方式，从手工裁切到模具冲切再到自动化连线，随着产量爬坡逐步优化成本。

选型时的几个关键考量

定制异形绝缘导热片的选型，不只是画个形状那么简单。以下几个因素同样需要仔细评估。

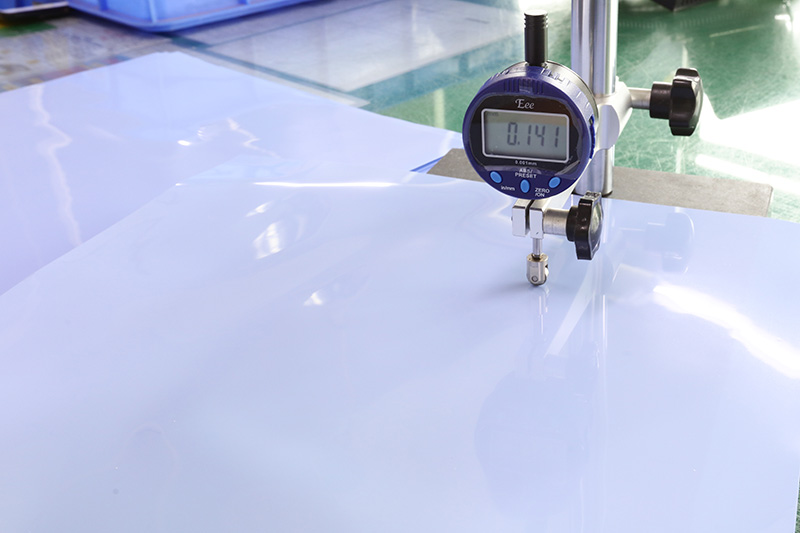

厚度控制是首要因素。厚度决定了材料能否填满芯片与散热器之间的间隙。太薄了接触不充分，热阻增大；太厚了压缩量过大，可能压坏元件或影响装配。定制异形片可以根据实际装配公差，选择最合适的厚度，甚至在同一个零件上实现不同区域的厚度差异。

材料体系的匹配同样重要。不同的应用场景对材料的要求不同——高功率模块需要更高的导热系数，电池包需要更好的绝缘性能和阻燃等级，可穿戴设备则需要更薄的厚度和更好的柔韧性。定制异形片的优势在于，可以在形状满足要求的前提下，自由选择最适合的材料体系。

环境适应性也不能忽视。产品最终会在什么样的环境中使用？是高温高湿的户外，还是恒温恒湿的室内？是否有振动、冲击？是否需要接触化学物质？这些因素都会影响材料的选择。定制异形片可以针对特定的环境要求，选用耐候性更好、抗老化能力更强的材料。

从电源模块到电池包的应用实践

定制异形绝缘导热片的应用范围很广，以下几个场景尤其能体现它的价值。

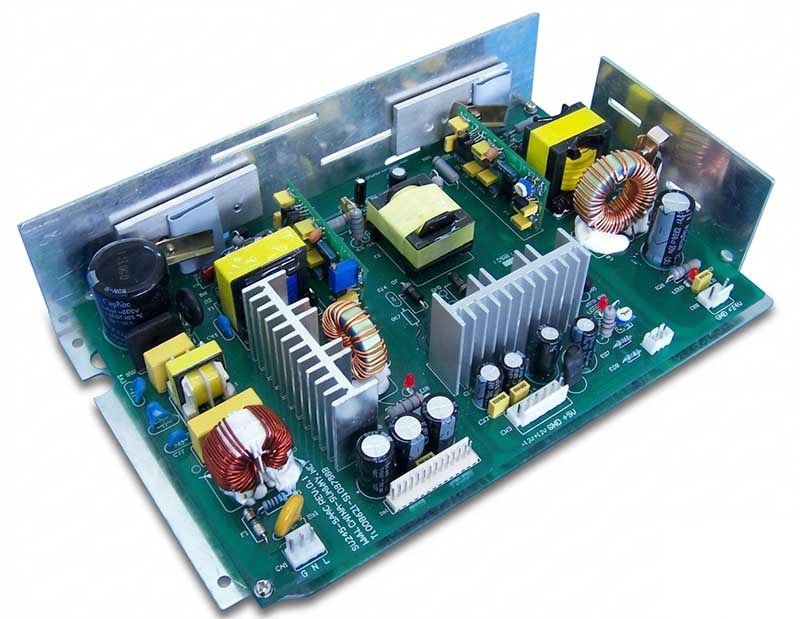

在电源模块中，IGBT、MOSFET等功率器件对散热和绝缘的要求都很高。定制异形片可以精确覆盖器件的散热面，同时避开门极引线、传感器等敏感区域。一片材料同时解决导热、绝缘、定位三个问题，装配效率大幅提升。

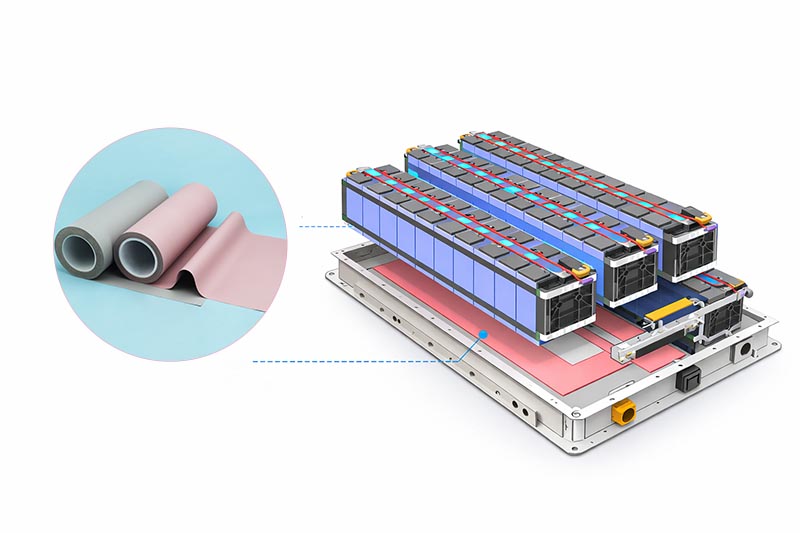

在电池包中，电芯之间的间隙往往不规则，且对绝缘要求极高。定制异形片可以根据电芯排列方式，开出精确的避让孔位，确保每颗电芯都被可靠隔离。同时，通过多层复合结构，可以在导热和隔热之间找到平衡——让热量均匀分布，避免局部过热引发热失控。

在工业控制柜中，环境复杂、长期运行，对材料的阻燃等级和耐老化能力要求很高。定制异形片可以根据控制板的布局，精准覆盖高压区域，同时预留通风通道。UL认证、RoHS合规等资质，也为其在工业领域的应用提供了安全保障。

定制导热绝缘片常见问题速览

问：定制异形片的起订量高吗？

不一定。样机阶段可以接受较低起订量，甚至按片供应。量产阶段可以根据模具分摊成本，起订量会相应提高。成熟的供应商会提供从小批量到大批量的阶梯式方案。

问：定制异形片的价格比标准片贵多少？

取决于形状复杂度和模具成本。简单形状的溢价有限；复杂形状需要开模，前期投入较高，但分摊到大批量后，单片成本可以控制在合理范围内。综合来看，定制带来的装配效率提升和良率改善，往往能抵消材料本身的成本增加。

问：定制异形片如何保证批量一致性？

关键在于工艺控制。模切工艺可以保证每片材料的尺寸一致；卷料供应的基材可以保证厚度和性能的批次稳定性；在线检测系统可以实时监控关键尺寸和外观缺陷。选择具备全流程控制能力的供应商，是保证一致性的前提。

问：定制异形片适用于医疗设备吗？

可以，但需要满足额外要求。医疗设备对材料的生物相容性、灭菌适应性、阻燃等级等有更严格的规定。定制异形片可以选用符合医疗级标准的材料，并提供相应的测试报告和认证文件。

定制异形绝缘导热片，本质上是对“热管理”这件事更精细化的思考。它不是简单地买一块材料贴上去，而是根据产品的真实需求，设计出最合适的导热路径和绝缘方案。每一处避让、每一个弧度、每一毫米的厚度调整，背后都是对产品性能的理解和尊重。

当设备越来越紧凑、功率密度越来越高，标准化材料能覆盖的场景会越来越少。而定制，恰恰是让热管理方案从“差不多”走向“刚刚好”的那一步。
