电动汽车充电的未来：高压充电桩绝缘散热解决方案

高压充电桩的绝缘散热解决方案并非只是晦涩的工程术语——它是确保充电平稳快速的关键所在，避免了充电桩过热熔毁的灾难。随着充电功率飙升至 350kW 甚至更高，充电桩的热量积聚速度堪比高峰时段 I高速公路上的拥堵。一旦绝缘和热控制出现问题，组件就会过热，停机时间激增，最终导致用户流失。

国际能源署发布的《 2024年全球电动汽车展望》指出，到2030年，全球公共充电桩数量必须增加到1700万个。“可靠性对于用户信心至关重要。”

买家们感受到了这种压力。过热的电缆、过载的MOSFET、以及侵蚀利润的返工。巧妙的绝缘和散热设计能够确保电力流畅传输，保障利润不受影响。

为什么高压充电桩容易过热？

大功率电动汽车充电站外观看似平静，但内部却会迅速积聚热量。如果高压充电桩的绝缘散热方案不够完善，尤其是在长时间充电和峰值电流负载的情况下，很容易导致内部元件温度超出安全极限。

散热不足时，问题往往从小处开始，然后迅速蔓延。例如散热器设计表面积不足以满足350-480kW输出功率的要求，当内部流体分布不均匀时，蒸汽室性能会下降。从高压充电桩绝缘热解决方案的系统角度来看，风险会不断累积，例如基准温度上升，IGBT 热量积累等风险。

高开关速度对半导体器件提出了更高的要求。在紧凑的功率电子器件舱内，结温会迅速升高。随着过热现象的加剧，设备可靠性急剧下降。国际能源署在其《2024年全球电动汽车展望》中指出，快速充电基础设施必须改进热控制，才能在不降低可靠性的前提下，维持超快速充电的增长。

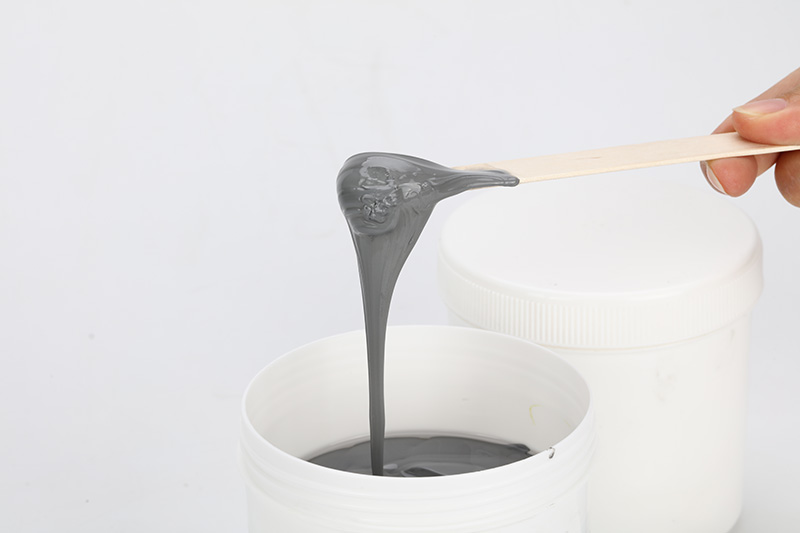

导热硅脂涂抹不均匀。微小的空气缝隙，就这么简单。 环氧树脂绝缘层上不均匀的导热界面材料会阻碍金属芯PCB向散热器的热传递。如果硅脂太稠，热量会被困住，太薄，隔热性能会受到影响。 充电桩隔热解决方案的关键风险在于表面处理以及导热硅脂涂抹。

另外，过载电缆也会引起过热。高峰时段，当载流能力超出负荷时，电阻会增大。端子处轻微氧化也会导致接触电阻急剧上升，导致热量集中在终端块、电缆接头、压接点。在可靠的高压充电堆绝缘散热解决方案下，电缆布线、连接器镀层和绝缘间距被设计成一个逻辑链，将高压连接器屏蔽与可控散热路径相结合，在局部过热导致故障报警之前就将其消除。

简而言之，过热很少是由一次剧烈的故障引起的。通常是高压充电桩系统内部的小热缺陷不断累积，直到充电桩温度过高而无法控制。

电动汽车充电基础设施中的热管理系统

大功率电动汽车充电桩运行过程中会产生大量热量，这是不争的事实。一种智能高压充电桩绝缘散热解决方案能够有效控制热量，同时保护充电桩内部所有带电部件。

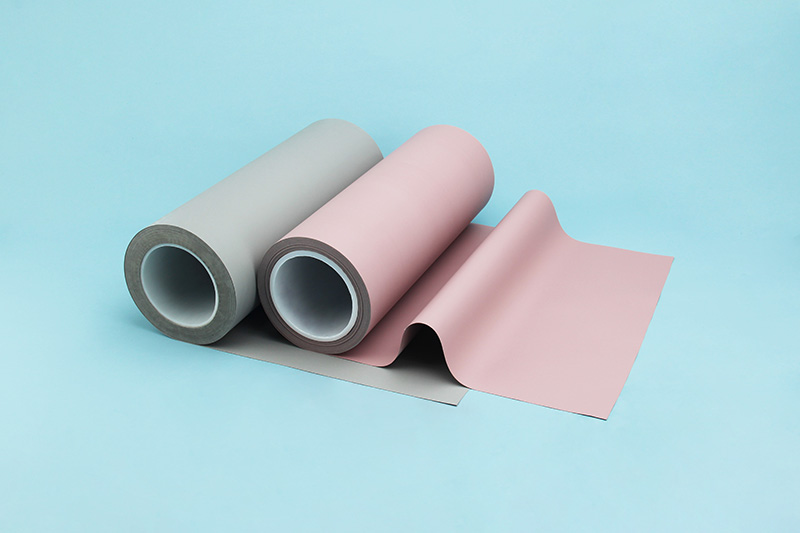

高压充电桩隔热解决方案中，绝缘层绝非单层结构。它采用智能堆叠式设计，能够承受高压、电压尖峰和长时间充电。陶瓷基板在浪涌电压下具有高介电强度，聚酰亚胺薄膜用于母线和变压器绕组的柔性包覆层，可吸收振动和热循环，共同支持高频变压器安全。

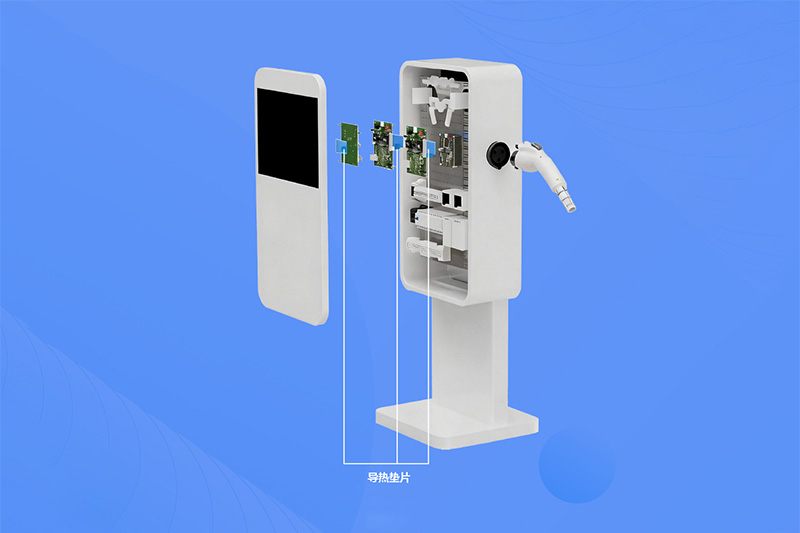

导热垫与热管和冷却风扇耦合。电源模块周围会迅速积聚热量。合适的高压充电桩绝缘散热解决方案可以有效控制热量，避免造成停机。导热垫用作导热界面材料，填充IGBT模块和热管底座之间的微小气隙。它能紧密贴合，不会产生任何问题。热管随后将热能传递到散热鳍片组，散热风扇将空气吹过鳍片表面进行主动散热。在许多快速充电柜中，这种组合可以改善电容器和电感器周围的散热，这些元件通常运行温度最高。

液冷板与密封电缆接头配合使用。当空气冷却不足以满足需求时，液体冷却就派上了用场。液冷板直接安装在IGBT模块下方，以实现高效的热传递，冷却液通道循环流体，在高损耗区域实现连续液体冷却。密封电缆接头可固定高压连接器，保持环境密封并增强电缆绝缘。这种设计确保高压充电桩的绝缘和散热系统即使在超高速充电过程中也能安全运行。

充电桩热系统中的空气冷却与液体冷却

高功率电动汽车充电站正在迅速升温。选择合适的高压充电桩热解决方案，直接关系到安全性、效率和长期稳定性。让我们以务实、简洁的方式，深入剖析空气和液体的散热路径。

对于许多运营商而言，基于空气的高压充电桩绝缘热解决方案既实用又经济。它主要依靠风扇系统，控制流经电源模块的气流，支持稳定的温度控制。在高压充电桩热装置中，稳定的气流可以减少母线和控制板周围的热点，合理的管道设计可使保温材料保持在额定限值内。

当功率升高，SiC 器件产生更高的热通量时，采用液态高压充电绝缘散热解决方案就成了明智之举。闭式冷却液回路由精密泵驱动，通过密封管道输送，将热量传递给散热器，借助紧凑型热交换器，降低内部空气温度可减轻散热层的压力。

关于高压充电桩绝缘热解决方案的常见问题解答

高压充电桩绝缘热解决方案中过热的原因是什么？

1）功率半导体应力

· SiC MOSFET 和 GaN HEMT 在高频下开关；结温上升迅速。

·如果气流受阻，与缓冲电容器配对的IGBT模块可能会积聚热量。

2）热路径缺陷

·导热硅脂涂抹不均或导热垫老化会导致空气间隙。

·散热器与均热板之间的粘合不良会增加电阻。

3）连接热点

·高压连接器松动或电源线过载。

·氧化端子块导致局部电阻增大。

当环氧树脂或聚酰亚胺薄膜等绝缘材料开始变色时，警告就已经发出了。

为什么高功率充电柜的绝缘设计至关重要？

在一个紧凑的机柜内，电压和热量都在争夺空间。精心设计的隔热层可以有效控制这两者。

电阻层

·用于高频变压器附近介电强度的陶瓷基板

·功率二极管和晶闸管下方的云母片

·玻璃纤维增强聚合物，用于增强结构刚性

热传递层

石墨片横向扩散热量

·相变材料在循环过程中保持紧密接触

均衡的结构设计可保护FR-4 PCB或金属芯PCB的线路免受损坏，同时引导热量流向热管或液冷板。其结果是：输出稳定，而非逐渐失效。

如何在日常运行中提高长期可靠性？

可靠性源于严谨的细节：

① 在易受热循环影响的区域，选择硅凝胶代替硬质环氧树脂。

② 在大电流功率电感器和共模扼流圈附近使用陶瓷PCB。

③ 密封电缆接头入口，防止电解电容器端子附近受潮。

④ 在金属芯PCB上靠近超级电容器组的位置嵌入传感器，以便及早发出过热警报。

充电桩和其他机器一样会老化。良好的绝缘、整洁的信号线缆布线以及一致的散热界面可以防止微小的热量火花演变成不易察觉的结构损坏。
