在高功率电子领域，功率模块的热管理决定着系统是平稳运行还是彻底崩溃。电路板过热会导致利润缩水、保修费用飙升，并损害公司声誉。采购团队会因此损失大量退货，工程师们会因此熬夜重新设计产品，而客户呢？他们只会感到失望。选择合适的基板、界面材料和散热策略并非无关紧要的技术细节，而是关乎公司利润的保障。

把你的PCB想象成八月的城市。没有空气流通，没有遮荫，一切都会变得异常缓慢。智能散热设计就像是电子的城市规划——将热量引导到可以散热的地方，而不是让热量堆积在网络空间。如果设计得当，你的产品就能运行稳定、散热良好，并且经久耐用。

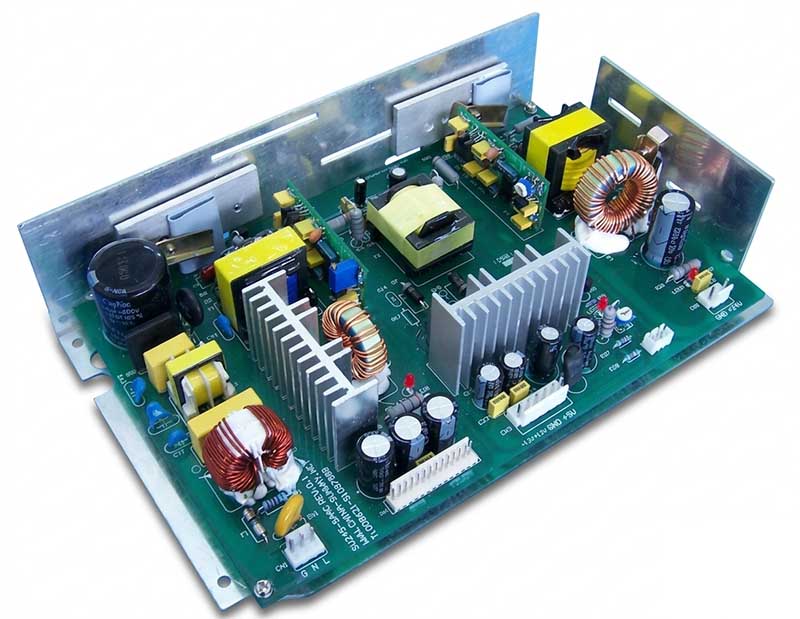

电源模块热管理在PCB设计中的重要性

电源模块的热管理不仅仅是保持低温，它还能确保电路板的正常运行。当电源、模块设计和热管理脱节时，热量会迅速积聚。智能PCB布局将热控制视为核心工程设计，而不是事后考虑的因素。

当功率密度增加时，热应力会在电路板内部引发连锁反应，在硅层面，结温升高会加速金属迁移，导致元件失效。在互连层面，反复加热循环会导致焊点开裂和性能下降。在系统层面，长期接触会导致寿命缩短。有效的功率模块热管理可控制芯片到环境的热流，减少热冲击，并保持功率模块在负载下的稳定性。

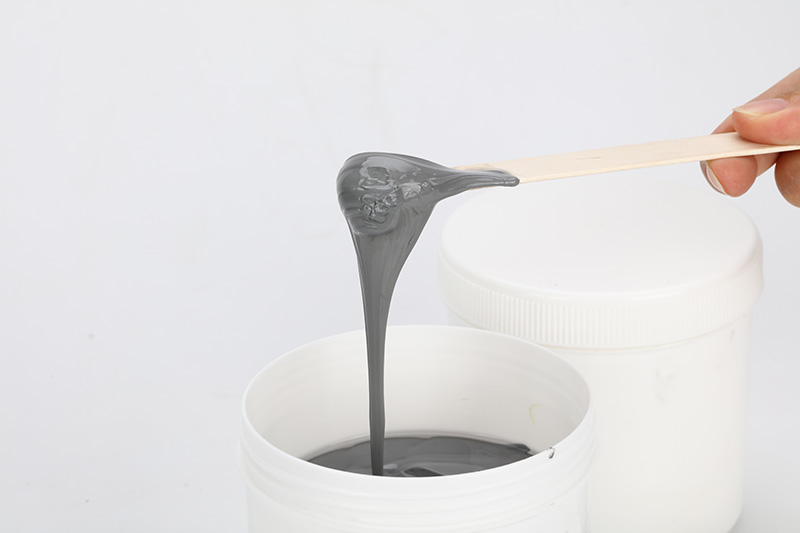

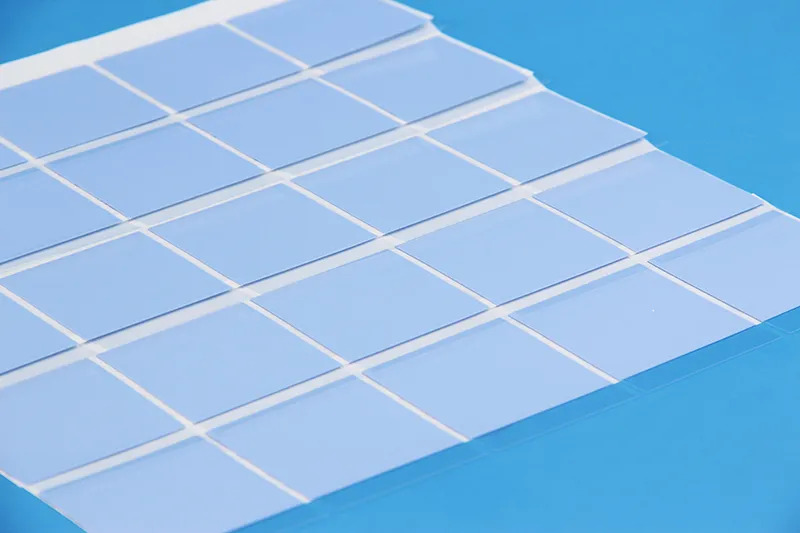

导热硅脂可以填充微小的空隙，相变材料在目标温度下软化 改善表面润湿性。因此，利用导热硅脂和相变材料延长元件使用寿命。在功率模块热管理中，微小的接口调整可以降低结温，从而保护功率模块免受过早疲劳的影响。

影响功率模块热效率的 4 个关键因素

功率器件运行温度很高，如果散热不当，性能会迅速下降。强大的电源模块散热管理功能可确保系统稳定、高效且持久耐用。

从材料到流体，每一层都会影响电源模块处理热流和电应力的能力。

首先是热界面材料，其中，膏类导热材料具有可控粘度，但对泵出敏感，间隙填充垫能够平衡硬度，具有宽广的工作温度，相变材料具有稳定的介电强度，稳定性高，在实际的功率模块散热中，接口选择不当会导致结温迅速升高。

其次是散热器的选择，散热片决定了功率模块的热阻。 在选择上要考虑热导率与密度，成本效益和可加工性。铜导热快，铝轻便，而先进陶瓷在高温电力电子器件散热方面更胜一筹。

另外，基底材料也同样重要。氧化铝拥有中等导热性，稳定的介电常数，氮化铝具有高导电性，氮化硅具有高机械强度。成本和加工温度决定了生产良率。选择合适的基板可以减少应力开裂，并使热管理系统长期保持稳定。

最后，冷却液和介电液的选择能够将电源模块热管理提升到一个新的水平。乙二醇-水具有中等粘度特点，介电液体具有高介电强度，合成冷却液高沸点，拥有低腐蚀性能。对于高密度功率模块冷却系统，浸没式冷却液可显著降低热阻。

如何为您的功率模块选择合适的散热管理系统

选择合适的功率模块散热管理方案不仅仅是为了降低温度，更重要的是保持性能稳定、控制成本并确保多年可靠性。当功率模块内部热量积聚时，效率会迅速下降。智能散热管理系统能够确保功率电子器件运行平稳、稳定，并随时应对高负载。

在设计功率模块热管理时，首先要考虑功率密度。高密度意味着更紧凑的布局和更快的热量积累。为了有效冷却功率模块，降低热阻始终是最佳选择，但这必须符合预算和加工限制。

其次是成本平衡。导电环氧树脂能够降低制造成本，银烧结膏具有优异的热界面材料性能以及更佳的长期表现。对于初创企业和中等批量生产而言，导电环氧树脂似乎很实用。但对于需要输出大电流的电动汽车或工业驱动系统来说，银烧结则更为合适。

环境因素也同样重要，您的电源模块冷却方案取决于外部环境，需要考虑工作温度范围、恶劣的环境条件以及监管和环境影响。制冷剂散热能力强，但可能引发合规性问题。合成制冷剂稳定性好，更易于管理，但有时在极端负荷下效率较低。

在紧凑型逆变器设计中，如果空间有限，优先选择高传热系数的流体。如果安全是首要考虑因素，低可燃性合成冷却剂更安全。

关于功率模块热管理的常见问题解答

过热会如何影响电源模块的可靠性？

过热会导致电源模块悄无声息地失效：

· 无铅焊膏和高温焊点中的焊料疲劳

· 当银烧结膏或导电环氧树脂降解时，芯片连接处会出现裂纹。

· 陶瓷基板（例如氧化铝或氮化硅）失去机械稳定性

· 封装层——环氧树脂或硅酮封装材料——固化和开裂

随着结温升高，热阻也随之增大。这种恶性循环会缩短使用寿命，并将轻微的热失衡演变为现场故障。

哪些材料能改善高电流负载下的散热性能？

高电流需要采用堆叠式方法：

· 散热层——铜、铝合金或均热板，用于扩散热点。

· 具有导电性的电气绝缘——氮化铝基板、直接键合铜或绝缘金属基板。

· 界面控制——使用导热硅脂、导热膏、相变材料或间隙填充物来消除气隙。

每层都逐步降低热阻，防止开关损耗演变成热失控。

哪些导热界面材料最适合大规模生产？

生产线既重视可重复性，也重视导电性。

· 导热垫和缝隙填充物：清洁操作，厚度可控

· 相变材料：放置过程中稳定，加热后可流动

· 热熔胶：兼具粘合和传热功能

· 导热硅脂或导热膏：高性能，需要更严格的工艺控制。

在大批量组装中，一致性比实验室峰值数值更重要。

哪些冷却方式适用于高密度电力系统？

当功率密度提高时，散热就变得至关重要：

· 被动式：适用于中等负载的石墨复合材料或铝合金散热器

· 强制送风：利用蒸汽室和气流来消除温度梯度

· 液冷回路：用于紧凑型机架的乙二醇-水混合物或合成冷却液

· 浸没：介电液体或矿物油，适用于极高密度环境

封装材料——灌封胶或导热聚合物——会将热量导向这些系统，而不是散发出去。在高密度组件中，冷却不再是可有可无的，而是决定其能否存活的关键。
