什么是导热间隙垫片？

在热管理领域，空气是首要敌人。其导热系数仅约0.026 W/mK，严重阻碍散热效率。选用合适的导热垫片可替代空气介质，实现热量从设备到散热器的可预测传递。这正是导热垫片发挥作用之处。对可靠性工程师而言，选择合适的垫片不仅关乎降温，更关乎确保产品在实际应用中正常运行，避免因故障返修。

导热垫类型

并非所有导热界面材料性能相同。垫片的化学成分决定其长期可靠性及在敏感环境中的适用性。

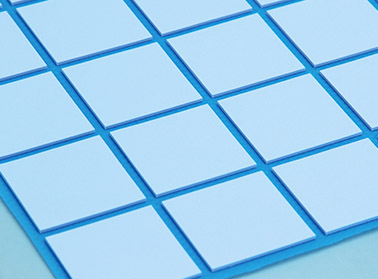

硅胶导热垫：绝大多数导热垫采用硅基材料。硅聚合物主链天然具备高温稳定性（-50-200℃）和低模量（柔韧性）。主要应用场景为通用电子产品、汽车功率模块及户外通信设备。适用于需电气绝缘且要求快速粘合组装的组件。

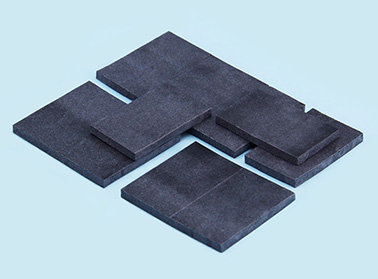

石墨/碳纤维导热垫：具有卓越的导热性，多数碳材料具有高度各向异性，面内导热性虽高，但垂直（Z轴）方向导热性较低。在操作时注意材料可能脆性较大，需谨慎切割并注意边缘处理。

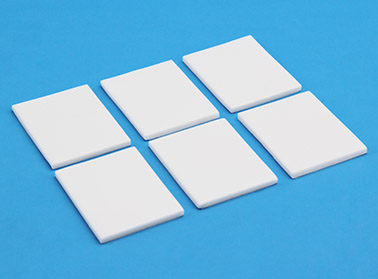

无硅导热垫片：在光学传感器、汽车摄像头（ADAS）和硬盘中，迁移的硅油会导致镜头起雾或绝缘电气接触点。无硅导热垫可实现零气体释放，主要适用于涉及光路或要求高洁净度的电子设备应用。

增强型聚合物垫片：例如通过增加玻璃纤维/聚酰亚胺等基材，在垫片中添加网状或薄膜层，防止装配过程中的拉伸并提高抗撕裂性。这对自动化装配制造或需要返工的应用至关重要。

如何选择合适的导热间隙垫片

选择需在散热性能与机械应力管理之间取得平衡。

首先需要测量间隙并设定BLT目标值，测量标称间隙及公差叠加值（使用塞尺），目标BLT≈标称间隙×（1−所需压缩率）。

示例：标称间隙0.8毫米，压缩率40%→选择1.3毫米标称垫片。

警告：避免过度压缩（>50%）。过大压力会改变材料密度并导致PCB弯曲。

然后确定性能与安全规格，指定厚度及压力下的热导率（k值）（垂直方向），目标BLT下的热阻（R″），介电强度（kV/mm）与体积电阻率（Ω·cm），高温压缩永久变形率、玻璃化转变温度、可燃性（UL94），挥发性有机化合物/脱气（含光学传感器时）

其次确定制造与装配适配，大批量生产线推荐使用预成型件或卷带模切垫片进行贴片，小批量或原型制作采用裁切适配片材，若部件在最终固定前存在位移，建议采用背胶固定。

最后，小批量试产与认证。使用实际配合面、夹紧扭矩及热负荷进行小批量试产。测量稳态温差ΔT，并执行短期可靠性测试（热循环+85/85）。

导热间隙垫片的关键应用

电动汽车（EV）电池模块

大型导热垫片是电动汽车电池热管理的标准解决方案。它们置于电池单元与冷却板（液冷系统）之间。此应用需满足电气绝缘要求以防止高压电弧放电，同时抗振动与抗冲击需求要求材料具备良好柔韧性。选择高介电强度硅胶垫片，或用于横向热平衡的碳纤维导热片。

LED照明与光学模块

LED驱动器在密封腔体内产生大量热量。大阵列布局、易装配性及对硅胶脱气的光学敏感性。光学应用采用无硅热垫；高洁净度与低热阻应用选用相变材料（PCM）。

5G/电信与户外电子设备

模块化机架需现场可维护性及可变间隙；需采用耐候型导热垫。

消费电子与笔记本电脑

选择导热间隙垫片可实现快速组装且容忍轻微平整度误差，但在高端设备中，薄型导热垫的散热效果往往逊于导热膏/相变材料。此外，制造商常优先选用“低油渗出”配方，以防止硅油污染主板，从而避免外观瑕疵或灰尘堆积。

常见问题解答

问：导热间隙垫片有何用途？

答：用于填充热源与散热器间的可变间隙，在提供导热路径的同时通常兼具电气绝缘与机械柔韧性。

问：导热间隙垫片能否重复使用？

答：通常不可。聚合物链经压缩后会发生松弛（压缩永久变形），垫片极少能恢复原始厚度。重复使用可能导致接触不良和气隙产生。

问：如何选择合适的导热间隙垫片厚度？

答：测量实际间隙值，选择能达到目标压缩率（通常30-50%）的垫片厚度。计算公式：目标厚度≈间隙值/(1-压缩率)。

问：导热间隙垫的使用寿命有多长？

答：使用寿命取决于材料和环境。在苛刻的应用中，需要定期进行性能验证；若压缩永久变形或温度漂移超出规格（例如>5°C），则应进行调查。

问：能否将热间隙垫裁切至所需尺寸？

答：可以——多数垫片以卷材形式供应，可通过模切或划线手工裁切。大批量生产时建议使用模切预成型件，以避免边缘毛边和碎屑产生。

问：是否需要担心导热膏渗出问题？

答：若涉及光学元件或敏感触点，则需关注此问题——应选用低渗出、无硅树脂的导热间隙垫片。

问：导热垫片与导热膏哪种材料更好？

答：取决于间隙尺寸。对于极小间隙（<0.1毫米），导热膏因极薄的粘合层厚度表现更佳；对于较大间隙（>0.5毫米），隔热垫片因安装便捷且具备电气绝缘性更具优势。

问：能否叠加垫片填充较大间隙？

答：不建议如此操作。两片垫片间的界面会产生新的接触电阻，导致性能显著下降。最佳方案是选购单片合适厚度的垫片。

导热间隙垫片看似简单，却在热性能和产品可靠性方面发挥着关键作用。选择合适的导热垫是平衡各种物理参数以适应不同应用场景的关键。通过精心选择，合适的导热垫能有效延长产品寿命、提升效率并防止产品故障。
